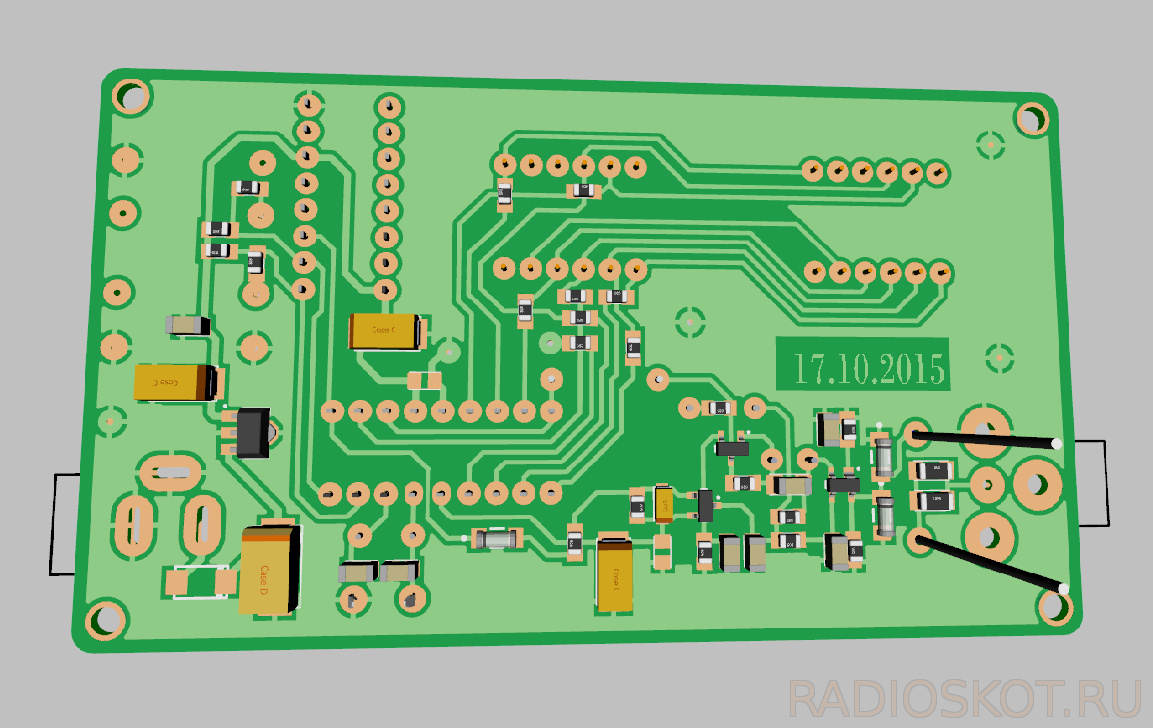

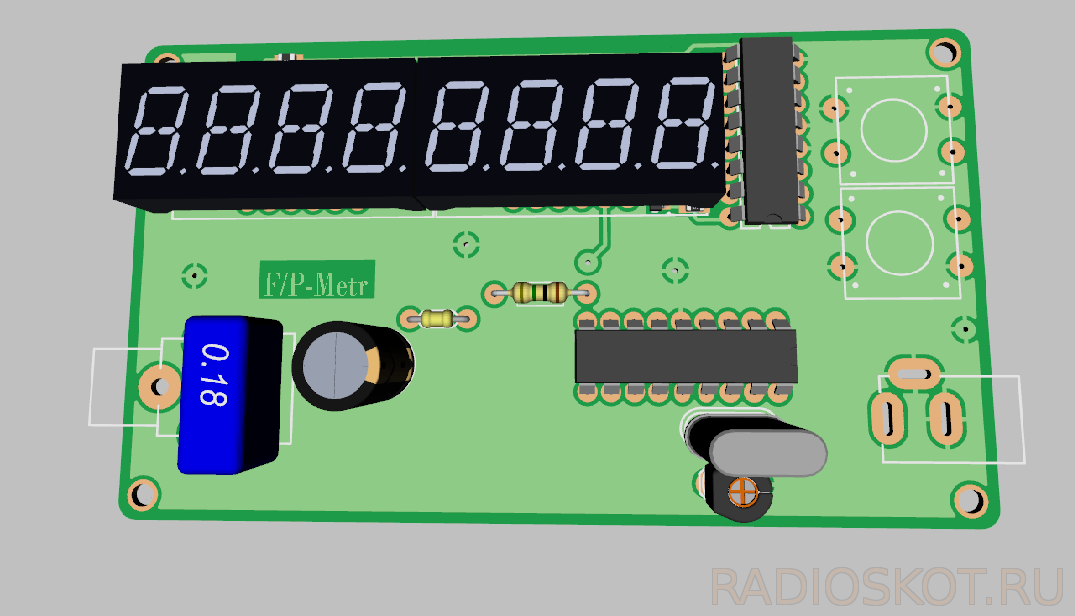

Недавно успешно повторил отличный многофункциональный частотомер из журнала Радио 5/2015 год. Только печатную плату перерисовал, так как авторская сделана перевернутой, что как по мне не очень удобно. А так конструкция очень достойная, ведь кроме обычного измерения частоты сигналов, может измерять их период, а также длительность положительных и отрицательных импульсов.

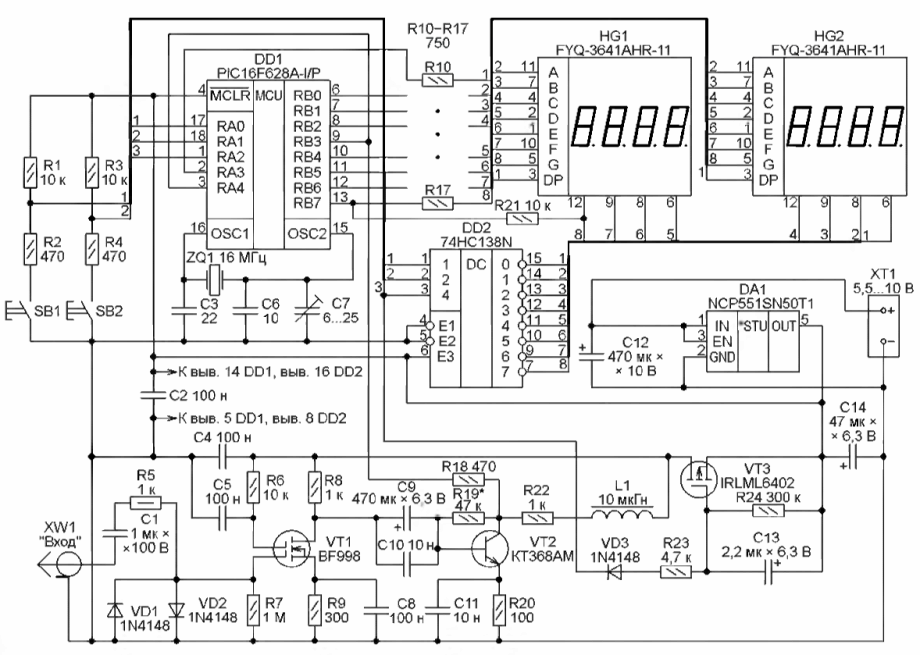

Схема многофункционального частотомера
Данный частотомер имеет следующие возможности:
- измерение частоты путём подсчёта числа импульсов в течение одной секунды;
- измерение частоты низкочастотных сигналов как величины, обратной его периоду;
- измерение периода сигнала, причём период высокочастотных сигналов вычисляется как величина, обратная его частоте;
- измерение длительности импульсов как положительной, так и отрицательной полярности.
Имеется возможность сохранять в энергонезависимой памяти микроконтроллера по одному значению измеряемой величины в каждом режиме с последующим их просмотром при необходимости. Предусмотрено оперативное изменение настроек прибора и его автоматическое выключение при отсутствии внешних воздействий в течение определённого времени.
Технические характеристики
- Максимальная измеряемая частота, МГц — 40
- Дискретность измерения частоты обычным методом, Гц — 1
- Дискретность измерения частоты через период, Гц — 0,001
- Минимальный измеряемый период, мкс — 0,05
- Максимальный измеряемый период, с — 2
- Частота, на которой изменяется способ измерения периода и частоты, Гц .. 900… 1000
- Минимальная измеряемая длительность импульсов, МКС — 1
- Максимальная измеряемая длительность импульсов, с — 1
- Амплитуда измеряемого сигнала, В — 0,1…100
- Относительная погрешность измерения — 1·105
- Дополнительная погрешность измерения, ед. мл. разряда — 1
- Продолжительность отображения результата измерения, с — 0,25—2
- Задержка автоматического выключения прибора, мин — 8, 16, 32,64
- Допустимое напряжение питания, В — 5,5…10
- Средний ток потребления в рабочем режиме, мА — 15…25
- Ток потребления в спящем режиме, мкА, не более — 10

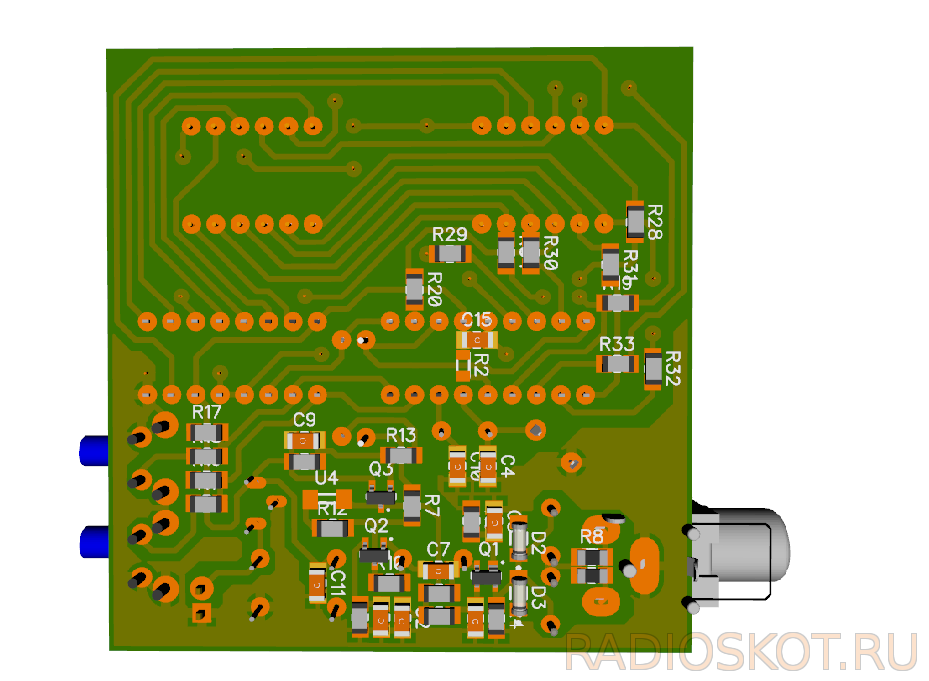

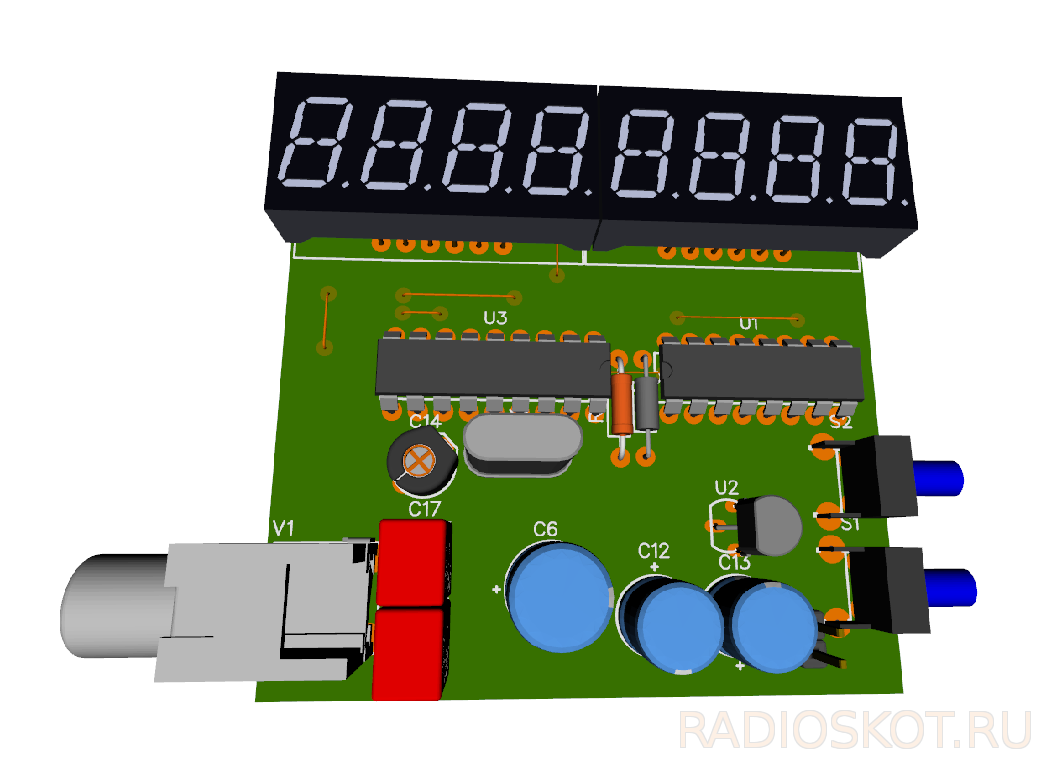

Вариант частотомера на индикаторах с общим анодом.
Подробное описание схемы смотрите на форуме — там есть нужные страницы из журнала. А в этом архиве прошивка, платы и схема для LED индикаторов с общим анодом.

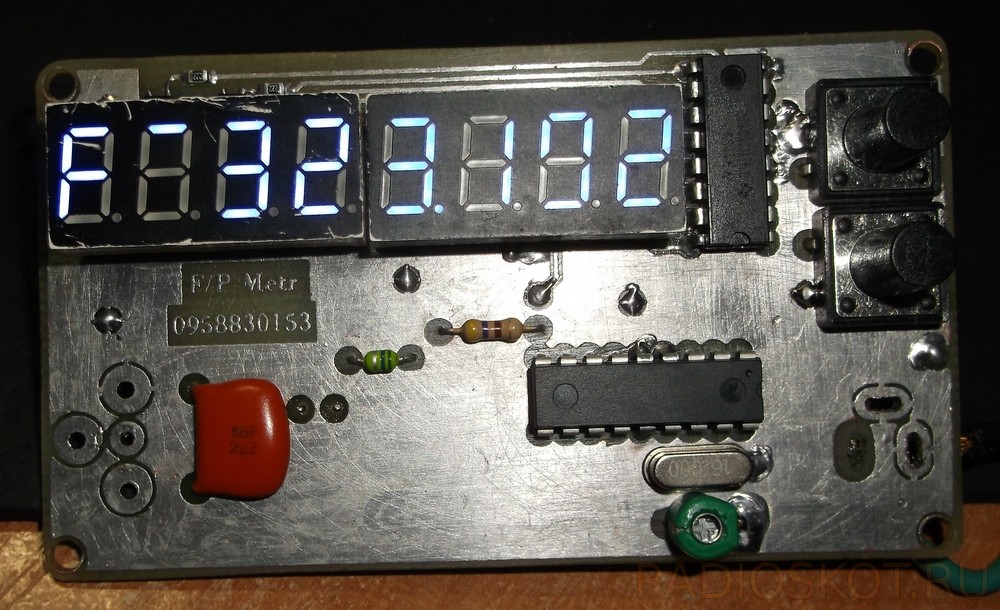

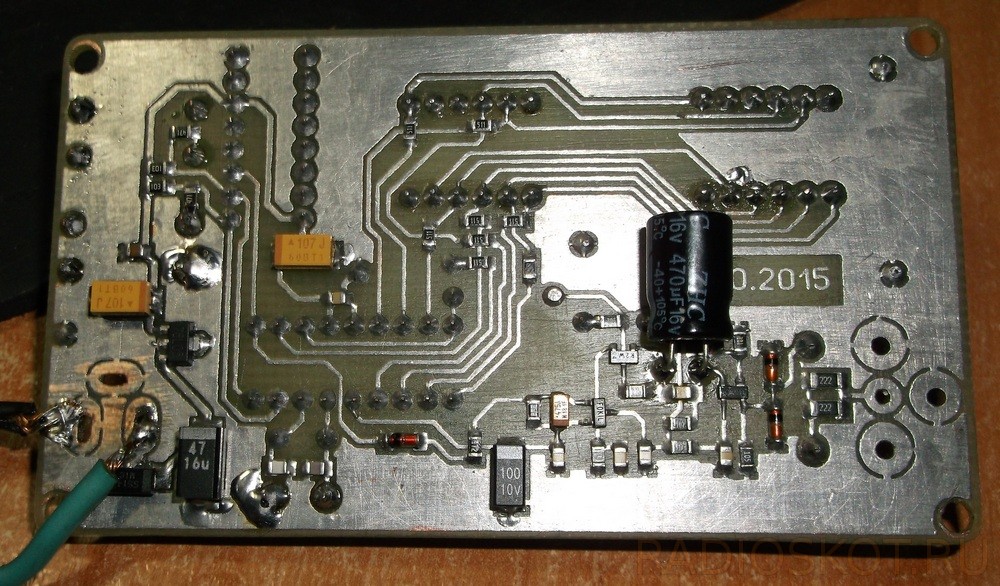

Автор схемы — Б. Балаев, г. Нальчик; сборка и испытание — nickolay130978.
