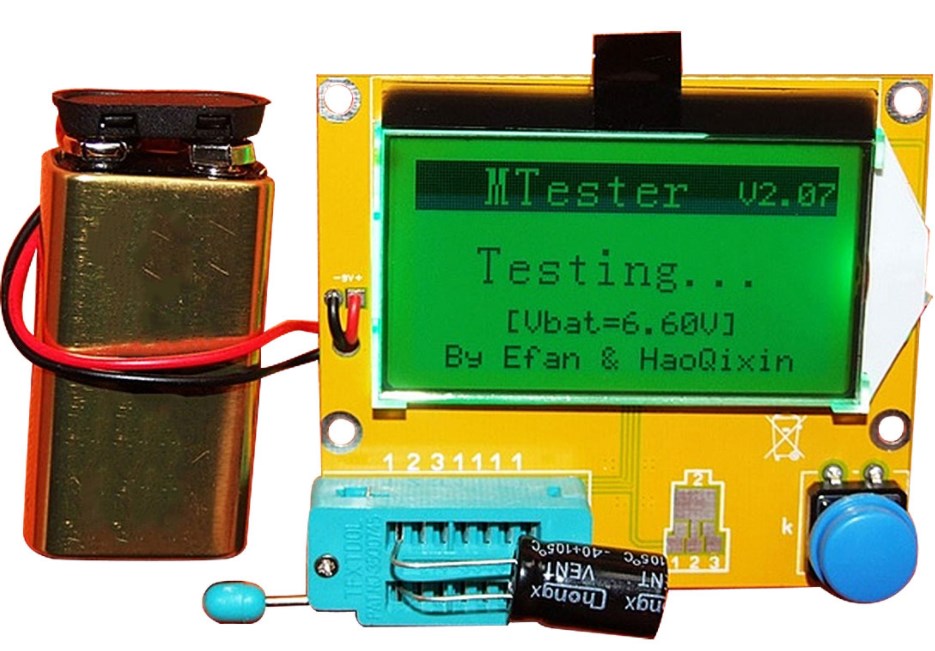

Тестер ESR-T4 вполне востребован в практике радиолюбителя. Но однажды проверка неразряженного электролитического конденсатора приказала ему долго жить. Лечится это заменой ATmega328P с последующей прошивкой. Заодно после прошивки ESR-T4 научился проверять стабилитроны, добавился генератор прямоугольных импульсов, а также добавилась возможность измерять емкость и ESR конденсаторов, не выпаивая их с платы.
Для прошивки контролера был заказан самый дешевый AVR программатор USB ASP, например такой как на фото. Покупаем комплект с переходником.
Также был найден драйвер для него и ПО для прошивки AVRDUDE (скачать).

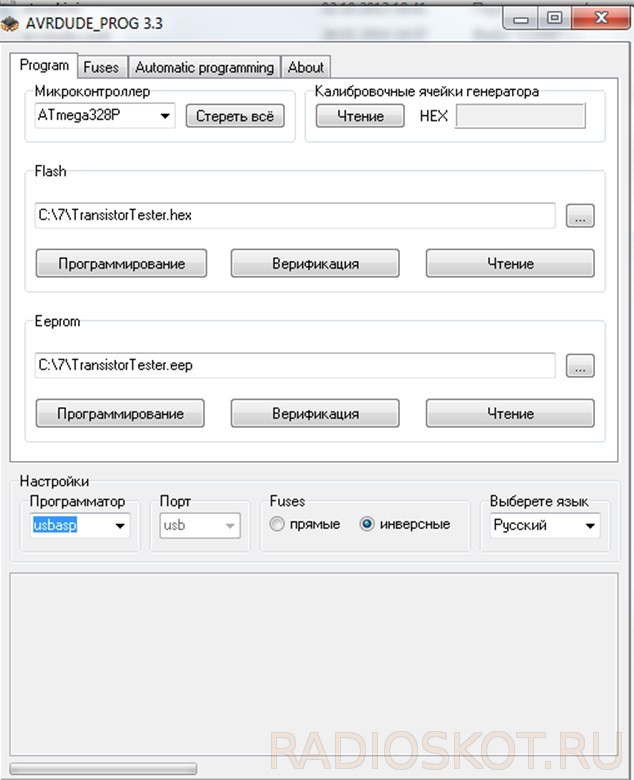

1. Запустить _AVRDUDE_PROG, выбрать ATmega328P
2. Указать путь к TransistorTester.hex файлу (не должно быть русских букв в пути).
3. Указать путь к TransistorTester.eep файлу (не должно быть русских букв в пути).

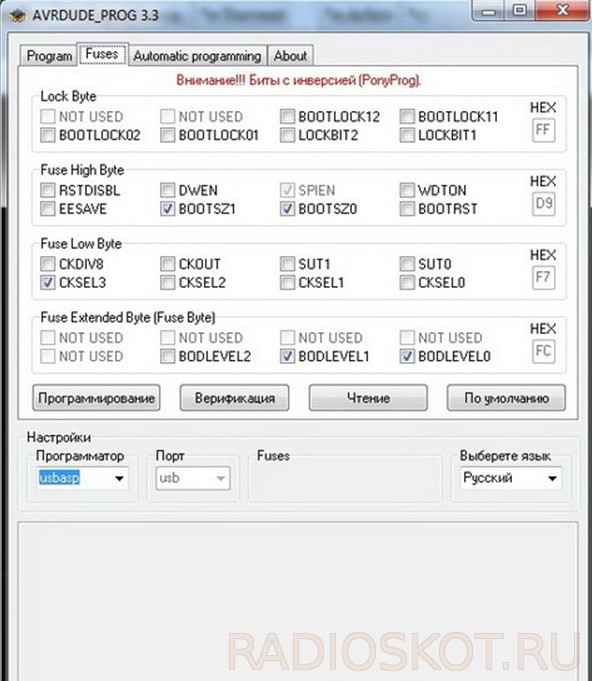

4. Выставить фьюзы. Не бойтесь запороть процессор. Если думаете, что накосячили, нажмите по умолчанию. Потом выставить фьюзы по картинке. Перед програмирование прочитайте про два самых опасных фьюза. Их ни в коем случае не меняйте. Иначе без высоковольтного программатора не разблокируете. Остальные можно менять сколько угодно.
Фьюзы инверсные !

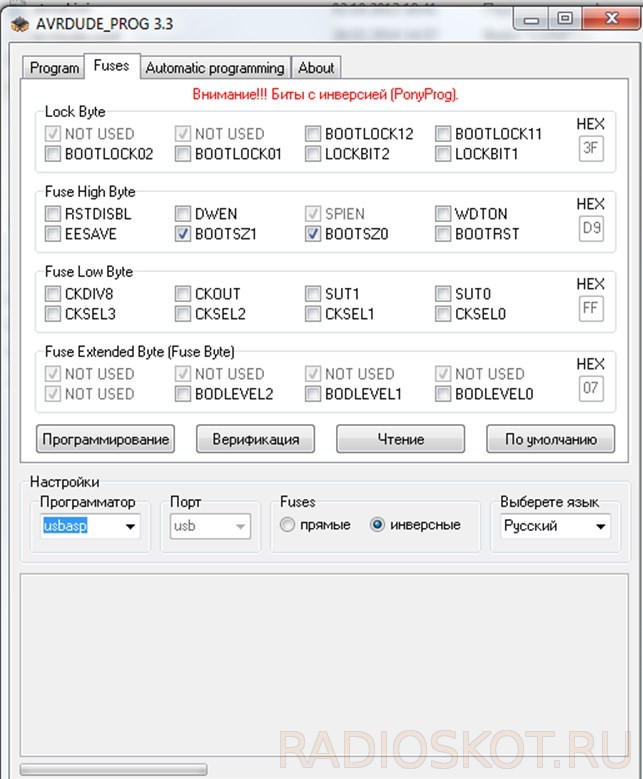

Я не смог снять неактивные галочки по умолчанию и подобрал рабочую версию под себя. В оригинале фьюзы выставлены так:

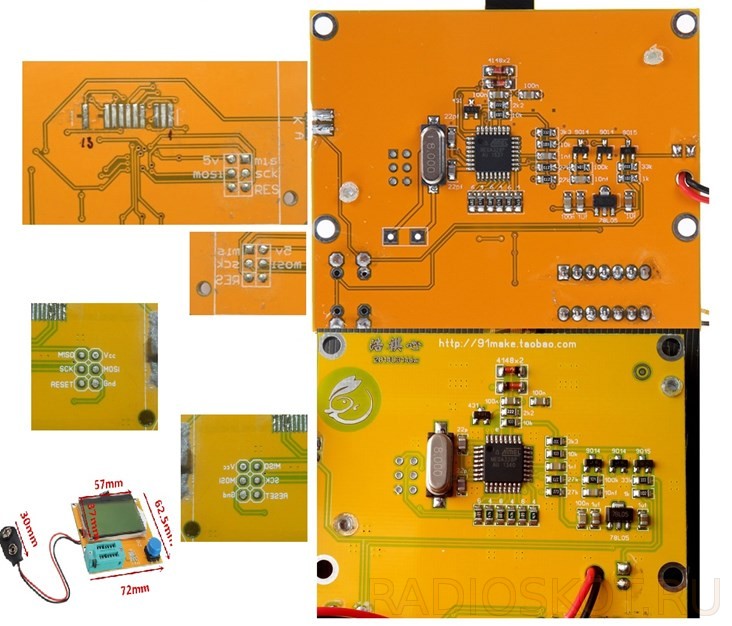

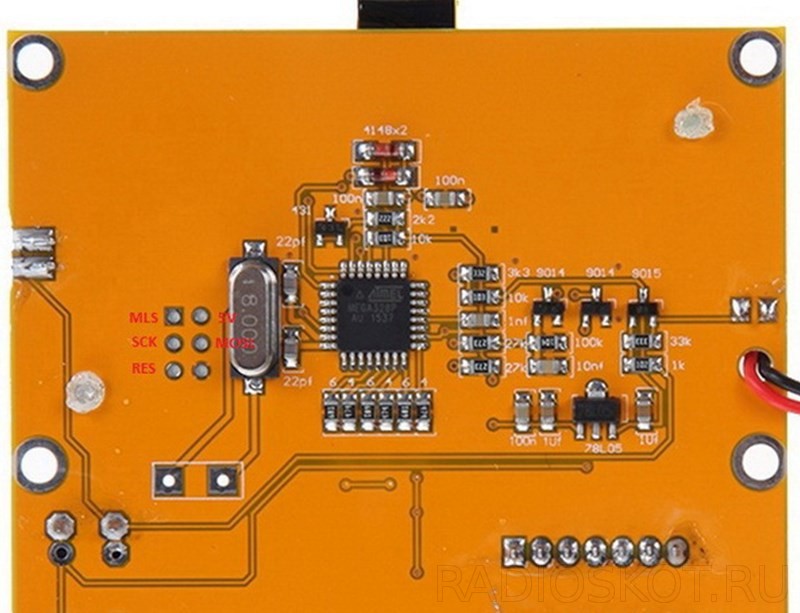

5. Подключить программатор USBASP. На моем приборе не было контактов под разъем программатора, запаиваем их так, чтобы выводы были со стороны микропроцессора. На моем приборе надписи контактов с противоположной стороны, что неудобно.
Нажимаем "Чтение" возле НЕХ, если считалось — есть связь с программатором.
На моем программаторе закорочены выводы JP3 (иначе новая микросхема не прошьется, по умолчанию у нее низкая частота), JP21 в положении 3,3 Вольта.
6. Открыть вкладку Program
7. Нажать "Программирование", залить hex файл (ждать пока запись и чтение не завершиться на 100%, выдаст сообщение).
8. Нажать "Программирование", залить eep файл (ждать пока запись и чтение не завершиться на 100%, выдаст сообщение).
9. Перейти на вкладку Fuses. Нажать "Программирование" (залить фьюзы).
Отключаем и пользуемся.
P.S. При первом включении маленькая контрастность. Длинное нажатие кнопку, вход в меню. Выбираем коротким нажатием "контрастность", выставляем 55. Короткое нажатие это минус единица, длинное — плюс единица.
Калибруем и сохраняем калибровку.
Калибровка запускается с того-же меню. При запуске прибор попросит закоротить 3 вывода. Закоротить контакты для старта. Теперь прибор просит извлечь перемычку.
Нужно вытащить перемычку. Дальше надо вставить конденсатор более 100 нФ, я поставил 150 нФ.
Установка конденсатора более 100 нФ
Следом прибор попросит установить конденсатор 10-30 нФ, я поставлю 20 нФ. Через пару секунд прибор напишет что тест успешно закончен. Также покажет версию прошивку, в моем случае 1,13K.
Завершение теста. Теперь можно пользоваться прибором. Автор статьи — NIK 777.
