Хочу поделится очень полезной для каждого радиолюбителя схемой, найденной на просторах интернета и успешно повторенную. Это действительно очень нужный прибор, имеющий много функций и собранный на основе недорогого микроконтроллера ATmega8. Деталей минимум, поэтому при наличии готового программатора собирается за вечер.
Данный тестер с высокой точностью определяет номера и типы выводов транзистора, тиристора, диода и т.д. Будет очень полезен как начинающему радиолюбителю, так и профессионалам.

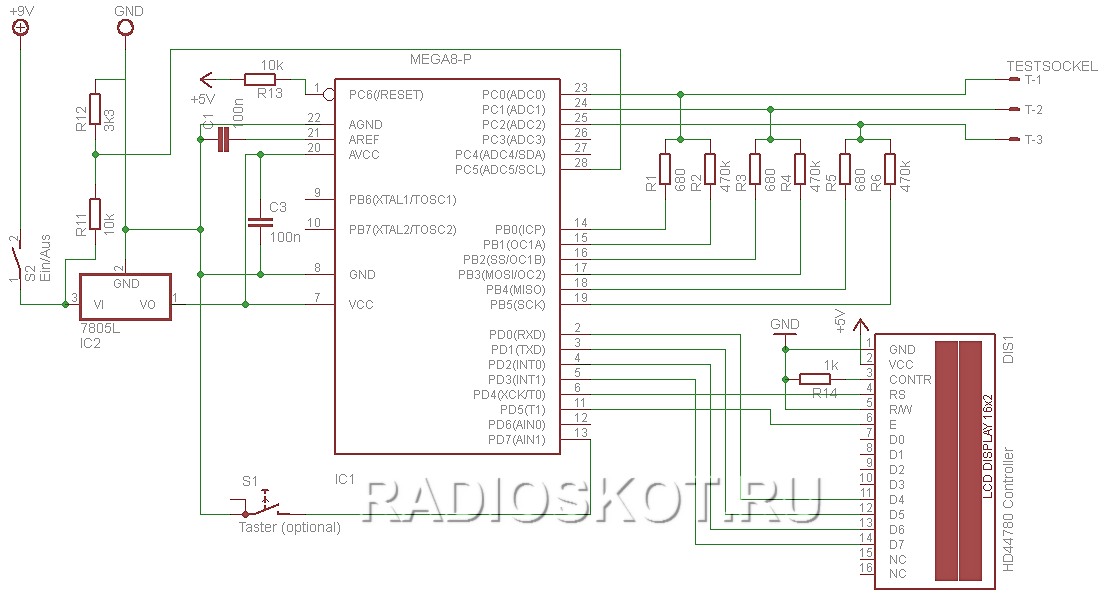

Особенно незаменим он в тех случаях, когда имеются запасы транзисторов с полустёртой маркировкой, или если не получается найти даташит на какой-нибудь редкий китайский транзистор. Схема на рисунке, кликните для увеличения или скачайте архив:
Типы тестируемых радиоэлементов
Имя элемента — Индикация на дисплее:
— NPN транзисторы — на дисплее «NPN»
— PNP транзисторы — на дисплее «PNP»
— N-канальные-обогащенные MOSFET — на дисплее «N-E-MOS»
— P-канальные-обогащенные MOSFET — на дисплее «P-E-MOS»
— N-канальные-обедненные MOSFET — на дисплее «N-D-MOS»
— P-канальные-обедненные MOSFET — на дисплее «P-D-MOS»
— N-канальные JFET — на дисплее «N-JFET»
— P-канальные JFET — на дисплее «P-JFET»
— Тиристоры — на дисплее «Tyrystor»
— Симисторы — на дисплее «Triak»
— Диоды — на дисплее «Diode»

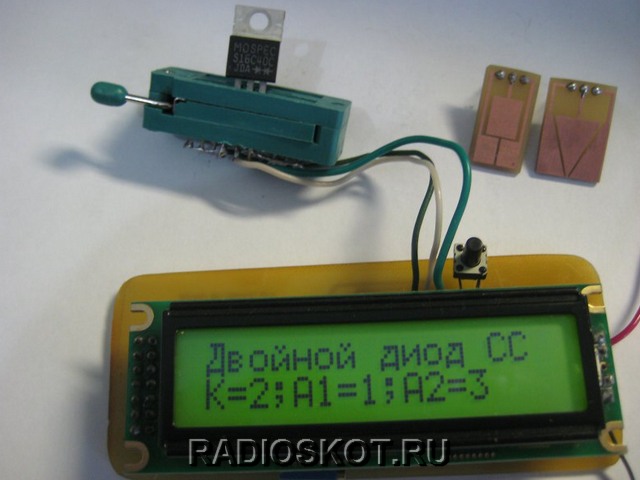

— Двухкатодные сборки диодов — на дисплее «Double diode CK»
— Двуханодные сборки диодов — на дисплее «Double diode CA»
— Два последовательно соединенных диода — на дисплее «2 diode series»
— Диоды симметричные — на дисплее «Diode symmetric»
— Резисторы — диапазон от 0,5 К до 500К [K]
— Конденсаторы — диапазон от 0,2nF до 1000uF [nF, uF]
Описание дополнительных параметров измерения:
— H21e (коэффициент усиления по току) — диапазон до 10000
— (1-2-3) — порядок подключенных выводов элемента
— Наличие элементов защиты — диода — «Символ диода»
— Прямое напряжение – Uf [mV]
— Напряжение открытия (для MOSFET) — Vt [mV]
— Емкость затвора (для MOSFET) — C= [nF]
В списке приводится вариант отображения информации для английской прошивки. На момент написания статьи появилась русская прошивка, с которой всё стало гораздо понятнее. Скачать файлы для программирования контроллера ATmega8 можно тут.
Сама конструкция получается довольно компактной — примерно с пачку сигарет. Питание от батареи «крона» на 9В. Потребляемый ток 10-20 мА.
Для удобства подключения испытуемых деталей, надо подобрать подходящий универсальный разъём. А лучше несколько — для различных типов радиодеталей.
Кстати, у многих радиолюбителей часто возникают проблемы с проверкой полевых транзисторов, в том числе с изолированным затвором. Имея данное устройство, вы сможете за пару секунд узнать и его цоколёвку, и работоспособность, и ёмкость перехода, и даже наличие встроенного защитного диода.
Планарные smd транзисторы тоже с трудом поддаются расшифровке. А многие радиодетали для поверхностного монтажа иногда не удаётся даже примерно определению — или то диод, или что ещё…

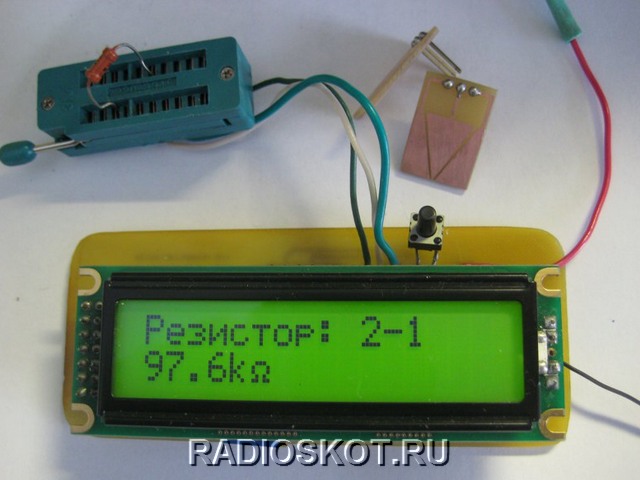

Что касается обычных резисторов, то и тут налицо превосходство нашего тестера над обычными омметрами, входящими в состав цифровых мультиметров DT. Здесь реализовано автоматическое переключение необходимого диапазона измерения.
Это касается и проверки конденсаторов — пикофарады, нанофарады, микрофарады. Просто подключите радиодеталь к гнёздам прибора и нажмите кнопку TEST — на экране сразу отобразится вся основная информация о элементе.

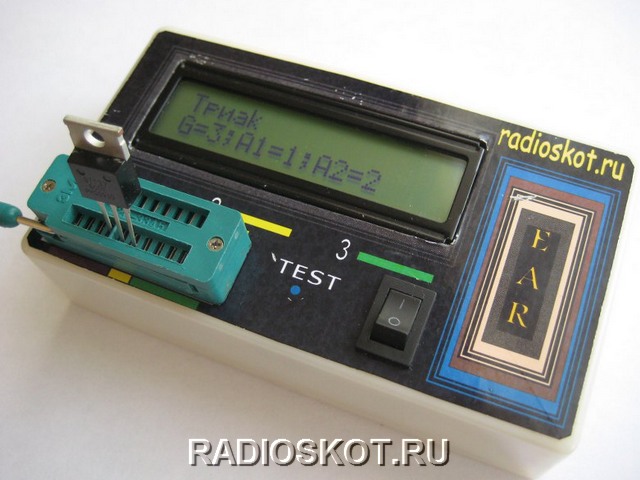

Готовый тестер можно разместить в любом небольшом пластмассовом корпусе. Устройство собрано и успешно испытано.
