Проверка работоспособности конденсатора

Конденсатор довольно важный элемент электроники, который служит для накопления и разрядки электрического заряда. Он широко применяется в бытовой технике, электродвигателях, блоках питания, генераторах и автомобилях. Правда со временем они могут выходить из строя из-за перегрева, старения, механических повреждений или скачков напряжения. Поэтому важно уметь самому проверять эти детали, чтобы диагностировать возможные неисправности и избежать поломки оборудования, а после дорогостоящего ремонта в мастерской.

В этой статье подробно рассмотрим различные способы проверки конденсаторов, используя мультиметр и другие методы, а также разберёмся, как проверить их в различных устройствах, в том числе не выпаивая из плат, и некоторые случаи из реальной ремонтной практики.

Признаки неисправности

Перед тем как приступать к проверке, важно понять, какие признаки могут указывать на проблемы с конденсатором:

• Вздутие корпуса – особенно характерно для электролитических, которые со временем могут терять электролит.
• Наличие подтёков – если из конденсатора вытек электролит, он уже неисправен.
• Обугливание, тёмные пятна, следы нагара – перегрев может привести к разрушению диэлектрика.
• Отсутствие работы устройства – неисправный может вызывать нестабильную работу схемы или полный отказ оборудования.
• Посторонние шумы – в случае неисправности в блоках питания или усилителях может появляться гул или писк.

Теперь перейдём к различным способам проверки работоспособности.

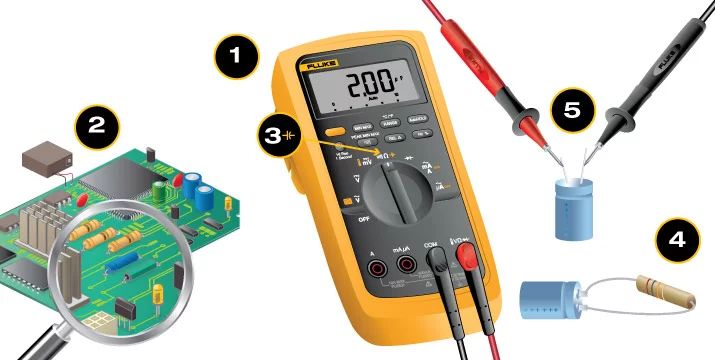

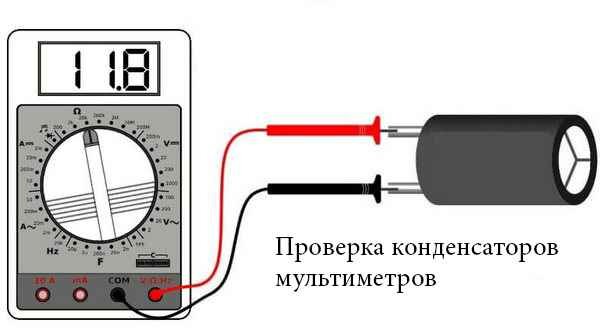

Как проверить мультиметром

Мультиметр — универсальный прибор, который позволяет измерять сопротивление, напряжение, ёмкость и другие параметры электронных компонентов. Он является основным инструментом для проверки конденсаторов, хотя не помешало бы иметь и простой ESR-метр.

Подготовка мультиметра и деталей

Перед началом проверки необходимо подготовить мультиметр:

1. Выключите устройство, в котором установлен элемент.
2. Если возможно, выпаяйте его из схемы, чтобы исключить влияние других компонентов.
3. Разрядите конденсатор, замкнув его выводы через резистор (для электролитических с высокой ёмкостью).
4. Установите мультиметр в режим измерения ёмкости (если есть) или сопротивления.

Проверка сопротивления мультиметром

Если у вашего мультиметра нет режима измерения ёмкости, можно проверить сопротивление:

1. Установите мультиметр в режим измерения сопротивления (Ом).
2. Подключите щупы к выводам конденсатора.
3. Наблюдайте за показаниями:
   • В исправном конденсаторе сопротивление сначала будет низким, а затем начнёт расти (из-за зарядки конденсатора от мультиметра).
   • Если сопротивление остаётся низким — конденсатор пробит.
   • Если мультиметр показывает бесконечное сопротивление — он «разорван» (не проводит ток).

Проверка ёмкости мультиметром

Если ваш мультиметр поддерживает измерение ёмкости:

1. Установите мультиметр в режим измерения ёмкости (F).
2. Подключите щупы к выводам конденсатора.
3. Сравните показания с номинальным значением, указанным на корпусе.
4. Если ёмкость отличается более чем на -20% — конденсатор изношен и его следует заменить.

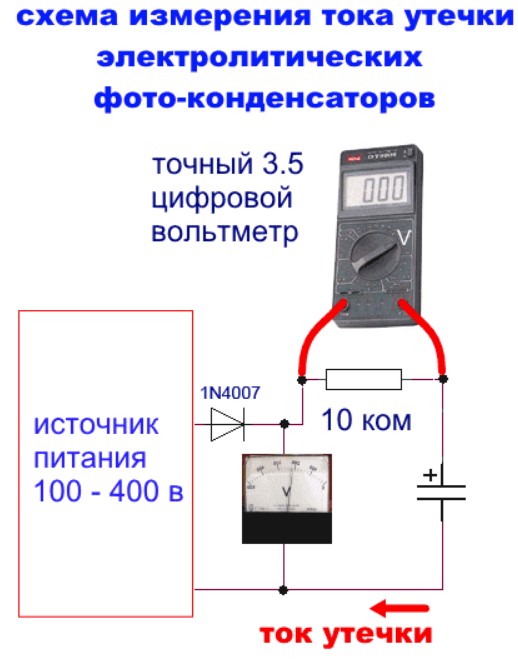

Проверка на утечку тока

Чтобы проверить наличие утечки тока, используйте режим измерения тока:

1. Установите мультиметр в режим измерения постоянного тока.
2. Подключите щупы к выводам.
3. В исправном элементе ток утечки будет минимальным. Если мультиметр показывает заметный ток — он повреждён.

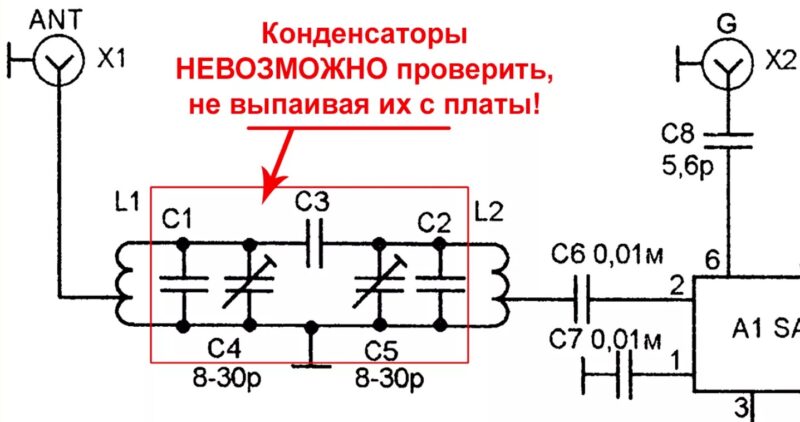

Как проверить конденсатор без выпаивания

Если он установлен на плате и его нельзя легко выпаять (часто их для прочности заливают клеем), можно выполнить проверку без демонтажа. Только результаты будут менее точными, так как на измерения могут влиять другие элементы схемы. А в некоторых случаях это вообще бессмысленно, если ёмкость стоит параллельно катушке.

1. Проверка на короткое замыкание – в режиме измерения сопротивления подключите щупы к выводам. Если сопротивление близко к нулю, конденсатор пробит.
2. Визуальный осмотр – если вздулся или из него вытек электролит, он однозначно неисправен.
3. Измерение ёмкости на плате – если мультиметр показывает значительно меньшую ёмкость, возможна утечка или деградация диэлектрика.

Проверка в различных устройствах

Проверка конденсатора в микроволновке

В микроволновых печах они относятся к высоковольтным и они могут быть опасны. Перед проверкой обязательно разрядите их с помощью резистора на 0,1 — 1 МОм.

1. Выполните визуальный осмотр.
2. Используйте мультиметр в режиме измерения сопротивления: если показания остаются низкими, значит неисправен.
3. В режиме измерения ёмкости сравните полученные данные с номинальными.

Проверка пускового конденсатора электромотора

Используются в электродвигателях для запуска и стабилизации работы.

1. Отключите двигатель от сети.
2. Разрядите конденсатор.
3. В режиме измерения сопротивления проверьте, изменяется ли сопротивление со временем.
4. В режиме измерения ёмкости убедитесь, что ёмкость соответствует номиналу.

Можно просто подключить его через лампу к сети и посмотреть как она кратковременно вспыхивает плавно погасая (ёмкость зарядилась).

Проверка конденсатора генератора

Важны для стабилизации напряжения. Проверяются так же, как пусковые.

1. Выполните измерение сопротивления.
2. Проверьте ёмкость.
3. При необходимости замените элемент на новый.

Как проверить электролитический конденсатор

Электролитические используются в блоках питания, усилителях, компьютерах и другой электронике. Они имеют полярность (положительный и отрицательный выводы) и заполнены электролитом, который со временем может высыхать или вытекать.

Признаки неисправности

• Вздутие корпуса
• Вытекание электролита
• Обугливание или изменение цвета корпуса
• Пульсации напряжения в цепи

Проверка мультиметром

1. Разрядите конденсатор перед измерением, замкнув его выводы через резистор 1-10 кОм.
2. Установите мультиметр в режим измерения сопротивления (Ом).
3. Подключите щупы к выводам:
   • Исправный сначала покажет низкое сопротивление, которое будет расти по мере зарядки.
   • Если сопротивление остаётся нулевым — он пробит.
   • Если мультиметр показывает бесконечное сопротивление — обрыв внутри.
4. В режиме измерения ёмкости (если поддерживается) подключите щупы и сравните значение с номинальным. Если ёмкость уменьшилась более чем на -20%, конденсатор следует заменить.

Такие детали можно проверить по способность сохранять напряжение после отключения прибора (если они стоят в БП), просто измерьте напряжение на нём спустя время и если оно снижается незначительно — он скорее всего в норме.

Как проверить керамический конденсатор

Широко используются в схемах малой мощности и не имеют полярности. Они менее подвержены деградации, но могут трескаться или пробиваться.

Методы проверки:

1. Визуальный осмотр – наличие трещин, сколов говорит о повреждении.
2. Измерение сопротивления мультиметром – в исправном сопротивление стремится к бесконечности.
3. Измерение ёмкости (если мультиметр поддерживает) – реальное значение должно быть близким к номинальному.

Как проверить плёночный конденсатор

Используются в цепях высокой частоты и мощных схемах. Они надёжны, но могут пробиваться при перегрузках.

1. В режиме сопротивления исправный конденсатор покажет разрыв (бесконечность).
2. В режиме измерения ёмкости мультиметр должен показать значение, близкое к номинальному.
3. Если есть тестер на пробой (мегомметр), подайте повышенное напряжение (например, 500 В) и проверьте, сохраняет ли конденсатор изоляцию.

Как проверить SMD-конденсатор

SMD (поверхностного монтажа) элементы имеют малые размеры и часто проверяются прямо на плате, так как после выпаивания — впаивания могут отслоиться дорожки и треснуть сама деталь.

Методы диагностики

1. Визуальный осмотр – трещины, потемнения.
2. Измерение сопротивления – при пробое сопротивление будет близко к нулю.
3. Измерение ёмкости мультиметром – лучше выпаять перед проверкой.

Самодельные ёмкостемеры

Вот несколько схем простых приборов для проверки ёмкости и, следовательно, исправности данного радиоэлемента.

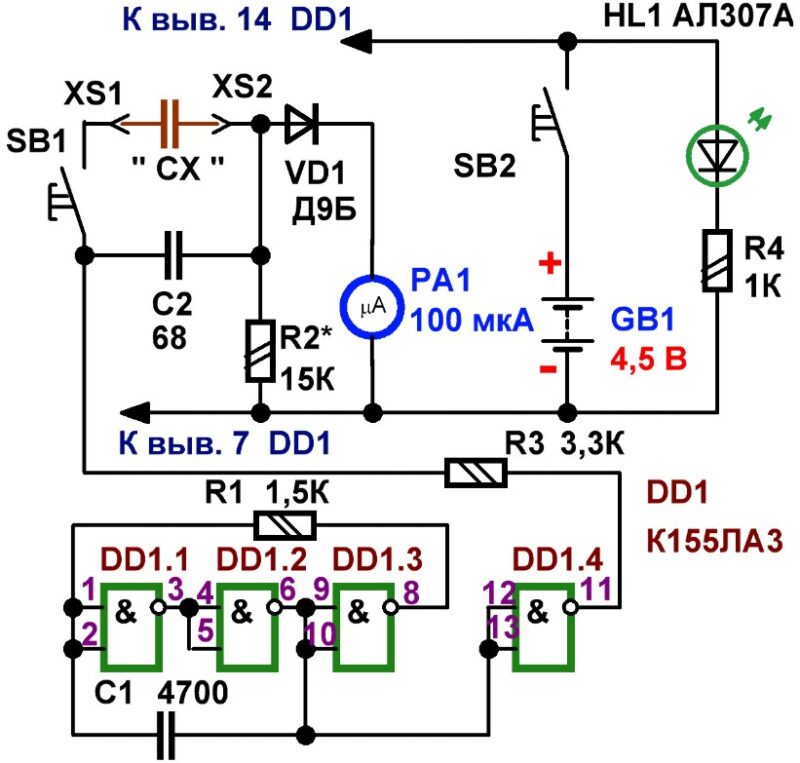

Схема измерителя ёмкости на микросхеме

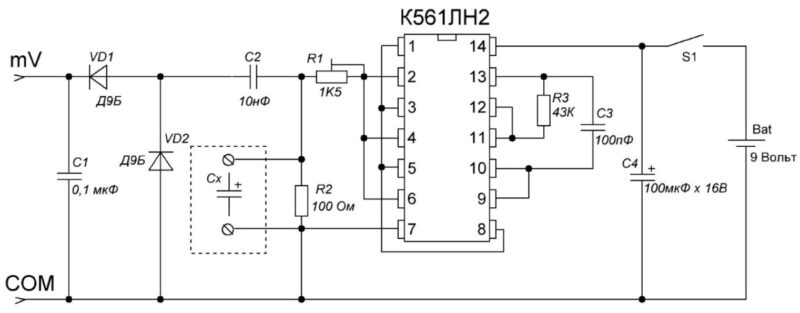

Схема измерителя ёмкости на транзисторах

Примеры проверки

Пример 1: Проверка электролитического конденсатора мультиметром

Шаг 1. Подготовка

• Используем электролитический конденсатор 1000 мкФ 25 В.
• Мультиметр с функцией измерения ёмкости.

Шаг 2. Визуальный осмотр

• На первом фото в статье конденсатор вздулся — он неисправен.
• Исправный конденсатор имеет ровный корпус, без подтёков.

Шаг 3. Проверка сопротивления

• Выставляем мультиметр в режим измерения сопротивления (Ом).
• Подключаем красный щуп к положительному выводу, чёрный — к отрицательному.
• Если сопротивление быстро увеличивается — конденсатор исправен. Если остаётся низким — пробой.

Шаг 4. Проверка ёмкости

• Выставляем мультиметр в режим измерения ёмкости (F).
• Подключаем щупы.
• Исправный конденсатор показывает значение, близкое к 1000 мкФ.

Пример 2: Проверка керамического конденсатора SMD на плате

Шаг 1. Визуальный осмотр

• Если SMD-конденсатор треснул — он подлежит замене.

Шаг 2. Проверка сопротивления

• Если мультиметр в режиме сопротивления показывает 0 Ом — он пробит.

Шаг 3. Проверка ёмкости (после выпайки)

• После выпайки проверяем ёмкость — если значение отличается от номинала, заменяем компонент.

Реальные случаи из практики

Случай 1: Микроволновка не греет, но включается

Проблема: Микроволновка включается, но не разогревает еду.
Проверка: Открываем корпус, находим высоковольтный конденсатор, проверяем мультиметром.
Вывод: Конденсатор пробит, требуется замена.

Случай 2: Компьютер не включается

Проблема: При нажатии кнопки питания компьютер не реагирует.
Проверка: Визуально осматриваем материнскую плату, замечаем вздутые конденсаторы.
Вывод: Заменяем неисправные конденсаторы — компьютер снова работает.

Суть неисправностей элементов

Пробой конденсатора

Пробой означает, что его диэлектрик перестаёт выполнять свою функцию, и устройство начинает вести себя так, как будто конденсатор представляет собой обычный проводник (короткое замыкание).

Признаки неисправности:

• Сильно нагревается при работе.
• При проверке мультиметром сопротивление остаётся нулевым.
• Визуально возможны обугливание, потемнение или плавление корпуса.

Методы проверки:

1. Проверить сопротивление мультиметром – если низкое, значит пробой.
2. Включить прибор в цепь и измерить напряжение до и после конденсатора. Если оно одинаково, значит он не выполняет свою функцию.
3. Если есть тестер ESR, измерить эквивалентное последовательное сопротивление (оно будет очень низким при пробое).

Обрыв внутри конденсатора

Обрыв – это ситуация, когда внутренняя цепь разрывается, и он перестаёт выполнять свою функцию.

Признаки неисправности:

• При проверке мультиметром сопротивление бесконечно.
• Ёмкость измеряется как 0 или сильно занижена.
• В схеме устройство ведёт себя так, как будто конденсатора нет.

Таблицы номиналов и допустимых отклонений

Допустимые отклонения ёмкости для разных типов

Тип	Ном. отклонение (%)
Керамический (X7R)	±10–15%
Керамический (COG/NPO)	±1–5%
Электролитический	-20% +50%
Танталовый	±10–20%
Плёночный	±5–10%
Пусковой (двигатели)	±5–10%

Если при проверке мультиметром измеренное значение выходит за эти пределы, его нужно заменить.

Таблица значений ESR для электролитических

Ёмкость	Напр. (В)	Ном. ESR (макс., Ом)
1 мкФ	6.3	2.00
10 мкФ	6.3	0.80
47 мкФ	6.3	0.20
100 мкФ	6.3	0.18
220 мкФ	6.3	0.16
470 мкФ	6.3	0.12
1000 мкФ	6.3	0.10
10 мкФ	16	1.20
47 мкФ	16	0.50
100 мкФ	16	0.35
220 мкФ	16	0.25
470 мкФ	16	0.20
1000 мкФ	16	0.15
10 мкФ	25	0.80
47 мкФ	25	0.35
100 мкФ	25	0.25
220 мкФ	25	0.18
470 мкФ	25	0.12
1000 мкФ	25	0.10
10 мкФ	35	0.60
47 мкФ	35	0.25
100 мкФ	35	0.18
220 мкФ	35	0.12
470 мкФ	35	0.10
1000 мкФ	35	0.08
10 мкФ	50	0.40
47 мкФ	50	0.20
100 мкФ	50	0.12
220 мкФ	50	0.08
470 мкФ	50	0.06
1000 мкФ	50	0.05
10 мкФ	63	0.30
47 мкФ	63	0.18
100 мкФ	63	0.10
220 мкФ	63	0.07
470 мкФ	63	0.05
1000 мкФ	63	0.04
10 мкФ	100	0.20
47 мкФ	100	0.12
100 мкФ	100	0.08
220 мкФ	100	0.06
470 мкФ	100	0.04
1000 мкФ	100	0.03

• Ёмкость конденсатора (мкФ): Указывает на ёмкость конденсатора. Чем выше ёмкость, тем больше энергии он может накопить.
• Напряжение (В): Указывает на номинальное напряжение, которое может выдержать конденсатор. При этом конденсатор не должен работать на напряжении, превышающем указанное в характеристиках, чтобы избежать его разрушения.
• Номинальный ESR (макс., Ом): Это максимально допустимое значение эквивалентного последовательного сопротивления для конденсатора. Если ESR превышает это значение, конденсатор будет работать неэффективно, что может привести к перегреву, износу или даже взрыву в случае электролитических конденсаторов.

Зачем важен ESR?

• Низкий ESR: Конденсаторы с низким ESR обеспечивают хорошую фильтрацию и стабильность работы устройства. Это критически важно для схем с высокими частотами, таких как блоки питания, аудиосистемы и т. д.
• Высокий ESR: Повышает потери энергии, конденсатор теряет свою способность фильтровать сигналы и напряжение. Это может привести к нагреву и преждевременному выходу из строя конденсатора.

Если ESR превышает допустимые значения, это может повлиять на работоспособность устройства, снизив эффективность его работы или даже приведя к поломке. Так что чем выше ESR (внутреннее сопротивление), тем хуже работает конденсатор. Для проверки нужен специальный ESR-метр.

Дополнительные методы диагностики

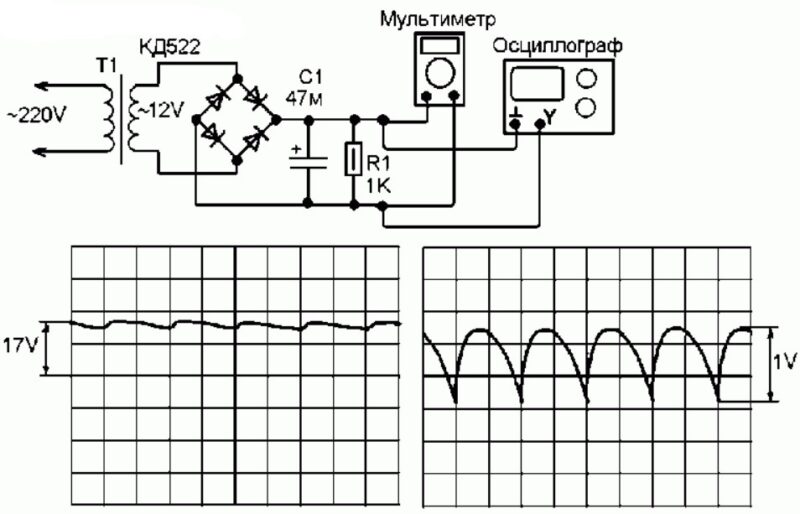

Проверка конденсатора осциллографом

Осциллограф помогает увидеть изменение напряжения на нём в реальном времени.

Методика проверки:

1. Подключить осциллограф параллельно конденсатору.
2. Включить устройство и наблюдать за графиком напряжения.
3. Если осциллограф показывает сильные скачки и пульсации – он не выполняет свою функцию.

Этот метод особенно полезен для проверки сглаживающих конденсаторов в блоках питания.

Проверка тестером ESR

ESR (эквивалентное последовательное сопротивление) – важный параметр, особенно для электролитических.

Методика проверки:

1. Подключить тестер ESR к конденсатору (можно без выпаивания).
2. Сравнить измеренное значение с допустимыми из таблицы.
3. Если ESR выше нормы – он требует замены.

Тестер ESR позволяет быстро выявить изношенные конденсаторы без выпаивания.

Точное измерение ёмкости

Иногда требуется очень точно определить значение ёмкости, тогда можно воспользоваться такой мостовой схемой.

Где в схемах часто выходят из строя конденсаторы

Теперь разберём конкретные примеры схем, где часто выходят из строя конденсаторы. Рассмотрим блоки питания, усилители, автомобильные системы и бытовую технику.

Блоки питания (компьютерные, телевизионные, зарядные устройства)

Почему выходят из строя?

• Перегрев (работа в закрытом корпусе без охлаждения).
• Плохое качество конденсаторов (дешёвые комплектующие).
• Высокая нагрузка (постоянная работа на максимальной мощности).

Признаки неисправности:

• Компьютер или телевизор не включается или самопроизвольно выключается.
• Блок питания щёлкает, пищит или не подаёт напряжение.
• Зарядное устройство греется, но не заряжает.

Как проверить?

1. Визуальный осмотр – вздутые или протёкшие конденсаторы заменяются сразу.
2. Измерение ёмкости мультиметром – если ёмкость снизилась на 20% или более, заменить.
3. Измерение ESR – если сопротивление выше нормы, конденсатор неисправен.
4. Осциллограф – если после выпрямителя наблюдаются большие пульсации, проблема в конденсаторе.

Усилители звука и аудиотехника

Почему выходят из строя?

• Высокие токи при работе на высокой громкости.
• Сильный нагрев при длительной эксплуатации.
• Использование некачественных электролитических конденсаторов.

Признаки неисправности:

• Появление фона, треска или искажённого звука.
• Усилитель выключается или греется сильнее обычного.
• Один из каналов не работает.

Как проверить?

1. Конденсаторы в блоке питания – измерить ESR, проверить пульсации напряжения осциллографом.
2. Конденсаторы в цепи сигнала – измерить ёмкость, если ёмкость снижена, заменить.

Пример ремонта:

В усилителе начали появляться фоновый шум и треск. Проверка показала, что один из конденсаторов в сигнальной цепи потерял 50% ёмкости. После замены звук стал чистым.

Авто системы (зажигание, генератор, аудиосистема)

Почему выходят из строя?

• Вибрация и удары.
• Перепады температуры (морозы, жара).
• Перенапряжение в бортовой сети.

Признаки неисправности:

• Проблемы с запуском двигателя.
• Нестабильная работа зажигания (пропуски зажигания).
• Генератор не выдаёт нужное напряжение.
• Шумы и наводки в аудиосистеме.

Как проверить?

1. Конденсатор зажигания – проверить сопротивление мультиметром (должно расти), если 0 Ом – пробой.
2. Конденсаторы генератора – измерить ESR, если выше нормы – заменить.
3. Конденсаторы в аудиосистеме – проверить на снижение ёмкости, если ёмкость уменьшилась – заменить.

Пример ремонта:

Автомобиль начал плохо заводиться. Проверка конденсатора зажигания показала короткое замыкание. После замены проблема исчезла.

Бытовая техника (микроволновки, холодильники, стиральные машины)

Почему выходят из строя?

• Высокое напряжение и скачки в сети.
• Перегрев при длительной работе.
• Воздействие влаги и пыли.

Признаки неисправности:

• Микроволновка включается, но не греет.
• Холодильник работает, но компрессор не запускается.
• Стиральная машина не запускает двигатель.

Как проверить?

1. Высоковольтный конденсатор микроволновки – проверить сопротивление мультиметром (не должно быть короткого замыкания).
2. Пусковой конденсатор холодильника – измерить ёмкость, если ниже 80% номинала – заменить.
3. Конденсатор двигателя стиральной машины – проверить ESR, если выше нормы – заменить.

Пример ремонта:

Микроволновка перестала греть. Проверка детали показала пробой. После замены всё заработало.

Продление срока службы

Теперь давайте рассмотрим способы продления срока службы конденсаторов, рекомендации по их выбору и методы правильной замены.

Правильная эксплуатация и условия работы

Они служат дольше, если эксплуатировать их в нормальных температурных и электрических условиях. Вот основные факторы, которые способствуют увеличению срока службы:

• Температурный режим: Перегрев является одной из главных причин выхода конденсаторов из строя. Рабочая температура не должна превышать максимальные значения, указанные в паспорте. Для электролитических конденсаторов оптимальной является температура до 85°C, а для некоторых типов до 105°C. Важно не допускать перегрева устройства, так как это ускоряет старение диэлектрика внутри конденсатора.
• Влажность и пыль: Избыточная влажность и пыль могут вызвать короткие замыкания и повреждение корпуса конденсатора. Оборудование должно быть защищено от воздействия влаги и грязи, особенно если конденсаторы используются в промышленном оборудовании или на улице.
• Пульсации напряжения: Слишком большие пульсации тока, особенно в схемах с электролитическими конденсаторами, могут привести к их быстрому износу. Рекомендуется использовать конденсаторы с высокими характеристиками по ESR (эквивалентное последовательное сопротивление), чтобы минимизировать потери энергии.
• Работа на номинальных значениях: Если устройство часто работает на предельных значениях напряжения или ёмкости конденсатора, это сокращает его срок службы. Необходимо выбирать конденсаторы с запасом по параметрам для длительной эксплуатации.

Подбор качественных конденсаторов

Правильный выбор также важен для его долговечности:

• Выбор по типу: Для различных приборов нужно подбирать разные типы конденсаторов. Например, электролитические часто используют для фильтрации в источниках питания, однако они имеют ограниченный срок службы из-за особенностей материала. Для более долговечных решений можно выбирать танталовые, которые имеют меньшее ESR и более долгий срок службы.
• Использование качественных брендов: Оригинальные или известные производители предлагают детали с более стабильными характеристиками. Избегайте дешевых китайских аналогов, так как они часто имеют завышенные характеристики и недолговечны.
• Номинальные параметры: Обязательно проверяйте, чтобы номинальное напряжение было выше рабочего напряжения в схеме. Выбирайте с запасом по ёмкости (10–20%), чтобы гарантировать стабильную работу.
• Учитывайте рабочие температуры: Важно выбирать детали, которые предназначены для работы в заданном температурном диапазоне. Для работы в условиях низких температур подходят с улучшенной температурной характеристикой.

Рекомендуемые меры для увеличения срока службы

• Охлаждение: Обеспечение хорошего охлаждения в случае, если в устройстве работают конденсаторы, подвергающиеся сильным токам и напряжению. Это может включать улучшение вентиляции, использование радиаторов или тепловых отсекателей.
• Стабилизация питания: Для защиты от высоких пиков напряжения можно использовать стабилизаторы напряжения или фильтры, чтобы обеспечить равномерное и стабильное напряжение.
• Предохранители и защита от перенапряжения: Установка защиты от коротких замыканий и перенапряжений может помочь защитить конденсаторы от повреждений в случае неисправности в цепи.

Как заменять конденсаторы

Это важный момент, который требует внимательности и аккуратности. Неправильная замена может повлиять на работоспособность устройства. Вот таблица с алгоритмом замены конденсатора своими руками, которая поможет вам пошагово выполнить такой ремонт:

Этап	Описание действий	Подробности
1. Подготовка	Сбор всех необходимых инструментов и материалов	Убедитесь, что у вас есть мультиметр, паяльник, припой, флюс, новый конденсатор, пинцет и средства для защиты (термозащита, лента).
2. Отключение питания	Отключите устройство от сети или источника питания	Обязательно отключите устройство, чтобы избежать поражения электрическим током или короткого замыкания.
3. Проверка старого	Используйте мультиметр для проверки старого	Промеряйте ESR или сопротивление, чтобы понять, нужно ли менять конденсатор. Если конденсатор имеет высокий ESR или видимые повреждения, замените его.
4. Размещение устройства	Установите устройство так, чтобы вам было удобно работать	Лучше работать на антистатическом коврике или подставке, чтобы избежать повреждений от статического электричества.
5. Демонтаж старого	Используйте паяльник для удаления старого	Подогрейте ножки конденсатора паяльником и аккуратно удалите старый компонент с платы, используя пинцет или вакуумный насос для припоя.
6. Очистка контактов	Очистите отверстия на плате от старого припоя	Примените специальную проволоку или медный шнур для удаления остатков припоя с плат. Убедитесь, что отверстия чисты и готовы для нового компонента.
7. Установка нового	Вставьте новый в соответствующие отверстия	Проверьте полярность (если это электролитический конденсатор) и убедитесь, что выводы вставлены правильно.
8. Припайка нового	Паяйте выводы нового	Аккуратно припаяйте выводы к контактам платы. Используйте минимальное количество припоя для избежания коротких замыканий.
9. Проверка пайки	Проверьте качество пайки	Убедитесь, что пайка аккуратная, без «кратеров», мостиков или загрязнений. При необходимости исправьте ошибки.
10. Проверка работоспособности	Используйте мультиметр или тестер ESR для проверки нового	Убедитесь, что новый работает корректно (проверка ESR или тесты в схеме).
11. Сборка устройства	Соберите устройство, подключите к сети и проведите тестирование	Убедитесь, что устройство работает стабильно, нет перегрева или других аномалий.

Выводы

Мы рассмотрели различные способы проверки конденсаторов: с помощью мультиметра, без выпаивания, а также диагностику в различных устройствах. Основные моменты, которые следует помнить:

• Визуальный осмотр помогает быстро выявить явные неисправности.
• Измерение сопротивления позволяет определить пробой или обрыв.
• Измерение ёмкости — лучший способ убедиться, что он работает корректно.
• Проверка без выпаивания возможна, но может дать менее точные результаты.
• В электроприборах, работающих с высоким напряжением, необходимо соблюдать меры безопасности.

Литература

• Иванова Н.Ю., Электрические конденсаторы – скачать PDF книгу
