Конденсатор — это электрический компонент, который накапливает и удерживает электрический заряд. Его основное предназначение — сглаживание колебаний напряжения, фильтрация шумов, накопление энергии и обеспечение стабильной работы электрических устройств. Типичные области применения:
- В блоках питания для выравнивания напряжения.
- В электродвигателях для создания фазового сдвига.
- В высокочастотных цепях для фильтрации сигналов.
Со временем они могут терять свои свойства или полностью выходить из строя, что приводит к нестабильной работе электрических устройств или их полному выходу из строя. Особенно это касается электролитических большой ёмкости, которые лет через 20 сильно теряют свои базовые параметры. Проверка конденсаторов помогает:
- Диагностировать и устранять неисправности в схемах.
- Избежать дорогостоящих ремонтов, своевременно выявляя проблему.
- Удлинить срок службы устройства, заменяя изношенные компоненты.
Обзор методов проверки и инструментов
Для диагностики используют несколько методов и приборов:
- Мультиметр — универсальный прибор для измерения емкости, сопротивления и проверки целостности.
- Тестер емкости — специализированное устройство для измерения параметров.
- Осциллограф — для проверки высокочастотных и сложных схем.
- Лабораторный источник питания — для тестирования высоковольтных конденсаторов.
Выбор метода зависит от типа конденсатора и условий его эксплуатации (на плате или отдельно).
Подготовка к проверке
1. Необходимые инструменты
Для проверки потребуется следующий набор инструментов:
- Мультиметр. Универсальный прибор, который позволяет измерять емкость, сопротивление, а также проверять целостность конденсатора. Подходит для большинства бытовых задач.
- Тестер емкости. Узкоспециализированное устройство, которое обеспечивает более точные измерения емкости. Полезен для диагностики компонентов с низкой или высокой емкостью, где мультиметр может быть недостаточно точным.
- Дополнительные инструменты
- Щупы: для удобного подключения к выводам.
- Разрядники: для безопасного снятия остаточного заряда с высоковольтных конденсаторов. Можно использовать резистор с высоким сопротивлением или специальное устройство.
- Защитные очки: предотвращают травмы глаз в случае разрыва или выброса электролита.
2. Меры предосторожности
Перед началом проверки необходимо соблюдать следующие правила безопасности:
- Разрядка перед проверкой
- Конденсаторы могут сохранять заряд длительное время после отключения устройства от питания.
- Для разрядки используйте: Резистор (например, 1 кОм, мощностью 5 Вт). Подключите его к выводам на несколько секунд. Разрядное устройство или специальный инструмент.
- Никогда не разряжайте конденсатор замыканием его выводов отверткой или другим металлическим предметом — это опасно и может повредить компонент.
- Работа с высоковольтными компонентами
- Высоковольтные конденсаторы, такие как те, что используются в микроволновых печах или генераторах, требуют особого внимания.
- Перед разрядкой убедитесь, что прибор отключен от сети.
- Используйте изолированные инструменты и перчатки.
Соблюдение этих мер предосторожности гарантирует безопасную работу и минимизирует риск повреждения оборудования и травм.
Проверка мультиметром

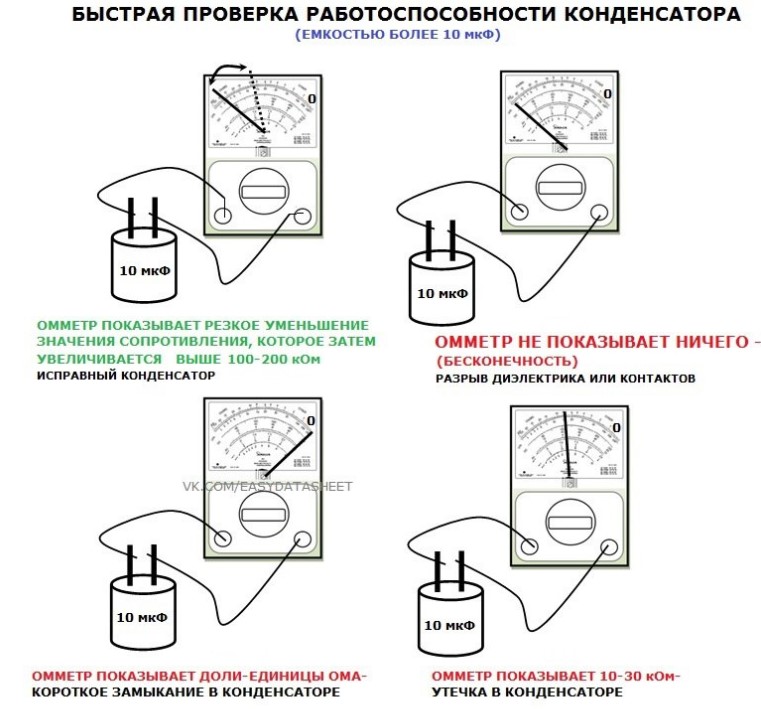

1. Проверка целостности и короткого замыкания
Чтобы определить, не имеет ли конденсатор короткого замыкания или обрыва, используйте режим прозвонки мультиметра:
- Подготовка:
- Убедитесь, что он разряжен.
- Переключите мультиметр в режим прозвонки (значок диода).
- Процедура:
- Подключите щупы мультиметра к выводам: Красный щуп — к положительному выводу (если полярность известна). Черный щуп — к отрицательному выводу.
- В момент подключения: Если мультиметр издает звуковой сигнал или показывает «0 Ом», это говорит о коротком замыкании. Если сопротивление быстро возрастает, конденсатор исправен и заряжается.
- Результаты:
- Обрыв: сопротивление бесконечно велико, мультиметр не реагирует.
- Короткое замыкание: сопротивление ≈ 0 Ом.
- Исправный: сначала низкое сопротивление, которое увеличивается до бесконечности.
2. Измерение емкости
Для проверки емкости используйте мультиметр с функцией измерения емкости:
- Подготовка:
- Переключите мультиметр в режим измерения емкости (значок «F»).
- Разрядите конденсатор.
- Процедура:
- Подсоедините щупы к выводам.
- Подождите несколько секунд, пока прибор измерит значение.
- Результаты:
- Сравните измеренное значение с номинальным (указанным на корпусе).
- Допустимые отклонения: Для электролитических: ±20–30%. Для керамических и пленочных: ±5–10%.
3. Проверка утечки тока
Используйте режим измерения сопротивления мультиметра, чтобы проверить, не утрачивает ли конденсатор заряд:
- Подготовка:
- Переключите мультиметр в режим измерения сопротивления (R).
- Выберите диапазон 1 МОм или выше.
- Процедура:
- Подключите щупы к выводам разряженного конденсатора.
- Следите за изменением сопротивления на экране мультиметра.
- Результаты:
- Для исправного конденсатора сопротивление возрастает до нескольких МОм или более.
- Низкое сопротивление (<100 кОм) свидетельствует об утечке или неисправности.
4. Проверка конденсаторов на плате
В некоторых случаях выпаивание детали невозможно или нежелательно. Для проверки без выпаивания:
- Методы:
- Используйте мультиметр в режиме прозвонки или измерения сопротивления.
- Подключите щупы к выводам конденсатора на плате.
- Ограничения:
- Параллельные компоненты в цепи могут влиять на измерения, показывая ложные значения.
- Проверка емкости на плате возможна только при отсутствии значительного влияния соседних элементов.
- Совет:
- Если значения сомнительны, выпаяйте радиодеталь и повторите проверку.
Признаки неисправности
Неисправность можно определить как визуально, так и с помощью измерительных приборов. Рассмотрим основные признаки, которые указывают на их повреждение или выход из строя.
1. Вздутие корпуса
- Описание:
- У электролитических конденсаторов часто наблюдается вздутие верхней части корпуса (металлической крышки).
- Иногда корпус может лопнуть, и на поверхности появляется разрыв.
- Причины:
- Перегрев.
- Перенапряжение.
- Некачественные компоненты или долгий срок эксплуатации.
- Решение:
- Вздутые элементы подлежат немедленной замене.
2. Утечка электролита
- Описание:
- На корпусе или вокруг выводов видны следы жидкого или затвердевшего электролита.
- Возможен химический запах.
- Причины:
- Разгерметизация корпуса.
- Перегрев или разрушение изоляционного слоя внутри конденсатора.
- Решение:
- Конденсаторы с утечкой электролита непригодны к эксплуатации и требуют замены.
3. Снижение емкости
- Описание:
- Конденсатор теряет способность накапливать заряд до номинального значения.
- Это проявляется в нестабильной работе устройства (например, мигание экрана, шумы в аудиооборудовании).
- Причины:
- Старение диэлектрика.
- Постоянные тепловые и электрические перегрузки.
- Проверка:
- Измерьте емкость мультиметром или тестером емкости. Если значение ниже допустимых отклонений, он неисправен.
- Решение:
- Замените компонент на новый с аналогичными характеристиками.
4. Полное отсутствие заряда
- Описание:
- Конденсатор не удерживает заряд. При проверке мультиметром не наблюдается роста сопротивления или изменение емкости.
- Причины:
- Обрыв внутренних соединений.
- Разрушение диэлектрического слоя.
- Проверка:
- Проверьте целостность с помощью режима прозвонки мультиметра.
- Если показания мультиметра равны 0 Ом или бесконечности, значит радиоэлемент вышел из строя.
- Решение:
- Установите новый компонент.
Проверка специализированных конденсаторов
1. Электролитические
Особенности диагностики:
- Электролитические имеют полярность: один вывод положительный (помечен знаком «+»), другой отрицательный.
- Чаще всего применяются в цепях сглаживания и фильтрации.
Как проверить с учетом полярности:
- Убедитесь, что конденсатор разряжен.
- Используйте мультиметр:
- В режиме прозвонки: Подключите красный щуп к положительному выводу, черный — к отрицательному. Наблюдайте за увеличением сопротивления.
- В режиме измерения емкости: Подсоедините щупы в соответствии с полярностью. Сравните измеренное значение с номиналом (допустимо отклонение до ±20%).
- Если емкость низкая, есть короткое замыкание или утечка, конденсатор неисправен.
2. Керамические и пленочные
Проверка низкоемкостных компонентов:
- Обычно имеют малую емкость (нанофарады, пикофарады) и отсутствующую полярность.
- Проверка:
- Переключите мультиметр в режим измерения емкости.
- Подсоедините щупы к выводам.
- Сравните показания с номинальным значением.
- Если емкость близка к нулю или показывает короткое замыкание, элемент неисправен.
- Ограничения:
- У мультиметров может быть недостаточная точность для компонентов с очень низкой емкостью (<1 нФ). В таких случаях используют тестеры емкости или осциллограф.
3. Пусковые
Проверка работоспособности в устройствах с электродвигателем:
- Применяются для запуска электродвигателей в бытовых устройствах (стиральные машины, насосы).
- Проверка:
- Снимите конденсатор с устройства и разрядите его.
- Используйте мультиметр для проверки емкости:
- Если емкость ниже 70% от номинального значения, его нужно заменить.
- Проверка сопротивления:
- Низкое или бесконечное сопротивление указывает на неисправность.
- Важно: Убедитесь, что устройство полностью отключено от питания перед снятием конденсатора.
4. Высоковольтные
Особенности проверки, важные меры безопасности:
- Используются в микроволновых печах, генераторах и других устройствах с высокими напряжениями.
- Перед проверкой:
- Разрядите конденсатор через резистор высокого сопротивления (не менее 1 кОм).
- Не разряжайте его коротким замыканием — это опасно!
- Проверка:
- Проверьте целостность и утечку тока с помощью мультиметра в режиме сопротивления.
- При отсутствии специального оборудования высоковольтные параметры тестируются в условиях лаборатории.
5. SMD
Диагностика на плате:
- SMD (поверхностно-монтируемые) детали обычно малогабаритные и могут быть сложными для диагностики без выпаивания.
- Проверка:
- Используйте мультиметр в режиме прозвонки или измерения сопротивления:
- Подсоедините щупы к выводам на плате.
- Проверка на короткое замыкание: сопротивление не должно быть близким к нулю.
- Если доступен тестер емкости:
- Измерьте емкость без выпаивания. Убедитесь, что цепь обесточена.
- Используйте мультиметр в режиме прозвонки или измерения сопротивления:
- Ограничения:
- Параллельные соединения могут искажать результаты. Если данные не соответствуют номиналу, конденсатор лучше выпаять и проверить отдельно.
Признаки неисправности
При выходе из строя конденсаторы проявляют определенные визуальные или функциональные признаки. Эти симптомы помогают своевременно выявить неисправность и предотвратить сбои в работе устройства.
1. Вздутие корпуса
- Описание:
- На верхней крышке электролита появляются вздутия или разрывы.
- Иногда корпус может деформироваться или разрушиться.
- Причины:
- Перегрев из-за чрезмерного тока или окружающей температуры.
- Перенапряжение, превышающее номинальные параметры.
- Срок службы подходит к концу.
- Решение:
- Замените вздутый конденсатор, даже если он еще работает.
2. Утечка электролита
- Описание:
- Видимые следы жидкости или засохшего налета вокруг выводов или на корпусе.
- Иногда ощущается характерный химический запах.
- Причины:
- Повреждение герметичности корпуса.
- Перегрев, приводящий к испарению и утечке электролита.
- Внутренние разрушения диэлектрического слоя.
- Решение:
- Конденсаторы с утечкой электролита необходимо заменить, так как их работоспособность нарушена.
3. Снижение емкости
- Описание:
- Конденсатор теряет способность накапливать заряд в полном объеме, что снижает его эффективность.
- Это может проявляться как сбои в работе устройства (например, мигание света, нестабильная работа источника питания).
- Причины:
- Естественное старение материалов.
- Постоянные перегрузки.
- Воздействие высоких температур.
- Проверка:
- Измерьте емкость с помощью мультиметра или тестера емкости. Если значение ниже номинального на 20–30%, он считается неисправным.
- Решение:
- Установите новый с аналогичными характеристиками.
4. Полное отсутствие заряда
- Описание:
- Конденсатор не удерживает заряд, что приводит к его полному выходу из строя.
- Проверка мультиметром показывает либо короткое замыкание (нулевое сопротивление), либо обрыв (бесконечно высокое сопротивление).
- Причины:
- Обрыв внутренних соединений.
- Разрушение диэлектрического слоя из-за перегрузок.
- Полный износ компонента.
- Решение:
- Замените неисправный элемент.
Таблица признаков неисправности:
| Признак неисправности | Описание | Причины неисправности | Методы проверки |
|---|---|---|---|
| Вздутие корпуса | На корпусе появляются видимые деформации или вздутия. | Перегрев, перенапряжение, старение материалов. | Визуальная проверка, осмотр повреждений на корпусе. |
| Утечка электролита | Видимые следы жидкости или засохшего налета на корпусе. | Повреждение герметичности корпуса, перегрев, старение. | Визуальная проверка на наличие следов утечки, запах химикатов. |
| Снижение емкости | Теряет способность накапливать заряд, что влияет на его работоспособность. | Естественное старение, перегрев, перенапряжение. | Измерение емкости мультиметром или тестером емкости. |
| Полное отсутствие заряда | Не заряжается или не сохраняет заряд (короткое замыкание или обрыв). | Обрыв проводников, разрушение диэлектрического слоя. | Измерение сопротивления и емкости с помощью мультиметра. |
| Высокое сопротивление утечки | Проявляет чрезмерное сопротивление утечке тока. | Повреждение диэлектрического слоя, плохая герметичность. | Проверка сопротивления с помощью мультиметра в режиме измерения сопротивления. |
| Неисправности на высоких токах | Не выдерживает высокие токи и начинает перегреваться. | Недостаточная емкость, повреждение из-за перегрузки. | Проверка в рабочем контексте, проверка температуры корпуса. |
| Коррозия выводов | Образование ржавчины или оксидов на выводах. | Влажность, плохая изоляция, устаревание материала. | Визуальная проверка выводов на наличие ржавчины или оксидов. |
Заключение
Таблица по проверке конденсаторов:
| Тип | Метод проверки | Инструменты | Примечания |
|---|---|---|---|
| Электролитический | 1. Проверка целостности с помощью мультиметра (режим прозвонки). 2. Измерение емкости. 3. Проверка на утечку тока. |
Мультиметр, тестер емкости | Проверка с учетом полярности (внимание к положительному и отрицательному выводам). |
| Керамический | 1. Проверка емкости. 2. Проверка на короткое замыкание (режим прозвонки). |
Мультиметр, тестер емкости | Без полярности. Трудно проверить при низкой емкости (меньше 1 нФ). |
| Пленочный | 1. Проверка емкости. 2. Проверка на короткое замыкание. |
Мультиметр, тестер емкости | Подходит для низкоемкостных и высокоомных конденсаторов. |
| Пусковой | 1. Проверка емкости с помощью мультиметра или тестера емкости. 2. Проверка на утечку тока. |
Мультиметр, тестер емкости | Проверяется на наличие значительных отклонений от номинала. |
| Высоковольтный | 1. Разрядка с помощью резистора. 2. Проверка сопротивления на утечку. 3. Измерение емкости. |
Мультиметр, резистор, тестер емкости | Внимание к безопасности: разрядка высоковольтных конденсаторов. |
| SMD | 1. Проверка на короткое замыкание с помощью мультиметра. 2. Проверка емкости с тестером. |
Мультиметр, тестер емкости | Проверка на плате без выпаивания. Ограничения из-за параллельных соединений. |
В общем, регулярная проверка конденсаторов помогает избежать серьезных поломок и продлить срок службы оборудования. Диагностика позволяет своевременно заменить неисправные элементы, предотвратив выход из строя всей схемы. Это особенно важно в сложных устройствах, где отказ одного компонента может привести к цепной реакции и сгоранию целого блока.
