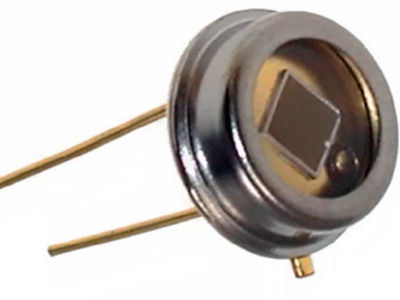

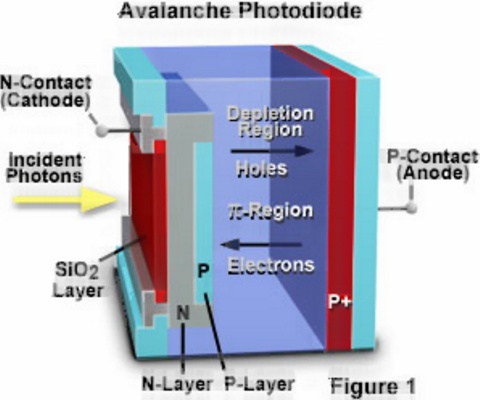

Фотодиод активно используется в современных электронных устройствах, из названия становится понятно, что прибор из себя представляет конструкцию с применением полупроводника, так давайте рассмотрим, что такое фотодиод Фотодиод — это полупроводниковый диод, который обладает свойством односторонней проводимости при воздействия на него оптического излучения. Фотодиод представляет собой полупроводниковый кристалл, обычно с электронно — дырочным переходом (пн). Он снабжен двумя металлическими выводами и вмонтированный в пластмассовый или же в металлический корпус.
Различают два режима работы фотодиода.
- Фотодиодный — когда во внешней цепи фотодиода содержится источник постоянного тока , который создает на переходе обратное смещение и вентильный, когда такой источник отсутствует. В фотодиодном режиме фотодиод , как и фоторезистор используют для управления током. Фототок фотодиода сильным образом зависит от интенсивности падающего излучения и не зависит от напряжения смещения.
- Вентильный режим — когда фотодиод, как и фотоэлемент, используют в качестве генератора ЭДС.
Основные параметры фотодиода — порог чувствительности, уровень шумов, область спектральной чувствительности лежит в пределах от 0,3 до 15 мкм ( микрометров ), инерционность — время восстановления фототока, Существуют также фотодиоды с прямой структурой. Фотодиод является составным элементом во многих опто-электронных устройствах. фотодиоды и фотоприемники широко применяются в оптронных парах, приемниках излучения видео — аудио сигналов. Широко применяется для принятия сигнала с лазерных диодов в CD и DVD дисководах.
Сигнал от лазерного диода, который в себе содержит кодированную информацию, сначала попадает на фотодиод, который в данных устройствах имеет сложную конструкцию, затем после расшифровки информация поступает на центральный процессор, где после обработки превращается в аудио или видеосигнал. На таком принципе работают все современные дисководы. Так же фотодиоды применяются в различных охранных устройствах, в инфракрасных датчиках движения и присутствия. Подробнее про фотодиоды…
