Самоорганизующаяся Mesh сеть MANET

Слово Mesh часто воспринимается как аббревиатура, но в дословном переводе с английского языка оно означает обычную сеть или ячейку. В свою очередь MANET расшифровывается как Mobile Ad-hoc NETwork. Это полноценная мобильная инфраструктура, в которой радиостанции, беспилотные аппараты или носимые модемы самостоятельно устанавливают соединения друг с другом. Оборудование автоматически находит оптимальные маршруты для передачи пакетов и мгновенно восстанавливает линк при воздействии помех или физическом уничтожении соседних устройств.

✍ Необходимо четко разделять терминологию. Mesh — это непосредственно топология, структура связей, где элементы соединены по принципу каждый с каждым. А MANET — это конкретный вид беспроводной системы, мобильная и самоорганизующаяся среда, которая чаще всего использует именно ячеистую топологию для обеспечения максимальной надежности.

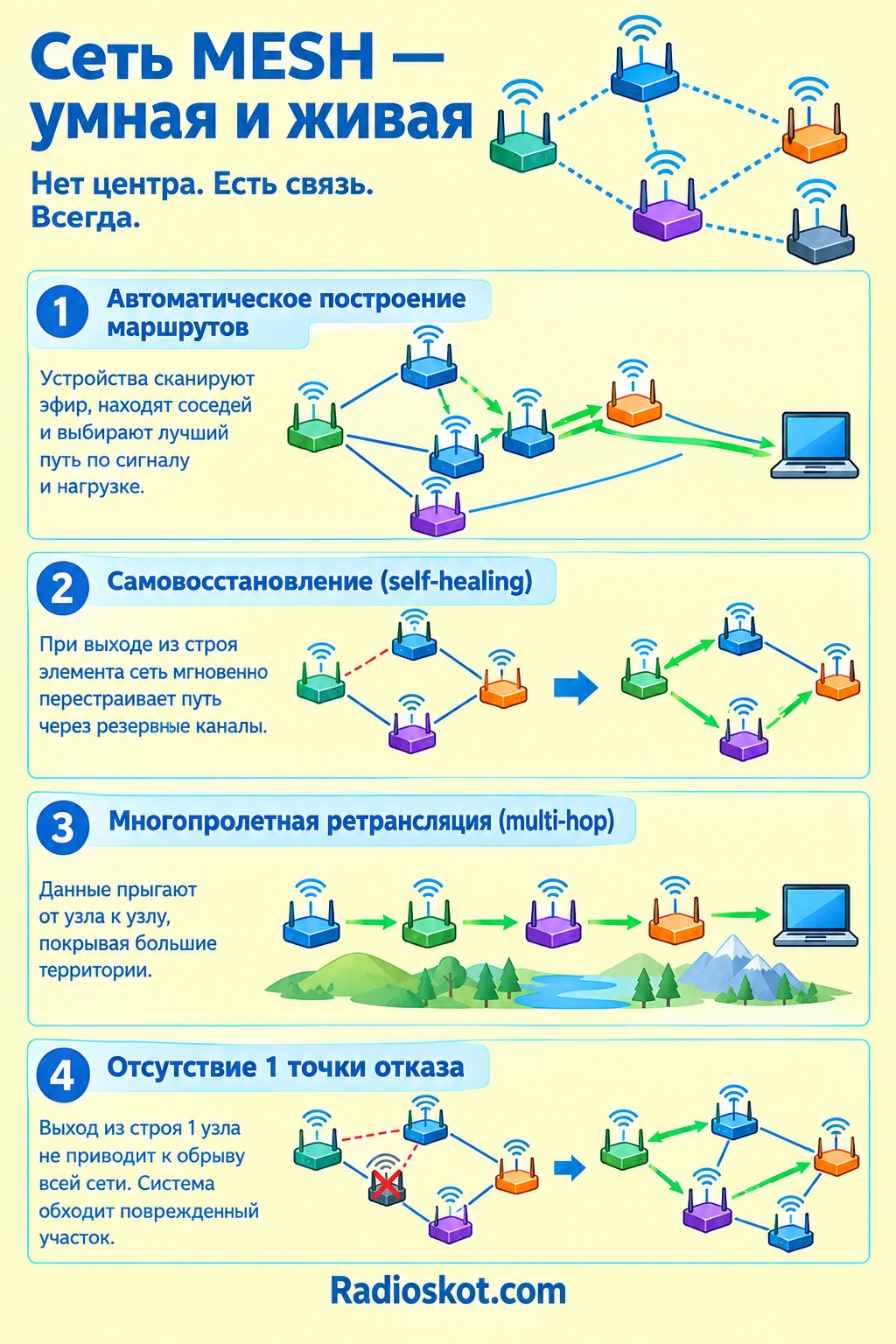

Ключевые особенности механизма самоорганизации

Настоящая ячеистая инфраструктура кардинально отличается от классических схем с центральным сервером или базовой вышкой сотовой связи. Система ведет себя как живой организм, адаптируясь к агрессивным условиям эфира, только без выходных и больничных.

• Автоматическое построение маршрутов. При подаче питания устройства немедленно сканируют эфир, находят соседей и математически вычисляют, через кого эффективнее передавать трафик, ориентируясь на уровень сигнала и текущую загрузку канала.
• Самовосстановление или self-healing. Если 1 элемент выходит из строя, сгорает или попадает в зону радиотени, система за миллисекунды перестраивает путь через резервные каналы. Конечные потребители интернета или видеопотока даже не замечают временного разрыва.
• Многопролетная ретрансляция multi-hop. Данные прыгают от 1 модема к 2, затем к 3, пока не достигнут финального адресата. Такой подход позволяет покрывать гигантские территории без необходимости устанавливать сверхмощный передатчик на каждый отдельный борт.
• Отсутствие 1 точки отказа. В отличие от офисной архитектуры с главным роутером посередине, уничтожение или отключение 1 центрального хаба не приводит к обрушению всего канала. Сеть просто обойдет поврежденный участок, словно объезжая автомобильную пробку.

Пропускная способность и гибкость настроек

📊 Современные трансиверы способны прокачивать данные на скоростях до 100 Мегабит в секунду. Правда такая скорость достижима только при идеальных условиях и максимально широкой полосе. Оборудование позволяет тонко настраивать ширину рабочего канала: 2.5, 5, 10, 20 или 40 Мегагерц. Выбор конкретного значения напрямую влияет на физику распространения радиоволны.

Существует фундаментальный закон радиотехники: узкая полоса обеспечивает максимальную дальность и пробивную способность сквозь листву, но режет общую скорость. Широкая полоса, напротив, позволяет передавать видео в разрешении 4K с нулевой задержкой, но дистанция уверенного приема при этом резко падает.

Ширина спектральной полосы	Пробивная способность и дальность	Пропускная способность сети
2.5 МГц	Максимальная	Минимальная для передачи координат
5 МГц	Высокая	Низкая для сжатого звука
10 МГц	Средняя	Средняя для видео низкого качества
20 МГц	Низкая	Высокая для HD видеопотоков
40 МГц	Минимальная	Максимальная для 4K контента

Зависимость пропускной способности от ширины канала описывается фундаментальной теоремой Шеннона-Хартли:

C = B * log₂[1 + S / N]

Где C — теоретическая пропускная способность, B — ширина доступного спектра, S — мощность полезного сигнала, N — мощность теплового шума эфира.

Жестокая физика и маркетологи: иллюзия бесконечных частот

📈 Часто в рекламных буклетах можно встретить сказочное указание невероятно широкого диапазона работы, например от 70 до 8000 Мегагерц в одном устройстве. Подобные заявления вводят заказчиков в глубокое непонимание, создают опасные иллюзии и формируют нереалистичные требования к технической реализации военного или гражданского проекта.

На практике чудес не бывает. Маркетологи пытаются отменить законы физики, но любой честный инженер подтвердит, что одна антенна физически не способна одинаково эффективно резонировать на столь разных длинах волн. Длина антенного вибратора жестко привязана к длине самой радиоволны.

L = 300 / F

Где L — длина волны в метрах, F — рабочая частота в Мегагерцах.

Для частоты 70 Мегагерц потребуется штырь длиной более 1 метра, а для 6000 МГц размер активного элемента составит крошечные миллиметры. Поэтому серьезные производители честно делят этот огромный спектр на технически реализуемые и ограниченные блоки. В среднем ширина такого блока составляет несколько сотен МГц. Чем ниже базовые значения, тем уже доступный коридор рабочих частот.

Реальный рабочий диапазон	Длина волны	Типичное применение в топологии
200 — 400 МГц	150 — 75 см	Связь пехоты в лесу и плотной застройке
1000 — 1500 МГц	30 — 20 см	Тактические дроны на средних дистанциях
2100 — 2700 МГц	14 — 11 см	Скоростная передача детализированного видео
4200 — 5200 МГц	7 — 5 см	Связь в прямой видимости на открытых пространствах

Помимо аппаратных ограничений самих кремниевых чипов, ширину реально используемого спектра всегда лимитирует амплитудно-частотная характеристика антенны. При выходе за границы математического резонанса коэффициент стоячей волны улетает до небес, и передатчик начинает греть сам себя вместо излучения энергии в атмосферу.

ППРЧ: как радиостанции обманывают средства подавления

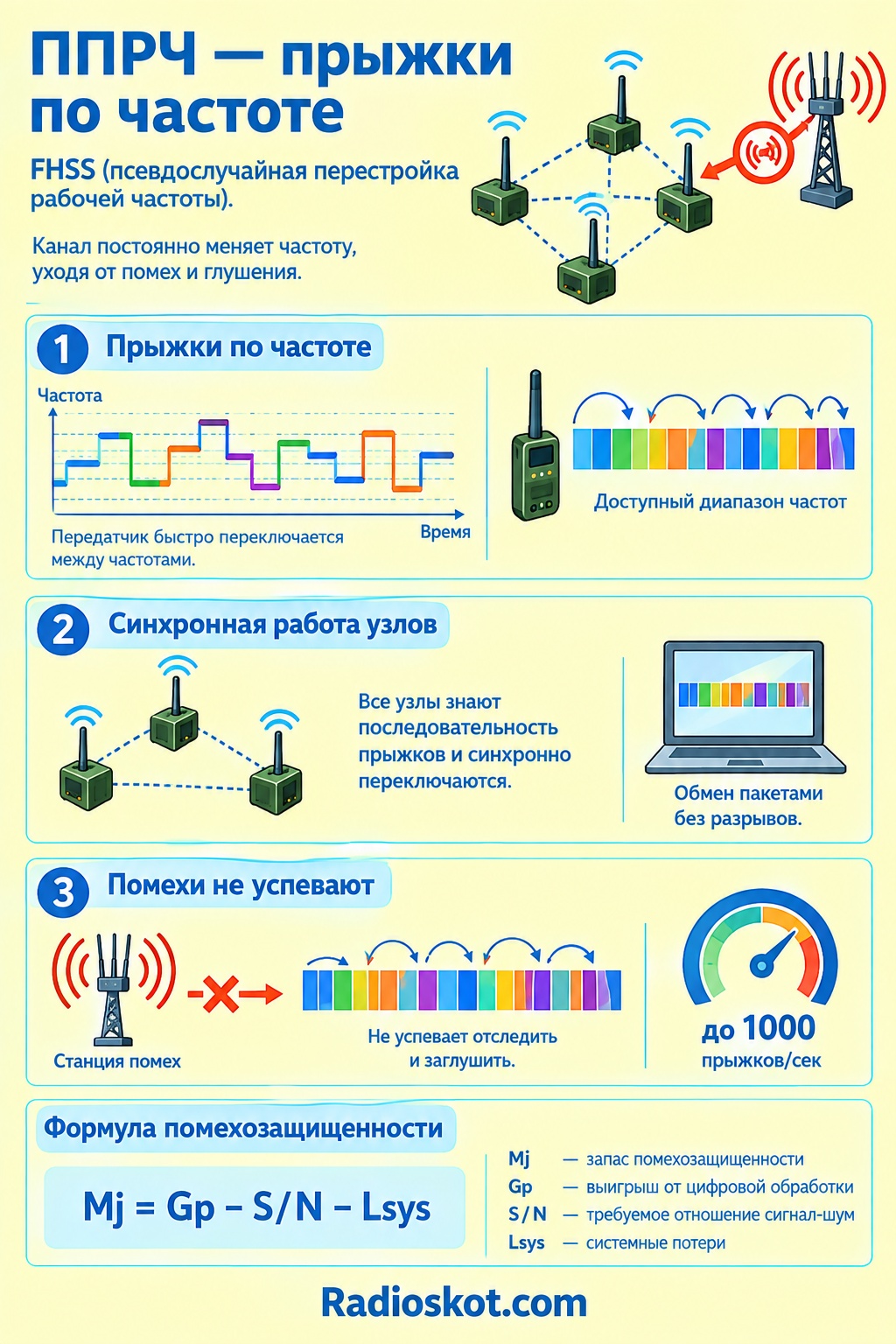

📡 Ключевой технологией выживания MANET является ППРЧ — псевдослучайная перестройка рабочей частоты. В западной литературе этот процесс обозначается аббревиатурой FHSS. Суть метода заключается в том, что передатчик не висит на 1 постоянной несущей. Канал автоматически и непрерывно прыгает по разным участкам доступного спектра, молниеносно уходя от направленных помех и систем вражеского глушения.

Остальные узлы ячейки знают криптографическую последовательность этих прыжков и синхронно переключают приемники, продолжая комфортный обмен пакетами. Станция постановки помех просто не успевает реагировать на постоянные изменения, так как скорость аппаратной перестройки может достигать 1000 прыжков за 1 секунду.

M_j = G_p — S / N — L_sys

Где M_j — итоговый запас помехозащищенности, G_p — выигрыш от цифровой обработки сигнала, S / N — минимально требуемое отношение сигнал-шум для демодуляции, L_sys — системные температурные потери.

Протоколы динамической маршрутизации

Чипы и железо — это лишь 50 % итогового успеха. Настоящая магия скрыта в программном обеспечении. Узлы MANET постоянно обмениваются крошечными служебными сообщениями, выстраивая динамическую таблицу маршрутов по принципу каждый с каждым или вычисляя точное количество математических прыжков до ближайшего шлюза в глобальный интернет.

Существуют 2 основных класса алгоритмов: проактивные и реактивные. Проактивные протоколы постоянно опрашивают эфир и заранее знают кратчайший путь к любому соседу. Это расходует заряд батареи, но дает минимальную задержку доставки. Реактивные протоколы начинают сканировать эфир и искать путь только тогда, когда появляется реальный полезный пакет для отправки. Это отлично экономит заряд аккумулятора, но добавляет 20 — 30 миллисекунд к пингу в один момент установки защищенного соединения.

Тип протокола маршрутизации	Главные технические преимущества	Критические недостатки алгоритма
Проактивный алгоритм OLSR	Мгновенная отправка данных без задержек	Постоянный расход энергии и забитый служебным трафиком эфир
Реактивный алгоритм AODV	Экономия заряда батареи и тишина в эфире при простое	Заметная задержка при установке 1 сессии связи
Гибридный алгоритм HWMP	Математический баланс скорости и потребления	Чрезмерная сложность программного кода

Шифрование данных: никто не прочитает чужой трафик

Поскольку радиоэфир открыт для всех физических объектов в радиусе поражения, перехватить аналоговый сигнал может любой радиолюбитель с дешевым приемником. Поэтому жизненно важным элементом военных и промышленных систем выступает аппаратное шифрование. Современные стандарты используют строгий алгоритм AES256.

📝 Длина симметричного ключа в 256 бит означает наличие 2 в степени 256 возможных кодовых комбинаций. Даже если объединить в 1 кластер все мощные суперкомпьютеры нашей планеты, на тупой перебор паролей уйдут 1000000 лет. Без правильного цифрового ключа перехваченный сигнал на экране осциллографа выглядит как обычный белый шум или космическая радиация.

Разница между интеллектуальной сетью и бытовым Wi-Fi репитером

Многие технически неграмотные заказчики ошибочно полагают, что умный Mesh модем — это просто дорогой аналог китайского усилителя сигнала из ближайшего магазина домашней электроники. Это грандиозное инженерное заблуждение. Бытовой репитер работает крайне примитивно: он получает пакет от базовой точки, сохраняет его в медленную память, а затем выплевывает дальше на той же самой несущей частоте. Из-за этого математическая скорость канала мгновенно падает ровно в 2 раза за каждый такой прыжок.

Ячеистые трансиверы обладают настоящим кремниевым интеллектом. Они оснащены независимыми радиотрактами или используют сложные алгоритмы временного разделения кадров. Модем способен балансировать сетевую нагрузку, направлять тяжелый видеопоток 1 путем, а легкие текстовые команды телеметрии — 2 путем, динамически уворачиваясь от частотной интерференции. Репитер просто кричит громче всех, а узел MANET умно регулирует потоки подобно опытному регулировщику на перекрестке.

Преодоление препятствий: работа вне прямой видимости

🏭 Отдельного внимания заслуживает использование ячеистых сетей для организации качественной связи на скрытых позициях абсолютно без прямой видимости. В условиях плотной городской застройки или сложного лесного рельефа сверхвысокие частоты банально отражаются от бетонных стен или полностью поглощаются влажными деревьями. В таких суровых сценариях спасают низкие частоты диапазонов от 200 до 800 Мегагерц, где эфир еще не так перегружен гражданским мусором.

Радиоэфир в этом длинноволновом спектре менее подвержен физическому затуханию в твердых препятствиях. Длинные волны способны физически огибать холмы благодаря оптическому явлению дифракции. Беспилотный аппарат, висящий на высоте 100 метров, может выступать в роли идеальной небесной вышки связи, без потерь ретранслируя команды управления для скрытых наземных групп, находящихся в глубоких земляных оврагах.

D = 3.57 * [H₁^0.5 + H₂^0.5]

Где D — максимальная теоретическая дальность прямой видимости в километрах, H₁ — высота установки 1 антенны в метрах, H₂ — высота расположения 2 приемной антенны.

Многолучевое распространение и умное сложение сигналов

В плотных городских условиях электромагнитная радиоволна не летит по прямой струне. Она многократно отражается от бетонных фасадов зданий, мокрого асфальта и металлических автомобильных крыш. Из-за этого к маленькой приемной антенне прилетает не один чистый сигнал, а сразу 5 или 10 его ослабленных копий, отраженных с разной задержкой по миллисекундам. В физике это явление называется многолучевым распространением.

В старых аналоговых системах такой эффект вызывал страшные искажения голоса и жуткую рябь на мониторе. А вот умные модемы используют технологию OFDM — мультиплексирование с ортогональным частотным разделением цифровых каналов. Математический процессор мгновенно собирает все эти кривые отраженные копии, алгебраически суммирует их кинетическую энергию и безошибочно восстанавливает исходный бит информации. То есть плотная городская застройка перестает быть злейшим врагом радиосвязи и превращается в мощного помощника.

Зона Френеля и распространение радиоволн

📉 Даже если между двумя вышками нет видимых глазу препятствий, это еще не гарантирует идеального и стабильного коннекта. Электромагнитная радиоволна распространяется не как тонкий лазерный луч, а как вытянутый объемный эллипсоид, напоминающий форму огромного надувного дирижабля. Это важное пространство в физике называется зоной Френеля.

Если в нижнюю часть этого невидимого дирижабля попадают густые кроны деревьев, крыши жилых домов или даже гладкая поверхность озера, суммарная мощность сигнала катастрофически падает. Для обеспечения железобетонного линка на дистанциях в десятки километров необходимо, чтобы минимум 60 процентов радиуса 1 центральной зоны Френеля были абсолютно чистыми от любых физических преград.

R = 17.32 * [ [D₁ * D₂] / [F * D] ]^0.5

Где R — требуемый радиус чистого пространства, D₁ и D₂ — расстояния от случайного препятствия до приемника и передатчика, F — базовая рабочая частота, D — общее расстояние линка.

Энергетика сети и алгоритмы автономности узлов

Генерация и передача мощных радиоволн требует колоссальных энергетических затрат. Когда компактное устройство работает в круглосуточном режиме ретранслятора, его передатчик активен практически 100 процентов всего рабочего времени. Поэтому портативные модули сильно разогреваются и требуют массивных алюминиевых радиаторов пассивного охлаждения. Для максимального увеличения времени жизни от легкого носимого аккумулятора применяются интеллектуальные алгоритмы глубокого засыпания.

Если математический узел понимает, что через него сейчас не летит критически важный трафик от командования, он моментально снижает рабочую частоту тактового генератора процессора и переводит усилитель мощности в энергосберегающий ждущий режим. Устройство просыпается лишь на 2 миллисекунды для отправки короткого синхронизирующего маячка, подтверждая свое присутствие в строю.

P_r = P_t + G_t + G_r — L_s

Где P_r — расчетная мощность на входе чувствительного приемника, P_t — реальная мощность передатчика, G_t — коэффициент усиления передающей антенны, G_r — усиление приемного контура, L_s — неизбежные потери в окружающем пространстве.

Эффект Доплера: стабильная связь на сверхзвуковых скоростях

При жесткой установке Mesh узлов на скоростные крылатые ракеты или быстрые беспилотники возникает совершенно новая радиотехническая проблема. Если аппарат летит навстречу базовой наземной станции со скоростью 150 километров в 1 час, базовая несущая частота для приемника математически сжимается. Если аппарат стремительно улетает прочь — несущая волна растягивается. Это классический физический эффект Доплера, из-за которого звук проезжающего мимо скоростного поезда резко меняет свою тональность.

F_d = V * F / C

Где F_d — фактический сдвиг базовой частоты, V — скорость взаимного сближения объектов, C — константа скорости света, всегда равная 300000 километрам в 1 секунду.

Вычислительные сигнальные сопроцессоры автоматически компенсируют этот вредный сдвиг в режиме реального времени. Промышленная система способна уверенно удерживать цифровую синхронизацию даже при суммарных скоростях сближения аппаратов до 800 километров в 1 час. Обычные дешевые гражданские роутеры при таких экстремальных условиях просто зависнут, потеряют пакеты и выдадут фатальную ошибку соединения.

Пространственное мультиплексирование и антенные системы

📱 Умные ячеистые трансиверы часто оснащаются не 1, а сразу 2 или 4 независимыми антенными разъемами. Современная технология MIMO отправляет математически разные части большого файла через совершенно разные физические антенны одновременно. Грамотное пространственное разделение цифровых потоков позволяет гарантированно удвоить или утроить конечную скорость скачивания без незаконного расширения занимаемого частотного спектра.

Дополнительно пространственное разнесение надежно помогает бороться с внезапными мертвыми зонами на рельефе. Если 1 левая антенна случайно попала в математический ноль замирания фазы сигнала, то 2 правая антенна, физически сдвинутая инженером всего на 15 сантиметров в сторону, гарантированно поймает уверенный радио-линк.

Тип применяемой антенны	Угол эффективного излучения	Оптимальный сценарий использования в топологии
Всенаправленная штыревая	360 градусов	Мобильный пехотинец или подвижный маневренный робот
Секторная панельная	60 — 120 градусов	Развертывание базовой управляющей точки на краю рабочей зоны
Направленная типа Яги	15 — 30 градусов	Проброс защищенного магистрального линка на 50 километров
Плоская патч-антенна	90 градусов	Установка на гладкое днище квадрокоптера для связи с землей
Параболическая решетка	2 — 5 градусов	Создание стационарного сверхдальнего моста между штабами

Качество обслуживания и приоритизация цифровых потоков

В единой невидимой цифровой трубе эфира одновременно могут лететь пакеты телеметрии от падающего дрона, качественное потоковое видео с поворотной камеры и срочные голосовые сообщения операторов. Если радиоканал внезапно забивается помехами или проседает из-за рельефа, сеть обязана жестко и безжалостно выбирать, кого конкретно спасать 1 делом. Для этого успешно применяется интеллектуальная технология обеспечения качества обслуживания.

Малогабаритная телеметрия управления всегда получает наивысший 1 приоритет в очереди. Даже если пропускной канал катастрофически упадет до жалких 10 Килобит в 1 секунду, видео картинка рассыплется на огромные квадраты или полностью зависнет в буфере, но спасительные команды стиков пульта управления 100 процентов дойдут до борта, мгновенно предотвратив дорогостоящее крушение. Сжатый голос имеет 2 уровень приоритета в таблице, а фоновые загрузки объемных файлов карт — самый низкий и отбрасываемый 3 приоритет.

Будущее децентрализованных сетей

Технология автономной маршрутизации совершила тихую, но фундаментальную революцию в глобальной архитектуре беспроводных сетей. Полный отказ от предельно хрупкой топологии звезды с уязвимым единым центром управления подарил инженерам рабочий инструмент, способный гарантированно выживать в самых суровых и жестких радиоэлектронных штормах. Будь то стая разведывательных скоростных беспилотников в небе, тяжелая бронированная колонна техники в горячей пустыне или уставшая бригада спасателей в бетонных завалах разрушенного мегаполиса — ячеистая математическая самоорганизация гарантирует точную доставку каждого зашифрованного цифрового пакета!

При строгом и правильном понимании нерушимых законов классической физики, твердом отказе от наивной веры в маркетинговые сказки про волшебные сверхширокие резонансы антенн и максимально грамотном частотном планировании на местности, умные узловые модемы легко превращаются в абсолютно безотказный механизм обмена информацией. Это уже давно не просто примитивная рация, это полноценный распределенный искусственный интеллект передачи цифровых данных, где каждый отдельный элемент системы осознанно жертвует своими вычислительными и энергетическими ресурсами ради глобального выживания и успешного функционирования всей инфраструктуры в целом.
