Добрый день всем читателям. Продолжаю описание полезных радиолюбительских программ, и сегодня мой выбор пал на одну удивительную программу для наглядного понимания и анализа процессов, происходящих в схемах. Программа хоть и не много занимает места на диске, но напичкана многими возможностями, а главное, она сама анализирует переходные процессы и строит графики. При малейшем изменении схемы — автоматически меняет параметры графиков. Сейчас эту программу практикуют у нас в университете, сам только недавно начал изучать её, но дело это не легкое, скажу я вам. У нас установлена английская версия, но есть и русифицированные, их искать не стал, для меня и так понятно.
Программа Микро-Кап

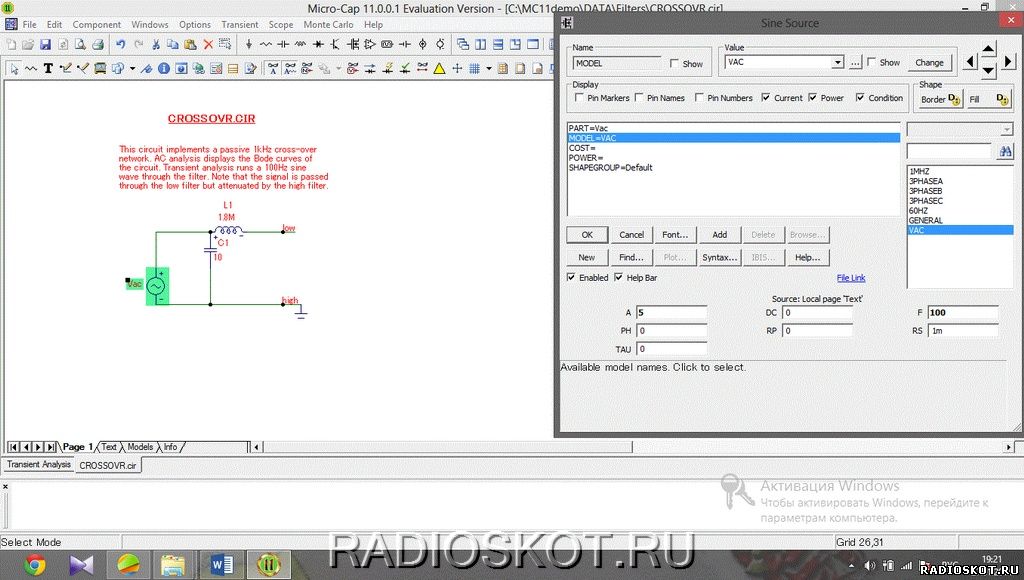

Давайте начнём наше знакомство с ней из простейшего примера — LC фильтра. Для создания новой схемы открываем Micro-Cap, дальше по желанию-или переделать макрос, или создать с нуля схемку. Для схемы понадобится генератор АС, дроссель, конденсатор. Я выбрал макрос фильтра и просто выкинул лишние детали, оставив нужные мне конденсатор и дроссель, соединив их по схеме. Для каждого элемента выставляем характеристики. Щелкаем по элементу 2 раза, появиться окно с его характеристиками, далее следуем такой инструкции:
1) На генераторе по умолчанию стоит параметр VAC, его не трогаем.
2) Для дросселя возьмём, например, индуктивность 22 м.
3) Для конденсатора параметр ёмкости пусть будет 10 мкФ.
4) Построим график. Для этого жмём в командной строке Transient, дальше Run, или просто клавишу Alt+2.
5) В сплывающем окне выбираем Run.

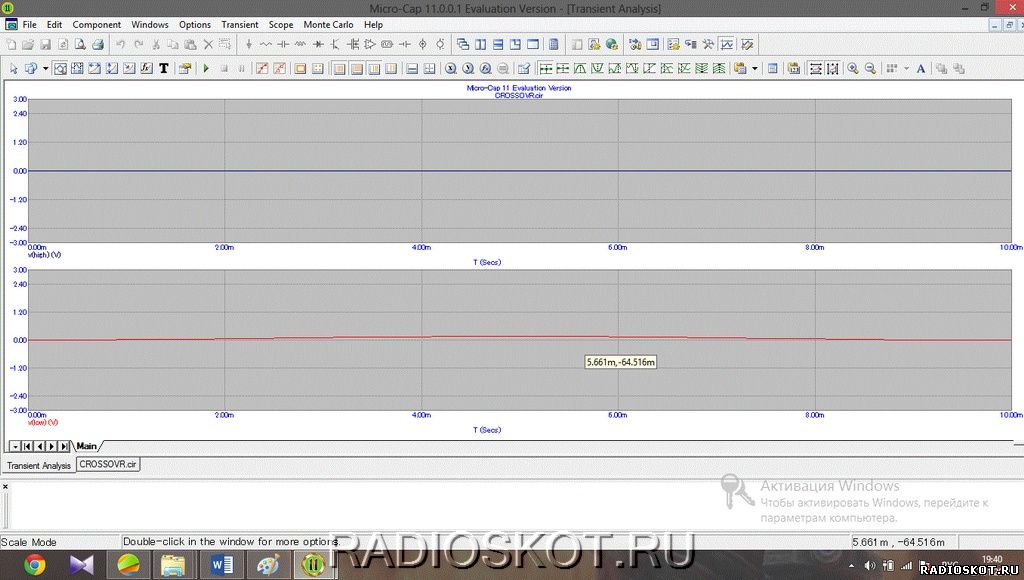

6) Смотрим график.

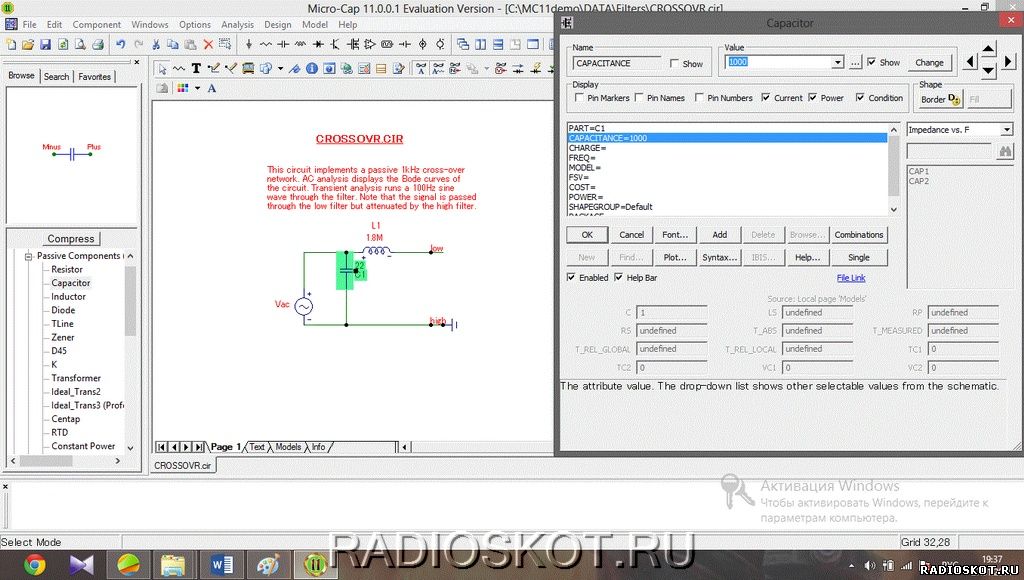

А давайте попробуем изменить параметры элементов на такие, которые имеются у нас. Проставляем опять же параметры, смотрим на график и видим, что его форма поменялась автоматически. Зададим параметр ёмкости конденсатора 100, построим график.
Видим, что теперь волна синусоиды имеет значительно меньшую амплитуду, чем до этого.

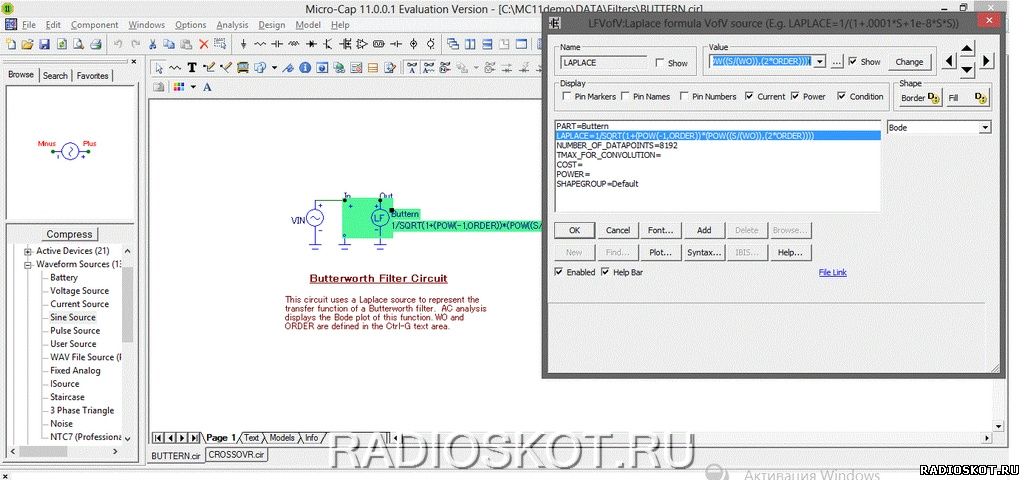

Давайте теперь поэкспериментируем со схемой всем знакомого фильтра Буттерворта. Она есть среди готовых схем, как выбрать написано выше.
Итак, приступим. При моделировании сразу видно графики двух синусоид. Теперь вместо долгих и нудных расчетов просто вбиваем нужные значения параметров элементов и получаем ту же АЧХ, ФЧХ, и ещё много всяких полезностей.
Это пока не большие мои познания в этой программе. Но для расчётов простейших цепей переменного и постоянного тока их хватит с лишком.
