Полупроводниковые Диоды

Что такое полупроводниковый диод

Это элемент, состоящий из полупроводниковых материалов, который пропускает ток только в одном направлении. Он является одним из основополагающих компонентов в современной электронике. Это пассивное устройство, использующее принцип P-N перехода для осуществления выпрямления тока, защиты цепей и выполнения других функций в схемах.

История изобретения:

• Первые полупроводниковые диоды были созданы в начале 20 века на основе использования кристаллов полупроводников, таких как германий и кремний.
• Одним из первых важных открытий было использование кристаллических контактов для формирования выпрямителей. Развитие технологии сделало возможным массовое производство эффективных диодов.

Важность диодов в современной электронике:

• Они широко применяются в выпрямителях, стабилизаторах напряжения, защите от перенапряжений, в радиотехнике, телевизионных приемниках, источниках питания, а также в высокочастотной и низкочастотной технике.

Структура и принцип работы

Устройство данного диода

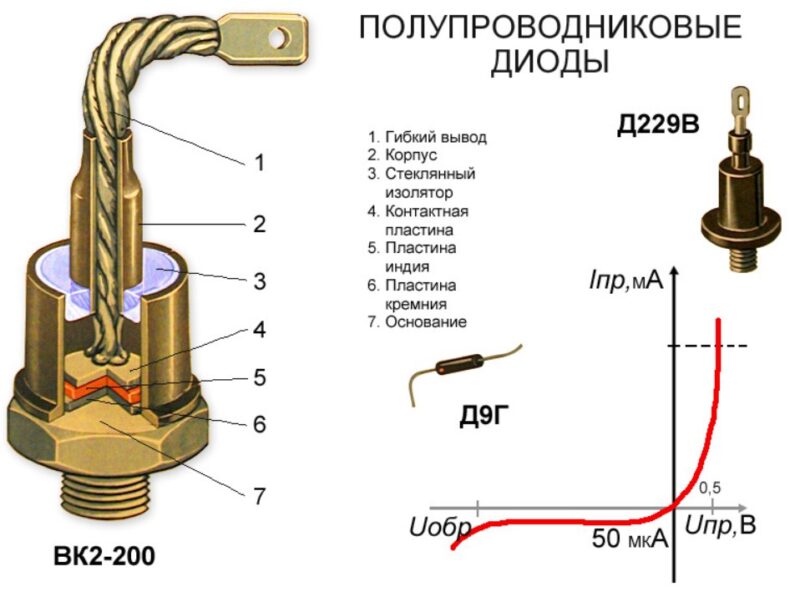

• Внешняя конструкция: Он обычно имеет два выводные контакта — анод и катод. Эти выводы подключаются к внешней электрической цепи.
• Внутренняя структура (P-N переход): Внутри находится соединение двух типов полупроводников — P- и N-типа. Это соединение называется P-N переходом. P-тип имеет избыток дырок (положительных зарядов), а N-тип — избыток электронов (отрицательных зарядов). P-N переход обладает уникальными свойствами, которые определяют работу диода, в том числе его способность проводить ток только в одном направлении.

Принцип работы диода

• Работа с током в прямом и обратном направлении:
  • Прямое включение (Forward Bias): Когда анод подключен к положительному источнику напряжения, а катод к отрицательному, диод начинает проводить ток. Энергия на P-N переходе достаточна для преодоления барьера и образования токового потока.
  • Обратное включение (Reverse Bias): Когда напряжение прикладывается в обратном направлении, диод не проводит ток, так как электростатическое поле препятствует движению носителей заряда через P-N переход. Однако при достижении критического напряжения (пробоя) ток может значительно увеличиться.
• Проводимость: Диод обладает нелинейной проводимостью. Это означает, что его проводимость зависит от приложенного напряжения. При прямом включении проводимость возрастает с увеличением напряжения, а при обратном — она практически исчезает (до пробоя).
• Вольт-амперная характеристика: Вольт-амперная характеристика (ВАХ) представляет собой график зависимости тока, протекающего через диод, от приложенного напряжения. В прямом направлении при небольшом напряжении ток остается почти нулевым, а после превышения порогового напряжения ток резко возрастает. В обратном направлении ток практически не течет, пока не достигается напряжение пробоя, после чего ток значительно увеличивается.

Эти детали обеспечивают выпрямление тока, защиту цепей и другие критически важные функции. Понимание их структуры и принципа работы необходимо для эффективного использования в разнообразных электронных устройствах.

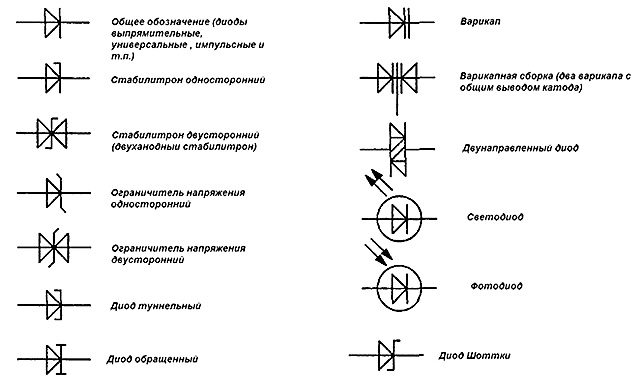

Виды и классификация диодов

1. Стандартные диоды: используются для выпрямления переменного тока в постоянный. Стандартный диод состоит из P-N перехода, который проводит ток в прямом направлении и блокирует его в обратном. Применяются в различных схемах выпрямителей, блокировках и ограничителях.
2. Выпрямительные диоды: предназначены для использования в выпрямителях для преобразования переменного тока в постоянный. Они обладают низким прямым сопротивлением и способны работать при высоких токах. Часто используются в источниках питания, сварочных аппаратах, а также в различных промышленных и бытовых устройствах.
3. Шоттки диоды: Шоттки (диоды с Шоттки-переходом) отличаются от стандартных тем, что в них используется металлический контакт с полупроводником вместо обычного P-N перехода. Они обладают низким падением напряжения на диоде (около 0.2-0.3 В) и высокой скоростью переключения. Применяются в высокоскоростных и высокочастотных схемах, а также в схемах, требующих быстрого отклика.
4. Лазерные диоды: генерируют свет при прохождении тока через P-N переход. В отличие от обычных, лазерные диоды излучают свет с очень узкой спектральной линией. Используются в лазерных указках, CD/DVD приводы, волоконно-оптической связи и других приложениях, где требуется точное световое излучение.
5. Стабилитроны, Варикапы и другие специфические типы:
   • Стабилитроны: используются для стабилизации напряжения. Они работают в режиме пробоя, поддерживая постоянное напряжение на выходе независимо от изменений во внешней цепи.
   • Диоды Варикап: имеют изменяемую ёмкость в зависимости от приложенного обратного напряжения. Применяются в радиочастотных схемах, например, в настройке и регулировке частоты.
   • Танталовые и другие специальные диоды: используются в уникальных случаях для работы в экстремальных условиях или для выполнения специфических функций в схемах.

Классификация полупроводниковых диодов

1. По материалу:
   • Кремний: Наиболее распространенный материал для их изготовления. Кремниевые диоды имеют хорошие характеристики для большинства применений, включая выпрямители, стабилизаторы и защитные устройства. Отличаются высокой температурной устойчивостью.
   • Германий: Диоды на основе германия были широко использованы в ранних полупроводниковых технологиях. Германий обладает более низким порогом напряжения (примерно 0.2 В), но чувствителен к температурным изменениям и имеет низкую проводимость по сравнению с кремнием.
   • Другие материалы (например, арсенид галлия): В специфических применениях, таких как высокочастотные или высокоскоростные схемы, могут использоваться другие полупроводниковые материалы, например, арсенид галлия.
2. По области применения:
   • Выпрямительные диоды: Используются для выпрямления переменного тока в постоянный.
   • Защитные диоды: Применяются для защиты цепей от перенапряжений, такие как диоды Шоттки и стабилитроны.
   • Радиочастотные диоды: Диоды типа Варикап и другие, которые используют изменяемую ёмкость для работы в радио- и телевизионных устройствах.
   • Оптические диоды: Лазерные диоды и фотодиоды, которые применяются в системах передачи данных, лазерных устройствах и фотометрии.
3. По характеристикам:
   • Высокая скорость переключения: Диоды, которые могут быстро переключаться между проводящим и непроводящим состоянием. Например, Шоттки и на основе арсенида галлия.
   • Мощность: Диоды, которые способны работать при высоких токах и напряжениях, такие как выпрямительные в источниках питания.
   • Температурная устойчивость: Некоторые диоды, например, стабилитроны, могут работать в широком диапазоне температур и защищать устройства от воздействия перегрева.

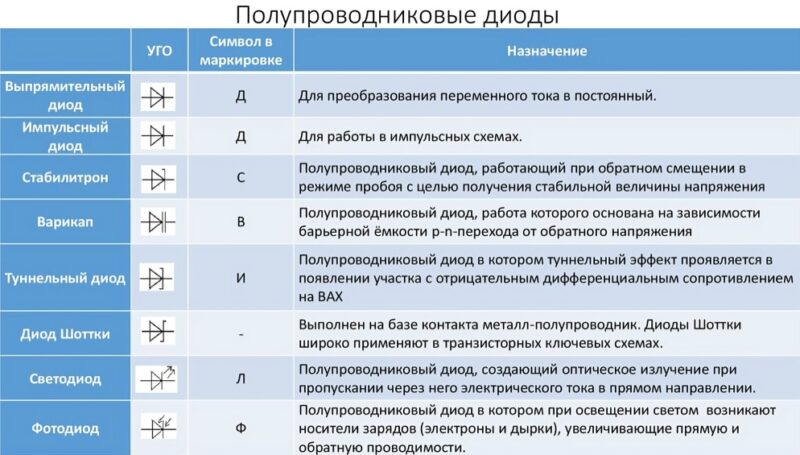

Таблица классификации:

Применение в схемах

1. В электронике (выпрямление тока, защита цепей):
   • Широко используются в схемах для выпрямления переменного тока в постоянный, что является основным элементом в источниках питания для различных электронных устройств. Они позволяют преобразовывать переменный ток из сети в постоянный для питания электрических схем.
   • Также диоды применяются для защиты от перенапряжений в различных устройствах, включая защиту от короткого замыкания и других аварийных ситуаций, которые могут повредить цепи.
2. В телекоммуникациях:
   • В телекоммуникационных системах находят применение в приемных и передающих устройствах, таких как фотодиоды и лазерные. Они используются для преобразования оптического сигнала в электрический и наоборот, например, в оптоволоконных линиях связи.
   • Диоды, работающие при высоких частотах, используются для модуляции и демодуляции сигналов, а также для создания различных фильтров.
3. В лазерных технологиях:
   • Лазерные диоды — генерируют лазерное излучение при протекании тока через полупроводниковый материал. Используются в широком спектре технологий, включая CD/DVD приводы, лазерные принтеры, баркод-сканеры, оптоволоконную связь, лазерную медицинскую аппаратуру и другие устройства.
   • Они также применяются в лазерных указках, видеокамерах, в научных исследованиях и в промышленности для точных измерений.
4. В солнечных батареях и других отраслях:
   • Фотоэлектрические диоды, или солнечные элементы, преобразуют солнечное излучение в электрическую энергию. Они составляют основу солнечных панелей, которые используются для получения экологически чистой энергии.
   • Также могут быть использованы в различных датчиках, таких как температурные датчики, датчики излучения и многие другие специализированные устройства.

Применение диодов в устройствах

1. Выпрямители: один из основных компонентов, используемых в цепях для преобразования переменного тока в постоянный. Они обеспечивают выпрямление тока в источниках питания для бытовых и промышленных устройств. Диоды применяются в различных выпрямительных схемах (полуволновой, двухполупериодный, мостовой выпрямитель) для получения постоянного тока.
2. Регуляторы напряжения: Стабилитроны — это тип полупроводниковых диодов, которые используются для стабилизации напряжения. Они ограничивают колебания напряжения и поддерживают его на нужном уровне в схемах, где важно сохранять постоянное напряжение. Это особенно важно для защиты чувствительных компонентов в электронных устройствах, таких как микросхемы, процессоры и другие элементы. Эти диоды также используются в источниках питания, регулирующих устройствах и различных схемах защиты.
3. Защита от перенапряжений: активно используются для защиты электронных цепей от перенапряжений и коротких замыканий. Диоды Шоттки и стабилитроны используются в таких схемах защиты, где они автоматически включаются при достижении определенного порога напряжения, предотвращая повреждения чувствительных компонентов. Диоды также используются для защиты от электростатических разрядов (ЭДС), обеспечивая сохранность устройств в условиях высоких рисков воздействия перенапряжений, например, в автомобильной электронике, мобильных устройствах и в телекоммуникационных аппаратах.

В целом, они играют важнейшую роль в широком спектре областей и устройств. Являются неотъемлемой частью современных технологий, обеспечивая их надежность, безопасность и эффективность работы.

Параметры и характеристики

1. Номинальное напряжение и ток:
   • Номинальное напряжение — это напряжение, при котором диод работает в нормальных условиях. Это значение зависит от типа диода и его предназначения. Например, в выпрямительных оно может быть от нескольких вольт до нескольких сотен вольт, а в низковольтных — от нескольких десятков милливольт до нескольких вольт.
   • Номинальный ток — это максимальный ток, который может безопасно протекать через деталь без повреждения. Этот параметр важен для выбора диода в зависимости от требуемой мощности и нагрузки в конкретной электрической цепи.
2. Пробойное напряжение:
   • Пробойное напряжение — это максимальное обратное напряжение, при котором диод всё ещё может работать без повреждений. Если напряжение превышает это значение, он может выйти из строя, что приведет к его разрушению.
   • Пробойное напряжение зависит от типа диода, его конструкции и материалов. Важно, чтобы диод встраивался в цепь, где напряжение не превышает этого порога.
3. Обратный ток утечки:
   • Обратный ток утечки — это малый ток, который протекает через диод, когда он находится в обратной полярности. Обычно он составляет небольшую величину (в пределах нескольких микроампер или наноампер), но в некоторых критических случаях может быть нежелателен.
   • Высокий обратный ток утечки может указывать на повреждение детали или неправильное её использование.
4. Диапазон температур:
   • Каждый элемент имеет свой диапазон рабочих температур, в пределах которого он может эффективно функционировать. Обычно диапазон температур для большинства диодов составляет от -40°C до +150°C, однако для некоторых типов, таких как специализированные или мощные диоды, этот диапазон может быть расширен.
   • Температура влияет на характеристики диода, такие как пробойное напряжение, обратный ток утечки и прочие параметры.

Таблица с основными параметрами диодов:

Вольт-амперная характеристика диода (ВАХ)

Графическое изображение:

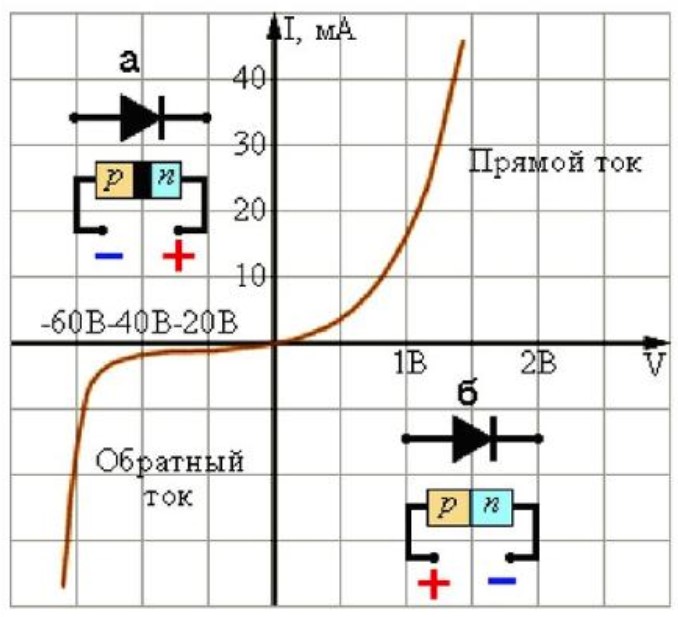

• Вольт-амперная характеристика (ВАХ) представляет собой график зависимости тока, протекающего через диод, от приложенного к нему напряжения. В графике можно выделить несколько ключевых участков:

Прямой ток: Когда диод включен в прямом направлении, он проводит ток, начиная с определенного порогового напряжения (первоначальное падение напряжения).

Обратный ток: Когда напряжение на диоде приложено в обратном направлении, диод не проводит ток, за исключением малых величин тока утечки.

Пробой: При достижении критического обратного напряжения, когда диод начинает проводить значительный ток в обратном направлении, происходит пробой.

Как анализировать и использовать для выбора диодов:

• ВАХ помогает понять, как диод будет вести себя в реальных схемах, а также выбрать подходящий диод для конкретного применения. Например, если требуется диод с быстрым переключением, важно выбрать диод с малым обратным током утечки и низким порогом прямого напряжения.
• Важно учитывать области, где диод работает в линейной или нелинейной области, а также его поведение при изменении напряжения и тока. Это знание помогает оптимизировать работу цепи и обеспечить долговечность и надежность компонентов.

Пробой полупроводникового диода

1. Причины пробоя:
   • Превышение пробойного напряжения: Когда напряжение, приложенное в обратном направлении, превышает критическое значение для данного типа диода, происходит его разрушение. Это может быть вызвано непредусмотренной перегрузкой или некорректной работой схемы.
   • Температурные колебания: Резкие изменения температуры могут вызвать тепловой пробой, когда температура диода превышает его пределы, что может привести к повреждению полупроводникового материала.
   • Перегрузка тока: При приложении слишком большого тока в прямом направлении диод может перегреться и выйти из строя. Это также может произойти, если диод не имеет достаточного охлаждения или не используется в пределах своих номинальных характеристик.
   • Низкое качество или повреждения: Диоды, которые повреждены физически, могут стать более восприимчивыми к пробою, особенно если были нарушены их внутренние структуры.
2. Последствия пробоя для устройства:
   • Выход из строя устройства: Пробой диода может привести к выходу из строя всего устройства или схемы, особенно если диод защищает другие компоненты от перенапряжений или коротких замыканий.
   • Кратковременная потеря функциональности: В случае некоторых типов диодов, например стабилитронов или защитных диодов, пробой может быть временным, если цепь имеет защитные механизмы или перегрузки.
   • Повреждения других компонентов: Пробой диода может создать короткое замыкание в цепи, что приведет к повреждению других чувствительных компонентов, таких как транзисторы, микросхемы и т. д.
   • Негативное влияние на надежность схемы: Если диод часто выходит из строя, это может привести к снижению надежности всего устройства и требовать частой замены компонентов, что в свою очередь увеличивает эксплуатационные расходы.

Как работает радиоэлемент

1. Разделение на P и N полупроводники:
   • Полупроводниковый диод состоит из двух типов полупроводников: P-типа и N-типа.
     • P-тип имеет избыток дырок (отсутствие электронов, действующих как положительные заряды).
     • N-тип имеет избыток электронов (отрицательно заряженные частицы).
   • Эти два типа полупроводников соединяются, образуя P-N переход, который является основой работы диода.
2. Формирование P-N перехода:
   • При соединении полупроводников P-типа и N-типа на границе образуется р-N переход, где происходит диффузия носителей зарядов (электронов из N-типа в P-тип и дырок из P-типа в N-тип).
   • На границе диффузии образуется обедненная зона, в которой электроны и дырки рекомбинируют, образуя потенциальный барьер, препятствующий дальнейшему движению зарядов.
   • Этот барьер зависит от материалов, из которых сделаны полупроводники, и определяет поведение диода при подключении к электрической цепи.
3. Работа в прямом и обратном направлениях:
   • Когда диод подключен в прямом направлении (анод к положительному, катод к отрицательному потенциалу), потенциальный барьер уменьшается, и заряды начинают свободно двигаться, позволяя току протекать.
   • В обратном направлении (анод к отрицательному, катод к положительному) барьер увеличивается, и ток не может протекать через диод, за исключением небольшого тока утечки.

Принцип действия

1. Поведение носителей зарядов в P-N переходе:
   • В P-типе полупроводника дыры (отсутствие электронов) могут двигаться в сторону N-типа, а в N-типе электроны движутся в сторону P-типа.
   • При подключении диода в прямом направлении (положительное напряжение на аноде, отрицательное на катоде), электроны с N-стороны и дыры с P-стороны начинают двигаться к друг другу. Когда они встречаются в зоне перехода, происходит их рекомбинация, что снижает высоту барьера и позволяет току проходить через диод.
   • В обратном направлении (положительное напряжение на катоде, отрицательное на аноде) диффузия носителей зарядов не происходит, так как обедненная зона расширяется, и электроны и дырки не могут преодолеть барьер. Это препятствует прохождению тока, и диод ведет себя как изолятор.
2. Разница в поведении при прямом и обратном включении:
   • Прямое включение (анод подключен к положительному потенциалу, катод — к отрицательному) позволяет диоду проводить ток. Барьер, образующийся в P-N переходе, уменьшается, что позволяет носителям зарядов перемещаться через переход. Ток начинает протекать, как только приложенное напряжение превышает пороговое (обычно около 0,7 В для кремниевых диодов).
   • Обратное включение (анод подключен к отрицательному потенциалу, катод — к положительному) приводит к увеличению барьера, и ток не может протекать через диод, за исключением тока утечки, который является очень малым. Это позволяет диоду выполнять функцию защиты цепей от обратных напряжений, например, в выпрямителях и защитных схемах.

Таким образом, полупроводниковый диод действует как односторонний клапан для тока: он проводит ток в прямом направлении и блокирует его в обратном, что делает его незаменимым элементом в различных электронных схемах.

Технические аспекты

Сопротивление элемента

1. Понятие и измерение сопротивления: это величина, характеризующая его способность ограничивать прохождение тока. Диоды обладают необратимым сопротивлением в зависимости от направления приложенного напряжения.
   • В прямом направлении (анод положительный, катод отрицательный) диод имеет низкое сопротивление, и ток свободно проходит через него.
   • В обратном направлении (анод отрицательный, катод положительный) диод имеет очень высокое сопротивление, что делает его практически изолятором, исключая ток утечки.
2. Как сопротивление зависит от работы в разных режимах:
   • В прямом включении диод начинает проводить ток, когда напряжение на нем превышает пороговое значение (обычно около 0,7 В для кремниевых диодов). Сопротивление в этом режиме относительно низкое, но оно зависит от величины приложенного напряжения. Чем выше напряжение, тем ниже сопротивление в прямом направлении.
   • В обратном включении сопротивление диода очень велико, за исключением малого тока утечки. При высоких обратных напряжениях сопротивление может меняться из-за явлений, таких как пробой или короткое замыкание, что может привести к повреждению диода.
3. Измерение сопротивления:

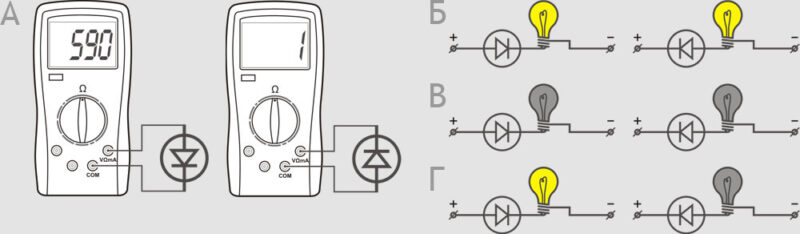

   • Для измерения сопротивления обычно используется мультиметр в режиме измерения сопротивления или в режиме проверки диодов. В этом режиме мультиметр проверяет, проводит ли он ток в прямом направлении и измеряет его сопротивление.
   • При прямом включении мультиметр показывает низкое сопротивление, а при обратном — практически бесконечное, что подтверждает функциональность детали.

Параметры работы

1. Влияние температуры на работу диодов: Температура оказывает значительное влияние на характеристики:
   • При повышении температуры пороговое напряжение диода уменьшается (для кремниевых диодов на 2 мВ/°C).
   • Ток утечки увеличивается с ростом температуры, что приводит к росту обратного тока.
   • Диоды могут перегреваться и выйти из строя, если температура превышает максимально допустимые значения (например, для кремниевых это обычно 150-200°C).
   • Термическое сопротивление диода важно для предотвращения перегрева. Обычно диоды с более высокой мощностью или использованием в высокотемпературных приложениях имеют более эффективные системы охлаждения.
2. Скорость переключения и ее влияние на выбор диодов для различных применений: Это время, которое требуется диоду для перехода из проводящего состояния в не проводящее (и наоборот). Это особенно важно для быстродействующих схем и в импульсных приложениях.
   • Быстродействующие диоды (например, Шоттки диоды или диоды с малым временем восстановления) обладают коротким временем переключения, что делает их подходящими для использования в высокочастотных цепях, таких как радиосвязь, усилители и импульсные источники питания.
   • Медленные диоды, такие как некоторые выпрямительные диоды, могут использоваться в приложениях с низкими частотами, где высокая скорость переключения не является критичной.
3. Влияние на выбор диодов:
   • Для высокоскоростных приложений, таких как переключающие устройства, выпрямительные цепи в импульсных источниках питания или коммутационные системы, предпочтительнее выбирать диоды с минимальным временем восстановления и высокой скоростью переключения.
   • Для выпрямителей в постоянных источниках питания, где частота колебаний низкая, можно использовать диоды с более медленным временем переключения, но с высокими характеристиками по мощности.

Диоды и транзисторы: отличие и схожести

Принцип работы и различия в применении:

• Полупроводниковый диод — это двухконтактное устройство (анод и катод), которое проводит ток только в одном направлении, благодаря своей структуре P-N перехода. Основное применение диодов связано с выпрямлением тока, защитой цепей от перенапряжений и использованием в генераторах и осцилляторах.

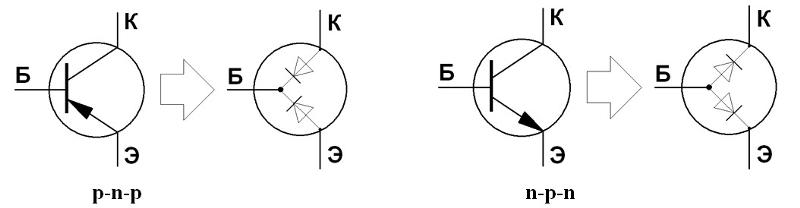

• Транзистор — это трехконтактное устройство, состоящее из эмиттера, базы и коллектора. Транзистор работает как усилитель или переключатель, регулируя ток, проходящий между коллектором и эмиттером в зависимости от сигнала, приложенного к базе. Транзисторы имеют широкое применение в усилительных цепях, выключателях, логических схемах и других сложных устройствах.

Взаимозаменяемость и особенности использования в схемах:

• Диоды и транзисторы, несмотря на использование в полупроводниковых устройствах, имеют разные функции и не являются взаимозаменяемыми. Диод, например, невозможно использовать в качестве усилителя, а транзистор не может выполнять роль простого выпрямителя.
• Однако в некоторых случаях диоды и транзисторы могут работать в составных схемах, например, транзисторы могут быть использованы для усиления сигнала до того, как сигнал будет выпрямлен диодом, или наоборот — транзистор может использоваться для управления потоком тока через диод.

Особенности работы:

• Диод проводит ток только в одном направлении, в то время как транзистор может усиливать или переключать ток в зависимости от приложения управляющего сигнала на базу (для биполярных транзисторов) или затвор (для полевых транзисторов).
• Транзисторы могут работать в аналоговом режиме (усиление сигнала) и в цифровом режиме (переключение), а диоды — только в одном из двух состояний: проводящем или не проводящем.

Итоги материала

Полупроводниковые диоды играют критическую роль в современных электронных устройствах. Они обеспечивают выпрямление тока, защищают цепи от перенапряжений, а также используются в таких областях, как лазерные технологии, солнечные батареи, и телекоммуникации. Остаются незаменимыми компонентами в широком спектре применений, где необходимы эффективное управление током и защита цепей.

С развитием нанотехнологий, микроэлектроники и возобновляемых источников энергии (например, солнечные панели), ожидается, что эти элементы будут совершенствоваться, становясь более эффективными и долговечными. Будут продолжать разрабатываться новые типы диодов, такие как диоды на основе графена и новые материалы, которые позволят достичь улучшенной производительности и эффективности в различных областях технологий.

Таким образом, роль их в электронике продолжает расти, и развитие остается неотъемлемой частью прогресса в технологиях.
