Переделка LED ламп 220 В на 12 вольт

Неисправную светодиодную лампу на 220 В не всегда обязательно отправлять в мусор. Если сами светодиоды на плате остались исправными, их можно использовать повторно, переделав схему для питания от постоянного напряжения 12 В. Такой вариант подходит для автономного освещения от аккумуляторов, солнечных панелей через соответствующий контроллер, а также для некоторых автомобильных и других низковольтных систем.

✍ Главная задача переделки заключается не в простом подключении платы к 12 В, а в правильном определении групп светодиодов и ограничении их рабочего тока. Светодиоды нельзя подключать сразу к аккумулятору: при изменении напряжения питания ток через них может резко увеличиться.

Что находится внутри LED-лампы

В сетевой диодной лампе плата с LED обычно работает вместе с драйвером, который преобразует сетевое напряжение в подходящий для светодиодов режим питания. После переделки этот драйвер больше не нужен. Плата светодиодов должна быть полностью отделена от старой высоковольтной части.

📝 В зависимости от конкретной лампы светодиоды могут быть соединены последовательно, параллельно или в несколько последовательно-параллельных групп. Поэтому нельзя ориентироваться только на внешний вид платы. Даже две лампы одинаковой мощности могут иметь совершенно разную схему соединения.

Перед началом работы необходимо полностью отключить лампу от сети. Кроме того, конденсаторы в сетевой части способны сохранять опасный заряд даже после отключения питания. Работать с платой следует только после проверки отсутствия опасного напряжения.

Для переделки понадобится:

• исправная плата светодиодов от неисправной лампы;
• регулируемый источник постоянного напряжения с ограничением тока или подходящий LED-тестер;
• мультиметр;
• последовательные резисторы подходящего сопротивления и мощности;
• провода и надежные изолированные соединения;
• при необходимости — алюминиевый радиатор или штатный металлический корпус лампы.

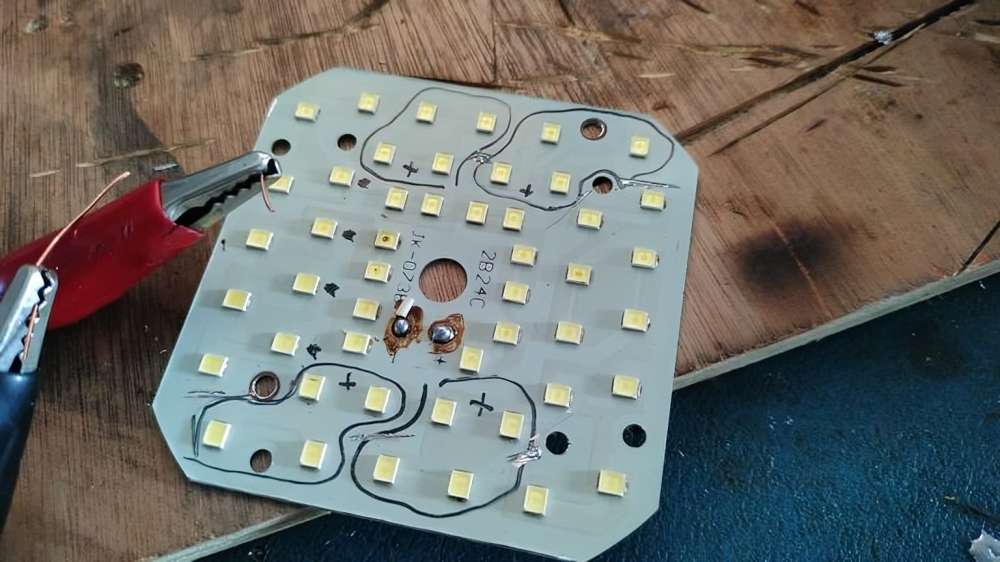

Определение рабочих групп диодов

После отключения платы от сетевого драйвера определяются участки, в которых светодиоды еще исправны. Для этого удобно использовать регулируемый источник питания с ограничением тока. Напряжение подают постепенно, начиная с небольшого значения. Такой подход позволяет определить, при каком напряжении начинает работать конкретная группа, не создавая сразу чрезмерный ток.

В тестовом варианте платы рабочая группа начинала светиться примерно при 5 В. Две такие группы, соединенные последовательно, требовали около 10 В, поэтому при питании от 12-вольтовой системы оставалось напряжение, которое необходимо было погасить на последовательном резисторе. Но переносить это значение непосредственно на другую лампу нельзя. Конструкция светодиодов и их соединение существенно различаются.

Светодиоды, внешне похожие друг на друга, могут иметь совершенно разные электрические параметры. Поэтому номинальное напряжение отдельного элемента или группы необходимо определять измерением, а не предположением.

Почему нельзя просто подключить плату к 12 В

У светодиода нет свойства самостоятельно ограничивать ток. Если напряжение источника окажется выше требуемого напряжения цепочки, ток может увеличиться до опасного уровня. Аккумуляторная система с номинальным напряжением 12 В также не всегда имеет ровно 12 В. Во время зарядки напряжение может быть заметно выше номинального. Именно поэтому расчет следует выполнять по максимально ожидаемому напряжению схемы.

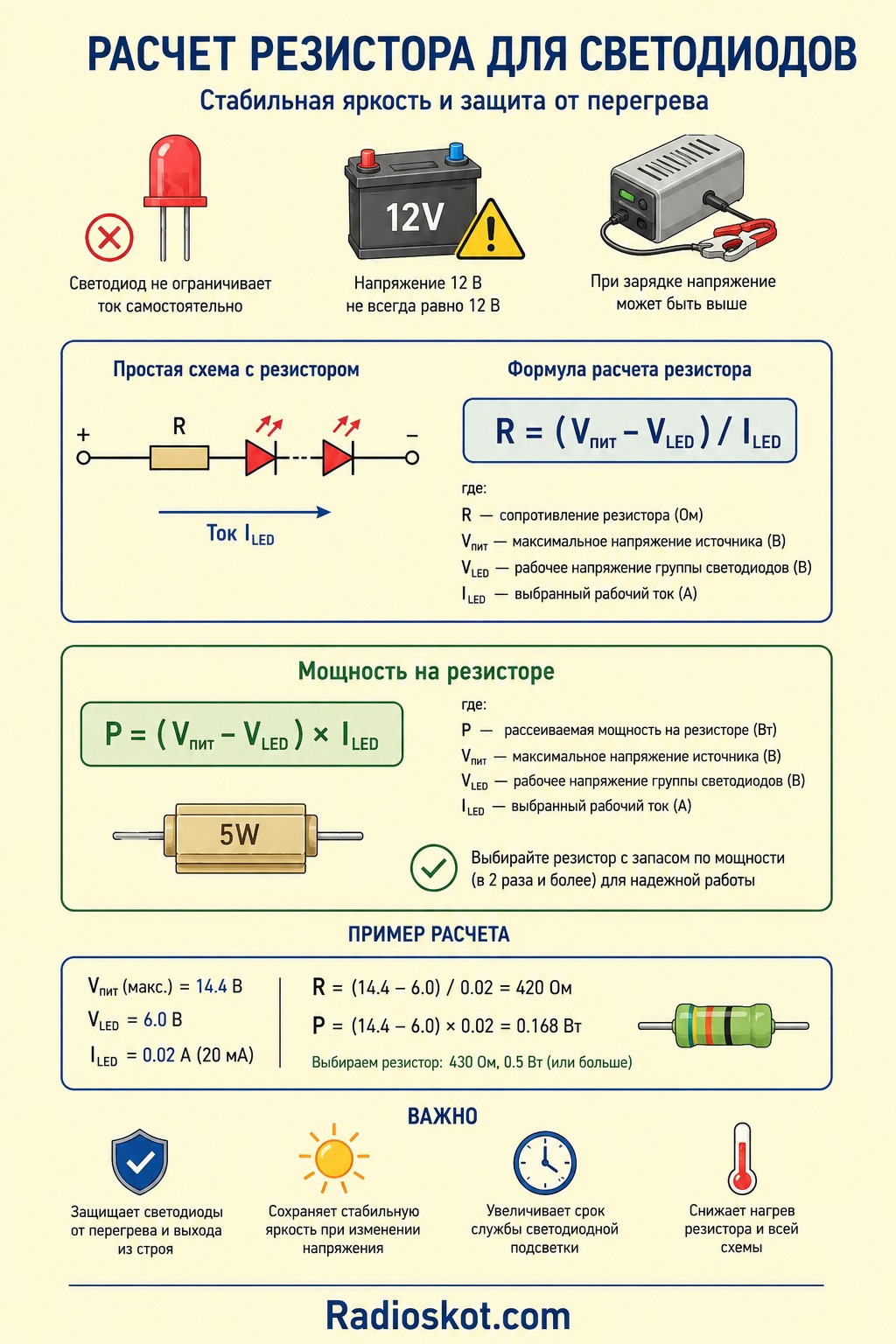

Для простой схемы с последовательным резистором используется формула:

R = (Vпит − VLED) / ILED

где:

• R — сопротивление резистора;
• Vпит — максимальное напряжение источника;
• VLED — рабочее напряжение группы светодиодов;
• ILED — выбранный рабочий ток.

Мощность, выделяемую на резисторе, можно оценить по формуле:

P = (Vпит − VLED) × ILED

Полученное значение мощности не стоит использовать как номинал резистора один в один. Резистор желательно выбирать с заметным запасом по мощности, особенно если лампа должна работать продолжительное время.

Пример расчета для 12-вольтовой схемы

Предположим, группа светодиодов работает при напряжении около 5 В, а желаемый ток составляет 100 мА. Если система может повышаться до 14,4 В во время зарядки, расчет выполняется именно от этого значения: R = (14,4 − 5) / 0,1 = 94 Ом

Ближайшим стандартным номиналом может быть 100 Ом.

При таком сопротивлении мощность, выделяемая на резисторе, составит примерно: P = (14,4 − 5) × 0,1 = 0,94 Вт

Следовательно, резистор на 0,25 Вт здесь использовать не следует. Более разумным выбором будет элемент мощностью не менее 2 Вт, а при длительной работе запас по мощности можно увеличить.

⚠ При использовании небольших сопротивлений, например 22 Ом, ситуация меняется. Чем меньше сопротивление, тем сильнее возрастает ток и тем больше тепла выделяется на резисторе. Поэтому такой номинал нельзя устанавливать только потому, что он уже есть под рукой.

После сборки полезно измерить фактический ток всей лампы. Если резистор или светодиодная плата быстро нагреваются, рабочий ток следует уменьшить.

Как подобрать режим, чтобы лампа работала дольше

Максимальная яркость не всегда является лучшим вариантом для автономного освещения. При питании от аккумулятора небольшое снижение тока дает сразу несколько преимуществ: уменьшается потребление энергии, снижается нагрев светодиодов и увеличивается продолжительность работы от батареи. На практике имеет смысл ориентироваться не только на сопротивление резистора, но и на фактический ток. Один и тот же номинал может давать совершенно разные результаты на разных платах.

Особенно важно учитывать следующие моменты:

• сопротивление рассчитывается по максимальному напряжению источника;
• мощность резистора выбирается с запасом;
• фактический ток после сборки желательно измерить мультиметром;
• перегрев светодиодов или резисторов является признаком неправильного режима;
• для длительной автономной работы иногда выгоднее немного снизить яркость.

В собранных вариантах подобных ламп потребление может находиться примерно в диапазоне 300–350 мА при питании от 12 В, однако это значение нельзя считать универсальным. Оно зависит от количества работающих групп, типа светодиодов, выбранного тока и сопротивления установленных резисторов.

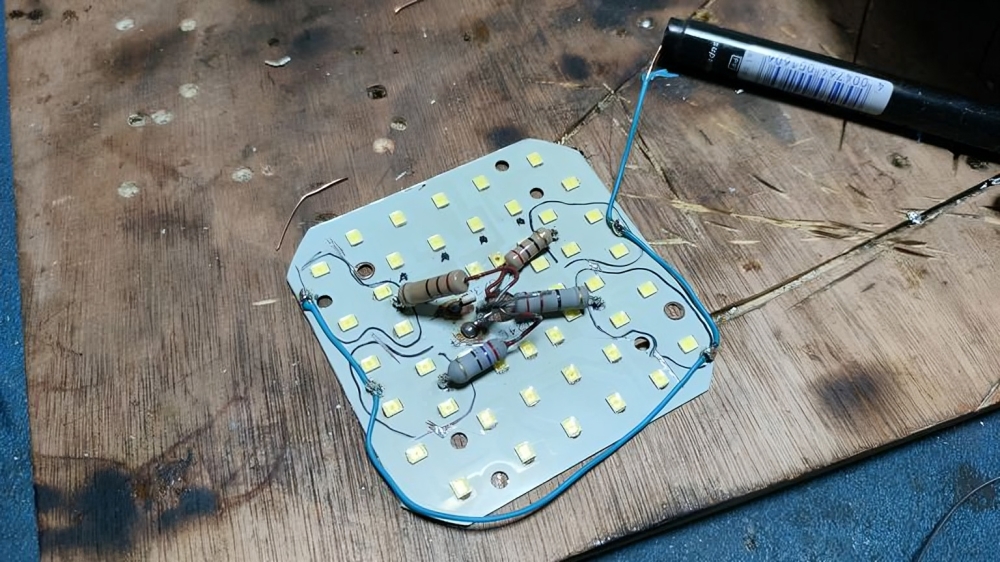

Несколько групп — несколько резисторов

Если на плате имеется несколько независимых групп, для каждой группы желательно организовать собственное ограничение тока. Это позволяет избежать ситуации, когда одна группа начинает потреблять больше тока и влияет на остальные.

Особенно нежелательно напрямую соединять параллельно разные светодиодные группы без индивидуального ограничения тока. Даже небольшое различие их параметров может привести к неравномерному распределению тока.

Если конструкция позволяет, несколько рабочих групп можно использовать одновременно. При этом каждая группа должна работать в рассчитанном для нее режиме.

Охлаждение продлевает жизнь

Снижение тока не отменяет необходимости охлаждать светодиоды. Значительная часть электрической энергии светодиодной платы в любом случае превращается в тепло, а высокая температура постепенно ухудшает характеристики и сокращает срок службы кристаллов.

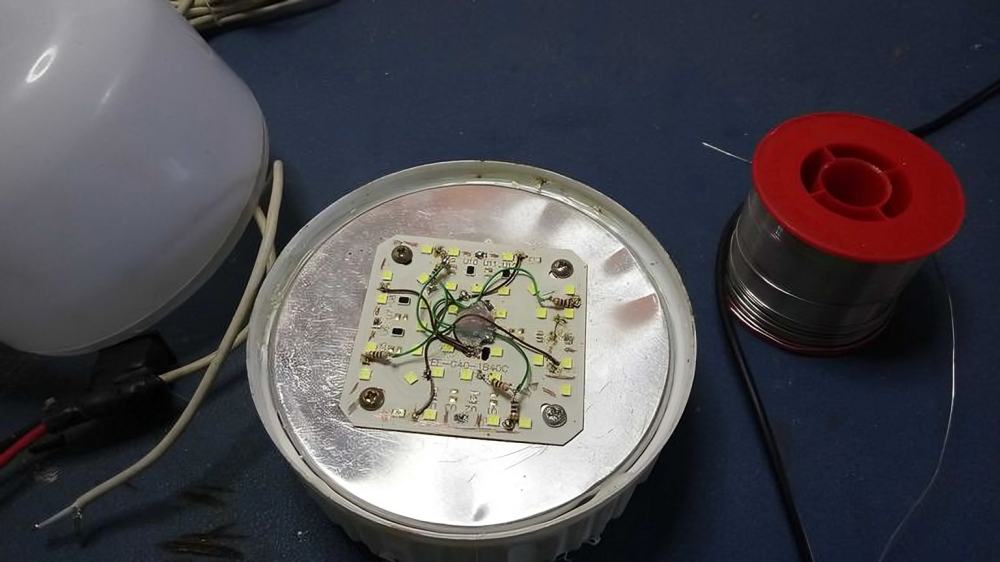

Если в исходной лампе плата была установлена на металлический корпус, желательно сохранить эту конструкцию. При необходимости между платой и алюминиевой поверхностью можно нанести тонкий слой термопасты, обеспечивающий хороший тепловой контакт.

При первом запуске желательно дать лампе поработать несколько минут и оценить нагрев платы и резисторов. Для контроля температуры удобнее использовать бесконтактный термометр, особенно если резистор имеет значительную рассеиваемую мощность.

Если лампа предназначена для постоянного освещения в сарае, мастерской, гараже или другом помещении, охлаждение становится особенно важным. Короткий тест и длительная непрерывная работа — это разные режимы.

Что делать со старым драйвером

Старая схема питания от сети после переделки не должна оставаться электрически соединенной со светодиодной платой. Недостаточно просто отключить один провод, если на плате или в соединениях сохраняется связь с сетевой частью. Перед подключением 12 В необходимо убедиться, что:

1. плата светодиодов полностью отделена от сетевого драйвера;
2. на ней нет соединения с фазой или другими участками цепи 220 В;

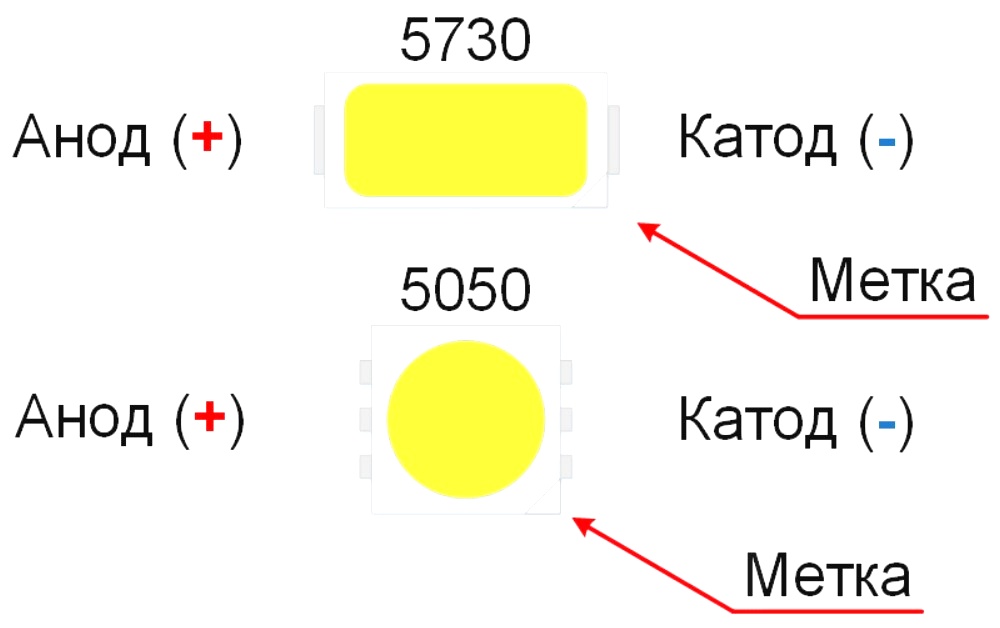

3. определены положительный и отрицательный выводы низковольтных групп;
4. все соединения надежно изолированы;
5. источник 12 В способен ограничить ток или схема содержит рассчитанные токоограничивающие элементы.

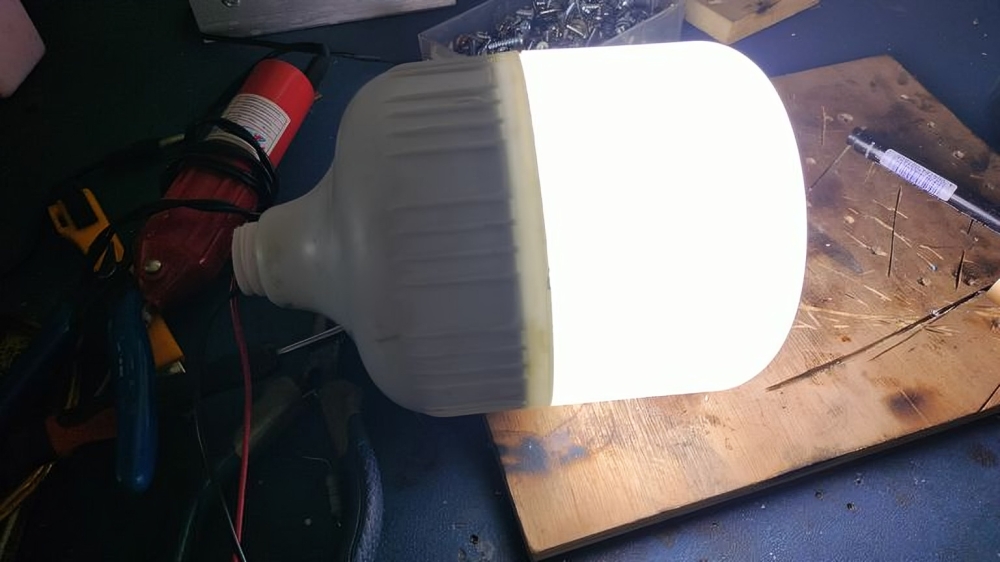

После этого переделанная конструкция уже рассматривается как низковольтный светильник, а не как устройство с исходной сетевой схемой.

Питание от аккумулятора и солнечной панели

Для автономного освещения такая переделка особенно интересна. Рабочую плату можно использовать с аккумуляторной системой, а заряд аккумулятора организовать от солнечной панели через соответствующий контроллер.

🔋 При этом аккумулятор нельзя рассматривать как идеальный источник постоянных 12 В. Его напряжение меняется в зависимости от степени заряда и режима работы системы. Именно поэтому расчет резистора по номинальным 12 В может привести к слишком большому току в некоторых режимах.

Если при максимальном напряжении батареи ток остается в допустимых пределах, светодиодная плата будет работать значительно надежнее. При необходимости можно дополнительно использовать стабилизатор тока, который обеспечивает более предсказуемый режим, чем один резистор.

Главное — не воспринимать такую переделку как простую замену источника питания. Светодиодная плата, рассчитанная на работу с сетевым драйвером, не становится автоматически совместимой с аккумулятором 12 В. Сначала необходимо определить ее реальное рабочее напряжение и ток, а затем рассчитать сопротивление и мощность резистора.
