Коэффициент мощности (англ. power factor, PF; на русском часто обозначается cos(φ)) — один из параметров, характеризующих эффективность использования электроэнергии в системах переменного тока (AC). Он играет важную роль как в технических, так и в экономических аспектах эксплуатации электрических сетей и оборудования. Понимание природы cos(φ), его составляющих и методов коррекции имеет решающее значение для инженеров-энергетиков, проектировщиков электрических систем, а также для специалистов, занимающихся обслуживанием и модернизацией энергетического оборудования.
👉 В AC мощность может быть представлена тремя основными компонентами: активной, реактивной и полной. Активная (P) выражается в ваттах (Вт) и отражает ту часть энергии, которая непосредственно превращается в полезную работу — например, в тепло, механическое движение или свет. Реактивная (Q), измеряемая в вар (вольт-амперах реактивных), не выполняет полезной работы, а лишь циркулирует между источником и потребителем, создавая дополнительные нагрузки на сеть. Полная (S), измеряемая в вольт-амперах (ВА), представляет собой векторную сумму активной и реактивной.
Cos(φ) определяется как отношение активной мощности к полной и показывает, насколько рационально используется подаваемая в цепь энергия. В идеальных условиях он равен единице (или 100 %), что означает отсутствие реактивных потерь. Но в реальных схемах он часто оказывается значительно ниже, особенно при наличии индуктивных нагрузок, таких как трансформаторы, электродвигатели и балластные устройства. Низкий коэффициент приводит к перерасходу энергии, увеличению потерь в сетях, перегрузкам оборудования и, как следствие, к дополнительным эксплуатационным затратам.
Таким образом, эффективное управление PF — это не просто техническая задача, а стратегически важный инструмент повышения энергоэффективности, снижения издержек и улучшения устойчивости всей энергосистемы.
Мощность в цепях с активными и реактивными элементами
Рассмотрим работу однофазной цепи переменного тока, где источник синусоидального напряжения 120 В и частотой 60 Гц питает чисто активную нагрузку.
$$
Z_R = 60 + j0\ \Omega \quad \text{или} \quad 60\ \Omega \angle 0^\circ
$$
$$
I = \frac{E}{Z}
$$
$$
I = \frac{120\ \text{В}}{60\ \Omega} = 2\ \text{А}
$$
где:
- \( Z_R \) — полное сопротивление резистивной нагрузки (Ом),
- \( E \) — напряжение источника (В),
- \( Z \) — сопротивление цепи (Ом),
- \( I \) — ток в схеме (А).
В этой ситуации ток, протекающий через нагрузку, составляет 2 ампера в среднеквадратичном (RMS) значении. Расчётная электромощность, выделяемая на нагрузке, — 240 ватт. Поскольку нагрузка не содержит реактивных элементов (индуктивности или ёмкости), ток и напряжение совпадают по фазе. Такие условия аналогичны постоянному току, и вычисления выполняются по тем же законам.
Если построить графики напряжения, тока и мгновенной мощности, можно заметить, что P всегда остаётся положительной. Это говорит о том, что энергия непрерывно потребляется нагрузкой и не возвращается обратно к источнику, как это происходит при наличии реактивных компонентов. В случае, если бы источником служил механический генератор, ему потребовалась бы механическая энергия, эквивалентная 240 ваттам (примерно 1/3 лошадиных сил), чтобы поддерживать вращение.
👉 Интересно отметить, что колебания мощности происходят с удвоенной частотой по сравнению с током и напряжением. Из-за этого нельзя выразить её с помощью комплексных чисел (прямоугольной или полярной формы), как это делается для других параметров схемы — напряжения, тока и сопротивления. Комплексная форма предполагает постоянное фазовое соотношение, чего невозможно достичь при разной частоте сигналов. По этой причине расчёт электромощности в цепях AC удобнее вести с помощью скалярных величин и учитывать фазовые зависимости с использованием тригонометрии.
Теперь обратимся к примеру, в котором нагрузка является полностью реактивной, например, представляет собой индуктивность.
$$
X_L = 60{,}319\ \Omega
$$
$$
Z_L = 0 + j60{,}319\ \Omega \quad \text{или} \quad 60{,}319\ \Omega \angle 90^\circ
$$
$$
I = \frac{E}{Z}
$$
$$
I = \frac{120\ \text{В}}{60{,}319\ \Omega} = 1{,}989\ \text{А}
$$
где:
- \( X_L \) — индуктивное сопротивление (Ом),
- \( Z_L \) — полное сопротивление индуктивной нагрузки (Ом),
- \( E \) — напряжение источника (В),
- \( Z \) — сопротивление (Ом),
- \( I \) — ток в цепи (А).
На графике видно, что P изменяется попеременно: положительные и отрицательные значения чередуются симметрично. Это указывает на то, что энергия в схеме не расходуется, а лишь временно передаётся от источника к нагрузке и обратно. Если бы генератор приводился в движение механически, вращать его было бы легко, поскольку нагрузка не потребляет энергию. Также индуктивный элемент не выделял бы тепло, в отличие от резистора.
Рассмотрим теперь смешанную нагрузку — с элементами как сопротивления, так и индуктивности.
$$
X_L = 60{,}319\ \Omega
$$
$$
Z_L = 0 + j60{,}319\ \Omega \quad \text{или} \quad 60{,}319\ \Omega \angle 90^\circ
$$
$$
Z_R = 60 + j0\ \Omega \quad \text{или} \quad 60\ \Omega \angle 0^\circ
$$
$$
Z_{\text{total}} = 60 + j60{,}319\ \Omega \quad \text{или} \quad 85{,}078\ \Omega \angle 45{,}152^\circ
$$
$$
I = \frac{E}{Z}
$$
$$
I = \frac{120\ \text{В}}{85{,}078\ \Omega} = 1{,}410\ \text{А}
$$
где:
- \( X_L \) — индуктивное сопротивление (Ом),
- \( Z_L \) — сопротивление индуктивной нагрузки (Ом),
- \( Z_R \) — сопротивление резистивной нагрузки (Ом),
- \( Z_{\text{total}} \) — полное сопротивление (Ом),
- \( E \) — напряжение источника (В),
- \( I \) — ток в цепи (А).
Для индуктивности 160 мГн на частоте 60 Гц индуктивное сопротивление составляет 60,319 Ом. В сумме с активным сопротивлением 60 Ом общее комплексное будет \( 60 + j60{,}319 \) Ом или 85,078 Ом под углом 45,152°. Для получения значения тока используем модуль напряжения и модуля сопротивления: \( 120 \, \text{В} / 85{,}078 \, \text{Ом} = 1{,}410 \, \text{А} \). Такое значение покажет амперметр.
Поскольку индуктивность не расходует энергию, она лишь временно накапливает и возвращает её в сеть. Следовательно, всё рассеивание энергии происходит в активной части нагрузки. На графике видно, как I, U (e) и P взаимодействуют в такой цепи.
В комбинированной схеме потребляется больше энергии, чем возвращается. Индуктивность не выделяет энергию, но резистор её расходует.
Как и в чисто реактивной схеме, мгновенная мощность колеблется между положительными и отрицательными значениями. Но в этом случае положительная составляющая преобладает — это значит, что суммарно цепь потребляет энергию. Возвращаемая мощность — результат работы реактивного компонента, но из-за наличия сопротивления общая остаётся положительной, так как активный элемент рассеивает энергию (чаще всего в виде тепла).
Если источник — механический генератор, он будет расходовать столько энергии, сколько составляет среднее значение между положительными и отрицательными полуволнами P.
👉 Следует отметить, что анализ электромощности в AC усложняется разницей частот и определения фазового угла. В то время как угол между напряжением и током указывает на временной сдвиг, фазовый угол для электромощности отражает баланс между потребляемой и возвращаемой энергией. Именно поэтому для расчётов предпочтительно использовать скалярные значения напряжения, тока, сопротивления и реактивности — они дают точный и практичный результат, в отличие от комплексных форм.
Истинная, реактивная и полная мощность
Известно, что реактивные нагрузки, такие как катушки индуктивности и конденсаторы, не рассеивают энергию, зато вызывают падение напряжения и потребление тока, что создает ложное впечатление, что они действительно её рассеивают. Эта «фантомная мощность» называется реактивной, и измеряется в единицах, называемых вольт-амперами-реактивными (ВАР), а не в ваттах. Математический символ для реактивной мощности — большая буква Q. Фактическое количество мощности, которое используется или рассеивается в схеме, называется истинной, и измеряется в ваттах (обозначается большой буквой P, как обычно). Сочетание реактивной и истинной называется полной, и оно представляет собой произведение напряжения и тока в цепи, без учета фазового угла. Измеряется в вольт-амперах (ВА) и обозначается большой буквой S.
Как правило, полная зависит от диссипативных элементов цепи, обычно сопротивлений (R). Реактивная зависит от реактанса цепи (X). Кажущаяся P зависит от общего сопротивления (Z). Поскольку для вычисления используются скалярные величины, любые исходные комплексные величины, такие как напряжение, ток и импеданс, должны быть представлены их полярными величинами, а не реальной или мнимой компонентой в прямоугольных координатах. Например, если рассчитываем истинную мощность по току и сопротивлению, то должно использовать полярную величину для тока, а не только «реальную» или «мнимую» часть тока. Если рассчитываем полную по напряжению и сопротивлению, обе эти комплексные величины должны быть приведены к полярным величинам для скалярных вычислений.
Существуют несколько уравнений для связи трех типов электромощности с сопротивлением, реактансом и импедансом (все с использованием скалярных величин):
P — активная:
$$
P = I^2 R \quad \text{или} \quad P = \frac{E^2}{R}
$$
Измеряется в ваттах (Вт)
Q — реактивная:
$$
Q = I^2 X \quad \text{или} \quad Q = \frac{E^2}{X}
$$
Измеряется в вольт-амперах реактивных (ВАР)
S — полная:
$$
S = I^2 Z \quad \text{или} \quad S = \frac{E^2}{Z} \quad \text{или} \quad S = I \cdot E
$$
Измеряется в вольт-амперах (ВА)
Следует отметить, что имеется по два уравнения для расчета истинной и реактивной мощности. Для расчета полной доступно три уравнения, одно из которых, P=IE, полезно только для этой цели. Изучите следующие схемы и посмотрите, как эти три типа взаимосвязаны для: чисто резистивной нагрузки, чисто реактивной нагрузки и резистивно-реактивной.
Чисто резистивная нагрузка:
P = активная = I²R = 240 Вт
Q = реактивная = I²X = 0 Вар
S = полная = I²Z = 240 ВА
Чисто реактивная нагрузка:
P = активная = I²R = 0 Вт
Q = реактивная = I²X = 238,73 Вар
S = полная = I²Z = 238,73 ВА
Резистивно-реактивная нагрузка:
P = активная = I²R = 119,365 Вт
Q = реактивная = I²X = 119,998 Вар
S = полная = I²Z = 169,256 ВА
Эти три типа — истинная, реактивная и кажущаяся — взаимосвязаны в тригонометрической форме. Это называется треугольником мощности:
Используя законы тригонометрии, можем вычислить длину любой стороны (количество любого типа мощности), зная длины двух других сторон или длину одной стороны и угол.
Расчет коэффициента мощности
Угол в «треугольнике мощности» графически показывает соотношение между количеством рассеиваемой (или потребляемой) мощности и количеством поглощенной/возвращенной. Этот угол также совпадает с углом сопротивления цепи в полярной форме. Когда это соотношение между истинной электромощностью и кажущейся выражается как дробь, оно называется коэффициентом мощности (cos(φ) или PF) для данной схемы. Поскольку истинная и кажущаяся мощность представляют собой смежную и гипотенузу в прямоугольном треугольнике соответственно, cos(φ) также равен косинусу этого фазового угла. Рассмотрим значения из последнего примера цепи:
$$
\text{PF} = \frac{\text{Действительная мощность}}{\text{Полная мощность}}
$$
$$
\text{PF} = \frac{119{,}365\ \text{Вт}}{169{,}256\ \text{ВА}}
$$
$$
\text{PF} = 0{,}705
$$
$$
\cos 45{,}152^\circ = 0{,}705
$$
Угол фазового сдвига (в полярной форме) = \( 0{,}272^\circ \)
$$
\cos 0{,}272^\circ = 0{,}9999887
$$
Следует отметить, что cos(φ), как и все измерения отношений, является безразмерной величиной.
Для чисто резистивной цепи cos(φ) равен 1 (идеально), потому что реактивная мощность равна нулю. Здесь треугольник мощности будет выглядеть как горизонтальная линия, поскольку противоположная сторона (реактивная мощность) будет иметь нулевую длину.
Для чисто индуктивной цепи cos(φ) равен нулю, потому что истинная равна нулю. Здесь треугольник мощности будет выглядеть как вертикальная линия, потому что смежная сторона (истинная мощность) будет иметь нулевую длину.
То же самое можно сказать и для чисто ёмкостной цепи. Если в схеме нет диссипативных (резистивных) элементов, то истинная мощность должна быть равна нулю, а общая будет чисто реактивной. Треугольник мощности для чисто ёмкостной схемы снова будет вертикальной линией (направленной вниз, в отличие от вертикальной линии для чисто индуктивной цепи).
👉 PF может быть важным аспектом при работе с переменным током, потому что любой cos(φ) меньше 1 означает, что проводка цепи должна проводить больший ток, чем потребовался бы при отсутствии реактивного сопротивления для подачи той же (истинной) мощности на резистивную нагрузку. Если бы последняя цепь была чисто резистивной, мы смогли бы передать полные 169,256 ватт на нагрузку с тем же током 1,410 ампер, а не те же 119,365 ватт, которые она сейчас рассеивает с тем же током. Плохой PF создает неэффективную систему доставки мощности.
Плохой PF можно исправить, парадоксально, добавлением другой нагрузки, которая будет потреблять равное и противоположное количество реактивной мощности, чтобы нейтрализовать эффект индуктивного реактанса нагрузки. Индуктивный реактанс может быть компенсирован только ёмкостным реактансом, поэтому мы должны добавить конденсатор параллельно цепи как дополнительную нагрузку. Эффект этих двух противоположных реактансов в параллели заключается в том, что общее сопротивление становится равным ее общему сопротивлению (чтобы фазовый угол импеданса стал равным нулю или хотя бы ближе к нулю).
Поскольку мы знаем, что (неисправленная) реактивная составляет 119,998 ВАР (индуктивная), нужно вычислить правильный размер конденсатора, чтобы создать такое же количество (ёмкостной) реактивной. Поскольку этот конденсатор будет непосредственно параллелен источнику (с известным напряжением), используем формулу, которая начинается с напряжения и реактивного сопротивления:
Реактивная мощность:
$$
Q = \frac{E^2}{X}
$$
Решаем для \( X \):
$$
X = \frac{E^2}{Q}
$$
$$
X = \frac{(120\ \text{В})^2}{119{,}998\ \text{ВАР}}
$$
$$
X = 120{,}002\ \Omega
$$
Решаем для ёмкости \( C \):
$$
C = \frac{1}{2 \pi f X_c}
$$
$$
C = \frac{1}{2 \pi (60\ \text{Гц}) (120{,}002\ \Omega)}
$$
$$
C = 22{,}105\ \mu\text{Ф}
$$
Давайте используем округленное значение ёмкости конденсатора 22 мкФ и посмотрим, что произойдет:
Конденсатор параллельно исправляет отстающий PF индуктивной нагрузки.
Общее сопротивление:
$$
Z_{\text{total}} = Z_L \parallel (Z_L + Z_R)
$$
$$
Z_{\text{total}} = (120{,}57\ \Omega \angle 90^\circ) \parallel (60{,}319\ \Omega \angle 90^\circ — 60\ \Omega \angle 0^\circ)
$$
$$
Z_{\text{total}} = 120{,}64\ \Omega \angle 0{,}2724^\circ
$$
Действительная мощность:
$$
P = I^2 R = 119{,}365\ \text{Вт}
$$
Полная мощность:
$$
S = I Z = 119{,}366\ \text{ВА}
$$
Общий cos(φ) значительно улучшился. Основной ток был уменьшен с 1,41 ампера до 994,7 миллиампер, в то время как электромощность, рассеиваемая на нагрузочном резисторе, осталась неизменной — 119,365 ватт. Коэффициент мощности теперь гораздо ближе к 1.
$$
\text{Коэффициент мощности} = \frac{119{,}365\ \text{Вт}}{119{,}366\ \text{ВА}}
$$
$$
\text{Коэффициент мощности} = 0{,}9999887
$$
Угол фазового сдвига (в полярной форме) = \( 0{,}272^\circ \)
$$
\cos 0{,}272^\circ = 0{,}9999887
$$
Поскольку угол сопротивления всё еще положителен, то знаем, что цепь всё еще более индуктивна, чем ёмкостна. Если бы усилия по коррекции cos(φ) были идеально точными, мы бы пришли к углу, равному нулю, или к чисто резистивной схеме. Если бы добавили слишком большой конденсатор параллельно, угол стал отрицательным, что указывало бы на то, что цепь больше ёмкостная, чем индуктивная.
Общий ток (Itotal) находится в фазе с приложенным напряжением (Vtotal), что указывает на фазовый угол, близкий к нулю. Это не совпадение. Ток, отстающий от напряжения в индуктивности, вызвал бы фазовое отставание общего тока где-то между (Itotal) и IL. Однако ведущий ток конденсатора, IC, компенсирует отставание тока индуктора. Результат — фазовый угол общего тока находится между токами индуктора и конденсатора. Более того, этот общий ток (Itotal) был заставлен быть в фазе с общим приложенным напряжением (Vtotal) путем расчета соответствующего значения конденсатора.
Так как общее напряжение и ток находятся в фазе, произведение этих двух волн, мощность, всегда будет положительным в течение 60 Гц цикла.
Коррекция коэффициента мощности
Когда возникает необходимость исправить плохой PF в системе переменного тока, скорее всего не выйдет точно знать индуктивность нагрузки в генри для расчетов. Возможно, под рукой будет ваттметр, который покажет cos(φ) (число от 0 до 1), и кажущуюся мощность (которую можно вычислить, умножив показания вольтметра в вольтах на показания амперметра в амперах). В менее благоприятных условиях, возможно, придется использовать осциллограф для сравнения форм волн напряжения и тока, измерения фазового сдвига в градусах и вычисления коэффициента мощности по косинусу этого фазового сдвига.
Наиболее вероятно, будет доступ к ваттметру для измерения истинной мощности, и его показания можно сравнить с расчетом кажущейся (умножив общее напряжение на общий ток). Исходя из значений истинной и кажущейся, можно определить реактивную мощность и сам cos(φ). Давайте рассмотрим пример задачи, чтобы увидеть, как это работает:
На схеме ваттметр показывает истинную мощность, произведение показаний вольтметра и амперметра дает кажущуюся. Для начала необходимо рассчитать кажущуюся в кВА. Можем сделать это, умножив напряжение нагрузки на ток нагрузки:
$$
S = U \times I = 240 \, \text{В} \times 9.615 \, \text{А} = 2.308 \, \text{kVA}
$$
Как видим, 2.308 кВА — это гораздо большее значение, чем 1.5 кВт, что говорит о том, что PF в этой цепи довольно плохой (значительно меньше 1). Теперь рассчитываем PF этой нагрузки, разделив истинную мощность на кажущуюся:
$$
\text{PF} = \frac{P_{\text{истинная}}}{S_{\text{кажущаяся}}} = \frac{1.5 \, \text{kW}}{2.308 \, \text{kVA}} = 0.650
$$

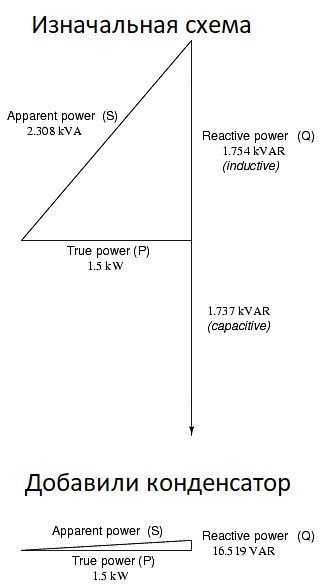

Используя это значение для коэффициента мощности, можем построить треугольник мощности и на основе этого вычислить реактивную мощность нагрузки.
Чтобы определить неизвестную величину (реактивная), используем теорему Пифагора «в обратном порядке», зная длину гипотенузы (кажущаяся) и длину смежной стороны (истинная):
$$
Q = \sqrt{S^2 — P^2} = \sqrt{(2.308)^2 — (1.5)^2} = 1.754 \, \text{kVAR}
$$
Если эта нагрузка — электродвигатель или другая промышленная нагрузка AC, то она будет иметь отстающий (индуктивный) коэффициент, что означает, что нам придется исправить это с помощью конденсатора соответствующего размера, подключенного параллельно. Теперь, зная количество реактивной мощности (1.754 кВАР), можем рассчитать размер конденсатора, необходимого для компенсации ее эффекта:
Реактивная мощность:
$$
Q = \frac{E^2}{X}
$$
Решаем для \( X \):
$$
X = \frac{E^2}{Q}
$$
$$
X = \frac{(240\ \text{В})^2}{1{,}754\ \text{кВАР}}
$$
$$
X = 32{,}845\ \Omega
$$
Решаем для ёмкости \( C \):
$$
X_c = \frac{1}{2 \pi f C}
$$
$$
C = \frac{1}{2 \pi f X_c}
$$
$$
C = \frac{1}{2 \pi (60\ \text{Гц}) (32{,}845\ \Omega)}
$$
$$
C = 80{,}761\ \mu\text{Ф}
$$
Используем для этого конденсатор емкостью 80 мкФ и рассчитаем результат.
Конденсатор емкостью 80 мкФ будет иметь ёмкостное сопротивление 33,157 Ом, что дает ток 7,238 ампер и соответствующую реактивную 1,737 кВАР (только для конденсатора). Поскольку ток конденсатора отстает на 180° от индуктивного тока нагрузки, реактивная мощность конденсатора будет напрямую вычитать из реактивной мощности нагрузки, что приведет к:
$$
Q_{\text{итоговая}} = 1.754 \, \text{kVAR} — 1.737 \, \text{kVAR} = 0.017 \, \text{kVAR}
$$
Это исправление, конечно, не изменит количество истинной мощности, потребляемой нагрузкой, но приведет к значительному снижению кажущейся и общего тока, потребляемого от источника 240 В. Теперь, зная истинную и новую реактивную, можем рассчитать новый cos(φ) с использованием стандартной формы теоремы Пифагора:
$$
\text{PF}_{\text{новый}} = \frac{P}{S_{\text{новый}}} = \frac{1.5 \, \text{kW}}{1.5009 \, \text{kVA}} = 0.99994
$$
Новый общий ток будет:
$$
I_{\text{новый}} = \frac{S_{\text{новый}}}{U} = \frac{1.5009 \, \text{kVA}}{240 \, \text{В}} = 6.25 \, \text{А}
$$
Это значительное улучшение по сравнению с нескорректированным значением тока (9.615 А)! Этот более низкий общий ток приведет к меньшим потерям тепла в проводке, что означает большую эффективность (меньше потерь энергии).
