Индуктивность — это физическая величина, которая характеризует способность элемента электрической цепи накапливать энергию в магнитном поле при прохождении через него электрического тока. Обозначается она символом \(L\) и измеряется в генри (Гн). Один генри соответствует такой индуктивности, при которой изменение тока на 1 ампер в секунду вызывает электродвижущую силу (ЭДС) самоиндукции в 1 вольт.
Это свойство лежит в основе работы многих устройств, таких как трансформаторы, фильтры, источники питания и радиоаппаратура. Без понимания индуктивности невозможно проектировать надежные и эффективные электрические схемы, поэтому ее расчет — важный навык для инженеров и любителей электроники.
Что такое дроссель и его роль в электронике
Дроссель — это устройство, основным элементом которого является катушка индуктивности. Его задача заключается в управлении электрическими токами и сигналами: он может сглаживать пульсации напряжения, ограничивать резкие изменения тока или накапливать энергию для последующей отдачи в цепь. Дроссели применяются в самых разных областях: от бытовых приборов, таких как блоки питания компьютеров, до сложных систем, например, в радиопередатчиках или электромобилях. Конструктивно дроссель может быть простым — катушка провода на каркасе, или сложным — с магнитным сердечником и защитным корпусом. Его параметры, включая индуктивность, определяют эффективность работы в конкретной схеме.
Цель этой статьи — подробно объяснить, как рассчитать индуктивность дросселя, какие факторы влияют на этот параметр и как применять полученные знания на практике. Мы разберем теоретические основы, выведем ключевые формулы, приведем примеры расчетов для разных типов дросселей и дадим рекомендации по их проектированию. Задача — сделать материал доступным как для новичков, так и для специалистов, желающих углубить свои знания. Материал будет включать исторические справки, практические советы и анализ современных тенденций, чтобы охватить данную тему со всех сторон, не оставляя белых пятен.
Физические основы индуктивности
Закон самоиндукции и формула
Явление самоиндукции описывается законом Фарадея: при изменении тока в проводнике возникает ЭДС, которая противодействует этому изменению. Математически это выражается через формулу:
\[ \mathcal{E} = -L \frac{di}{dt}, \]
где \(\mathcal{E}\) — ЭДС самоиндукции (в вольтах), \(L\) — индуктивность (в генри), \(\frac{di}{dt}\) — скорость изменения тока (в амперах в секунду). Знак минус указывает на то, что ЭДС направлена против изменения тока, что соответствует правилу Ленца. Эта зависимость показывает, что чем выше индуктивность, тем сильнее катушка сопротивляется колебаниям тока, что и делает дроссель полезным в фильтрации.

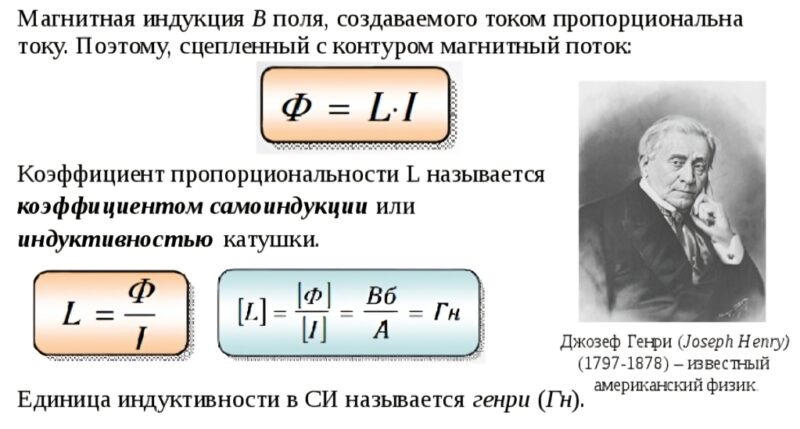

Природа магнитного поля в катушке
Когда электрический ток проходит через витки катушки, вокруг каждого витка формируется магнитное поле. Эти поля складываются, создавая общий магнитный поток, который пронизывает катушку. Связь между током и магнитным потоком определяется через индуктивность:
\[ \Phi = L \cdot I, \]
где \(\Phi\) — магнитный поток (в веберах), \(I\) — сила тока (в амперах). Чем больше витков и чем сильнее ток, тем больше магнитный поток, а значит, выше индуктивность. Если в катушке есть сердечник из материала с высокой магнитной проницаемостью, поток усиливается, что также увеличивает \(L\).
Единицы измерения индуктивности
Единица индуктивности — генри — названа в честь американского ученого Джозефа Генри, исследовавшего электромагнитные явления. Один генри — это большая величина, поэтому в реальных устройствах чаще используются производные единицы: миллигенри (мГн, 10⁻³ Гн), микрогенри (мкГн, 10⁻⁶ Гн) и наногенри (нГн, 10⁻⁹ Гн). Например, дроссель в фильтре питания может иметь индуктивность 5 мГн, а в высокочастотной схеме — 10 мкГн. Понимание этих единиц важно для правильного выбора компонентов и трактовке расчетов.
| Наименование | Обозначение | Значение в генри (Гн) |
|---|---|---|
| Генри | H (Гн) | 1 H |
| Миллигенри | mH (мГн) | 1 мГн = 10⁻³ H |
| Микрогенри | µH (мкГн) | 1 мкГн = 10⁻⁶ H |
| Наногенри | nH (нГн) | 1 нГн = 10⁻⁹ H |
| Пикогенри | pH (пГн) | 1 пГн = 10⁻¹² H |

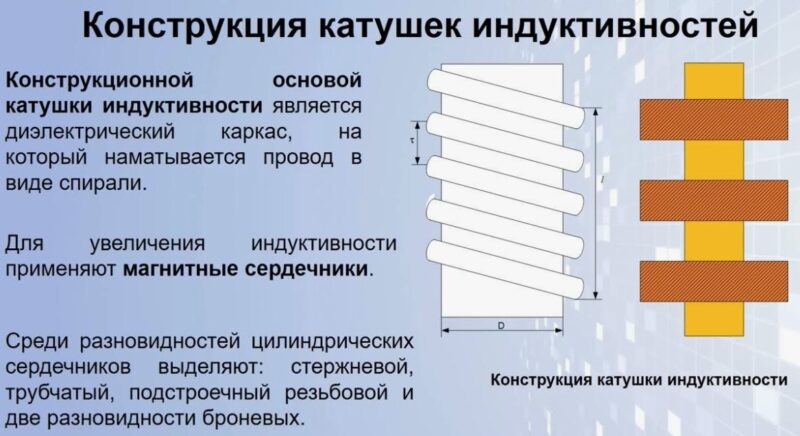

Конструкция типового дросселя
Дроссель состоит из нескольких ключевых частей:
- Катушка: проводник, обычно медный, намотанный в виде спирали или соленоида. Количество витков и диаметр провода влияют на индуктивность и сопротивление.
- Сердечник: материал, который усиливает магнитное поле. Это может быть воздух (магнитная проницаемость близка к \(\mu_0 = 4\pi \cdot 10^{-7} \, Гн/м\)), феррит, железо или специальные сплавы. Сердечник не обязателен, но его наличие резко увеличивает \(L\).
- Корпус: защитная оболочка, предохраняющая катушку от внешних воздействий — влаги, пыли, механических повреждений. В простых дросселях корпус может отсутствовать.

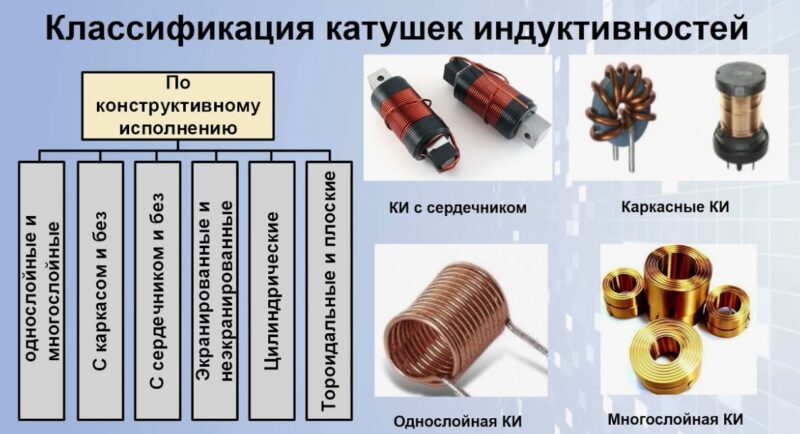

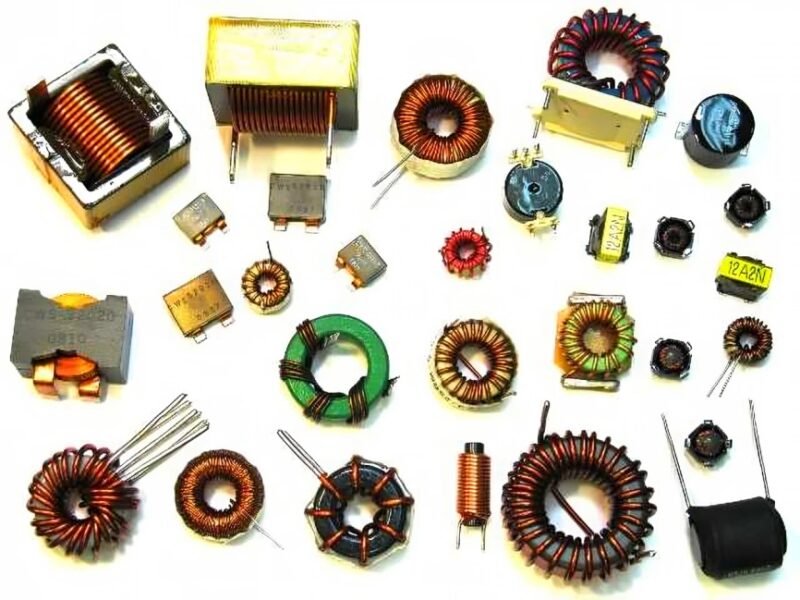

Типы дросселей по конструкции
Дроссели различаются по форме и назначению:
- Соленоидальные: цилиндрические катушки, простые в изготовлении, но с рассеянным магнитным полем.
- Тороидальные: кольцевые катушки с замкнутым магнитным контуром, что повышает эффективность и снижает помехи.
- Плоские: спиральные катушки, используемые в компактных устройствах, таких как микросхемы.
Каждый тип имеет свои преимущества и ограничения, которые нужно учитывать при расчете.
Влияние конструкции на параметры
Конструкция дросселя напрямую влияет на его характеристики. Например, тороидальный дроссель с ферритовым сердечником обеспечивает большую индуктивность при меньшем числе витков, чем соленоид с воздушным зазором. Длина провода и толщина изоляции определяют паразитное сопротивление, а плотность намотки — паразитную емкость. Все эти параметры нужно анализировать при проектировании, чтобы добиться оптимальных результатов.
Факторы определяющие индуктивность
Количество витков
Индуктивность пропорциональна квадрату числа витков (\(N^2\)). Это связано с тем, что каждый виток добавляет свой вклад в магнитное поле, а их взаимодействие усиливает общий эффект. Например, удвоение числа витков (с 50 до 100) увеличивает \(L\) в четыре раза.
Площадь поперечного сечения
Площадь сечения катушки (\(S\)) определяет, сколько магнитных силовых линий проходит через нее. Чем больше \(S\), тем выше магнитный поток и, соответственно, индуктивность. Для цилиндрической катушки \(S = \pi r^2\), где \(r\) — радиус.
Длина катушки
Длина катушки (\(l\)) обратно пропорциональна индуктивности. При увеличении \(l\) плотность витков на единицу длины уменьшается, что снижает концентрацию магнитного поля. Это важно учитывать при проектировании компактных дросселей.
Магнитная проницаемость сердечника
Магнитная проницаемость (\(\mu\)) равна \(\mu_0 \cdot \mu_r\), где \(\mu_0\) — проницаемость вакуума, а \(\mu_r\) — относительная проницаемость материала. У воздуха \(\mu_r \approx 1\), у феррита — 100–2000, у железа — до 5000. Чем выше \(\mu\), тем больше \(L\) при тех же размерах.
Геометрия и форма катушки
Форма катушки влияет на распределение магнитного поля. У тороидов поле полностью замкнуто внутри сердечника, что повышает эффективность. У соленоидов часть поля рассеивается, снижая \(L\). Плоские катушки дают меньшую индуктивность, но удобны для миниатюризации.
Формулы для расчета индуктивности
Индуктивность соленоида с воздушным сердечником
Для длинной катушки без магнитного сердечника (воздушный зазор) индуктивность вычисляется по формуле:
\[ L = \mu_0 \cdot \frac{N^2 \cdot S}{l}, \]
где \(\mu_0 = 4\pi \cdot 10^{-7} \, Гн/м\) — магнитная проницаемость вакуума, \(N\) — число витков, \(S\) — площадь поперечного сечения (в м²), \(l\) — длина катушки (в м).
Пример: катушка с \(N = 200\), диаметром 4 см (\(S = \pi \cdot (0,02)^2 = 1,26 \cdot 10^{-3} \, м^2\)), длиной \(l = 0,2 \, м\).
\[ L = 4\pi \cdot 10^{-7} \cdot \frac{200^2 \cdot 1,26 \cdot 10^{-3}}{0,2} = \]
\[= 2,51 \cdot 10^{-4} \, Гн = 251 \, мкГн. \]
Эта формула точна для катушек, где длина значительно превышает диаметр.
Индуктивность соленоида с магнитным сердечником
Если в катушке используется сердечник с относительной магнитной проницаемостью \(\mu_r\), формула принимает вид:
\[ L = \mu_0 \cdot \mu_r \cdot \frac{N^2 \cdot S}{l}. \]
Возьмем тот же пример, но добавим ферритовый сердечник с \(\mu_r = 1000\):
\[ L = 4\pi \cdot 10^{-7} \cdot 1000 \cdot \frac{40000 \cdot 1,26 \cdot 10^{-3}}{0,2} = \]
\[ = 2,51 \cdot 10^{-1} \, Гн = 251 \, мГн. \]
Сердечник увеличил индуктивность в 1000 раз, что показывает его огромное влияние на параметр.
Индуктивность тороидальной катушки
Для тороида, где магнитное поле замкнуто внутри кольцевого сердечника, применяется формула:
\[ L = \mu_0 \cdot \mu_r \cdot \frac{N^2 \cdot h \cdot \ln(b/a)}{2\pi}, \]
где \(h\) — высота тороида, \(b\) — внешний радиус, \(a\) — внутренний радиус.
Пример: \(N = 80\), \(h = 0,02 \, м\), \(b = 0,05 \, м\), \(a = 0,02 \, м\), \(\mu_r = 1200\).
\[ L = 4\pi \cdot 10^{-7} \cdot 1200 \cdot \frac{80^2 \cdot 0,02 \cdot \ln(2,5)}{2\pi} = \]
\[ = 2,81 \cdot 10^{-2} \, Гн = 28,1 \, мГн. \]
Тороидальная форма обеспечивает высокую индуктивность при компактных размерах.
Упрощенные формулы для коротких катушек
Если длина катушки сравнима с диаметром, точность базовой формулы падает. Используют корректировку:
\[ L = \mu_0 \cdot \frac{N^2 \cdot S}{l} \cdot K, \]
где \(K\) — коэффициент, зависящий от отношения \(l/d\) (длина к диаметру). Для \(l/d = 1\) \(K \approx 0,8\).
Пример: \(N = 50\), \(S = 7,07 \cdot 10^{-4} \, м^2\), \(l = 0,03 \, м\), \(d = 0,03 \, м\), \(K = 0,8\).
\[ L = 4\pi \cdot 10^{-7} \cdot \frac{50^2 \cdot 7,07 \cdot 10^{-4}}{0,03} \cdot 0,8 = \]
\[ = 4,71 \cdot 10^{-5} \, Гн = 47,1 \, мкГн. \]
Практические примеры расчета
Пример 1: Расчет дросселя с воздушным сердечником
Задача: спроектировать дроссель с \(L = 100 \, мкГн\). Параметры: \(N = 150\), \(S = 5 \cdot 10^{-4} \, м^2\), \(l = 0,15 \, м\).
\[ L = 4\pi \cdot 10^{-7} \cdot \frac{150^2 \cdot 5 \cdot 10^{-4}}{0,15} = \]
\[ = 9,42 \cdot 10^{-5} \, Гн = 94,2 \, мкГн. \]
Чтобы достичь 100 мкГн, увеличим \(N\) до 155:
\[ L = 4\pi \cdot 10^{-7} \cdot \frac{155^2 \cdot 5 \cdot 10^{-4}}{0,15} = \]
\[ = 1,01 \cdot 10^{-4} \, Гн = 101 \, мкГн. \]
Результат соответствует требованиям.
Пример 2: Дроссель с ферритовым сердечником
Требуется \(L = 10 \, мГн\). Параметры: \(\mu_r = 800\), \(N = 90\), \(S = 6 \cdot 10^{-4} \, м^2\), \(l = 0,1 \, м\).
\[ L = 4\pi \cdot 10^{-7} \cdot 800 \cdot \frac{90^2 \cdot 6 \cdot 10^{-4}}{0,1} = \]
\[ = 4,89 \cdot 10^{-3} \, Гн = 4,89 \, мГн. \]
Увеличим \(N\) до 120:
\[ L = 4\pi \cdot 10^{-7} \cdot 800 \cdot \frac{120^2 \cdot 6 \cdot 10^{-4}}{0,1} = \]
\[ = 8,73 \cdot 10^{-3} \, Гн = 8,73 \, мГн. \]
Для точного значения 10 мГн подберем \(N = 130\):
\[ L = 1,01 \cdot 10^{-3} \cdot 10140 = 10,2 \, мГн. \]
Пример 3: Проектирование тороидального дросселя
Требуется \(L = 5 \, мГн\). Параметры: \(\mu_r = 1000\), \(N = 60\), \(h = 0,015 \, м\), \(b = 0,04 \, м\), \(a = 0,015 \, м\).
\[ L = 4\pi \cdot 10^{-7} \cdot 1000 \cdot \frac{60^2 \cdot 0,015 \cdot \ln(2,67)}{2\pi} = \]
\[ = 5,61 \cdot 10^{-3} \, Гн = 5,61 \, мГн. \]
Уменьшим \(N\) до 55:
\[ L = 2 \cdot 10^{-4} \cdot \frac{3025 \cdot 0,015 \cdot 0,981}{1} = \]
\[ = 4,45 \cdot 10^{-3} \, Гн = 4,45 \, мГн. \]
Для точности возьмем \(N = 58\):
\[ L = 2 \cdot 10^{-4} \cdot 49,42 = 4,94 \, мГн. \]
Учет паразитных эффектов
Паразитная емкость между витками
Между соседними витками катушки возникает емкость, особенно заметная на высоких частотах. Она снижает эффективную индуктивность и создает резонанс:
\[ f = \frac{1}{2\pi \sqrt{L \cdot C}}, \]
где \(C\) — паразитная емкость (обычно 10–100 пФ). Например, при \(L = 1 \, мГн\), \(C = 50 \, пФ\):
\[ f = \frac{1}{2\pi \sqrt{10^{-3} \cdot 50 \cdot 10^{-12}}} = 712 \, кГц. \]
Это ограничивает частотный диапазон дросселя.
Скин-эффект и его влияние
На высоких частотах ток течет только по поверхности проводника, уменьшая эффективное сечение и увеличивая сопротивление. Для провода диаметром 1 мм скин-слой на 1 МГц составляет около 0,07 мм, что требует использования многожильного провода (литцендрата).
Насыщение сердечника при высоких токах
При превышении критического тока магнитная проницаемость сердечника (\(\mu_r\)) падает из-за насыщения материала. Например, для феррита с \(B_{sat} = 0,3 \, Тл\) и \(S = 10^{-4} \, м^2\) предельный ток:
\[ I_{max} = \frac{B_{sat} \cdot S}{\mu_0 \cdot \mu_r \cdot N}. \]
Для \(N = 100\), \(\mu_r = 1000\):
\[ I_{max} = \frac{0,3 \cdot 10^{-4}}{4\pi \cdot 10^{-7} \cdot 1000 \cdot 100} = 0,24 \, А. \]
Превышение этого значения снижает \(L\).
Выбор материалов для дросселя
Материалы проводника
- Медь: высокая проводимость (59,6 МСм/м), стандартный выбор.
- Алюминий: легче, но проводимость ниже (37 МСм/м).
- Серебро: проводимость 63 МСм/м, но дорого, для спецприменений.
Типы сердечников и их свойства
- Воздух: \(\mu_r = 1\), для ВЧ, нет насыщения.
- Феррит: \(\mu_r = 100–2000\), универсален, но хрупкий.
- Железо: \(\mu_r = 50–5000\), для НЧ, тяжелое.
Изоляция и защитные покрытия
- Лакированная проволока (эмаль) для витков.
- Пластиковый корпус или термоусадка для защиты от внешних факторов.
| Материал | Свойства | Частоты | Применение |
|---|---|---|---|
| Феррит | Высокая проницаемость, низкие потери на ВЧ | 10 кГц – 1 ГГц | Фильтры помех, ВЧ-дроссели, импульсные источники питания |
| Порошковое железо | Средняя проницаемость, низкие потери при больших токах | 10 кГц – 500 кГц | Инверторы, дроссели для питания процессоров, фильтры PFC |
| Аморфные и нанокристаллические сплавы | Высокая магнитная проницаемость, низкие потери, хорошая термостабильность | 10 Гц – 100 кГц | Высокоэффективные дроссели, фильтры ЭМС, источники бесперебойного питания (ИБП) |
| Кремнистая электротехническая сталь (Silicon Steel) | Высокая механическая прочность, хорошая термостойкость | 50 Гц – 10 кГц | Дроссели в силовой электронике, трансформаторы |
| Воздушный сердечник | Нет насыщения, низкие потери, но требуется больше витков | 100 кГц – 10 ГГц | ВЧ-дроссели, антенны, схемы связи |
Методы измерения индуктивности

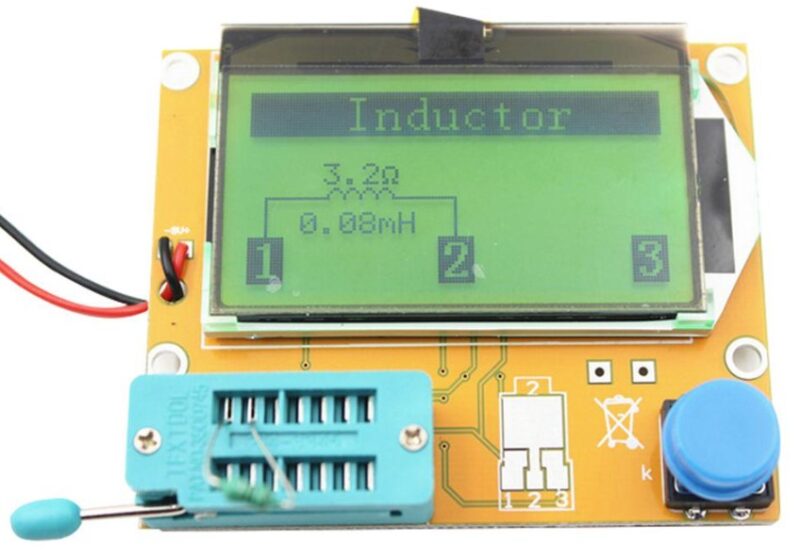

Использование LCR-метра
Самый простой и точный способ измерить индуктивность — подключить дроссель к LCR-метру. Этот прибор показывает \(L\) в реальных условиях, учитывая частоту и паразитные эффекты. Например, для дросселя с расчетной индуктивностью 10 мГн на частоте 1 кГц LCR-метр может показать 9,8 мГн из-за потерь в сердечнике. Процесс: подключить катушку к клеммам, выбрать частоту (обычно 100 Гц – 10 кГц), считать значение. Преимущество — быстрота, недостаток — необходимость прибора.

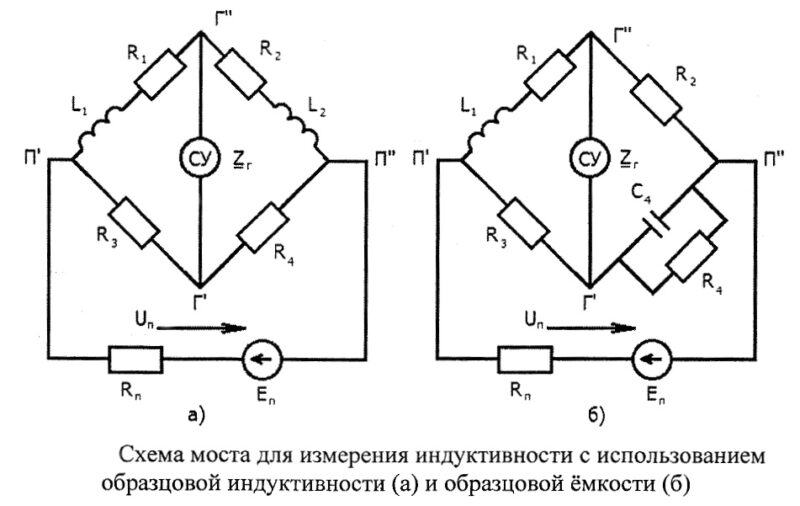

Мостовые схемы измерения
Мостовые методы, такие как мост Уитстона, позволяют измерить индуктивность с высокой точностью. Схема состоит из четырех плеч, одно из которых — тестируемый дроссель. Балансировка моста достигается регулировкой переменных резисторов и конденсаторов, пока ток через индикатор не станет нулевым. Формула для \(L\):
\[ L = R_1 \cdot R_2 \cdot C, \]
где \(R_1\), \(R_2\) — сопротивления плеч, \(C\) — известная емкость. Пример: \(R_1 = 100 \, Ом\), \(R_2 = 200 \, Ом\), \(C = 1 \, мкФ\), тогда \(L = 100 \cdot 200 \cdot 10^{-6} = 0,02 \, Гн = 20 \, мГн\). Метод сложен, но точен для лабораторных условий.

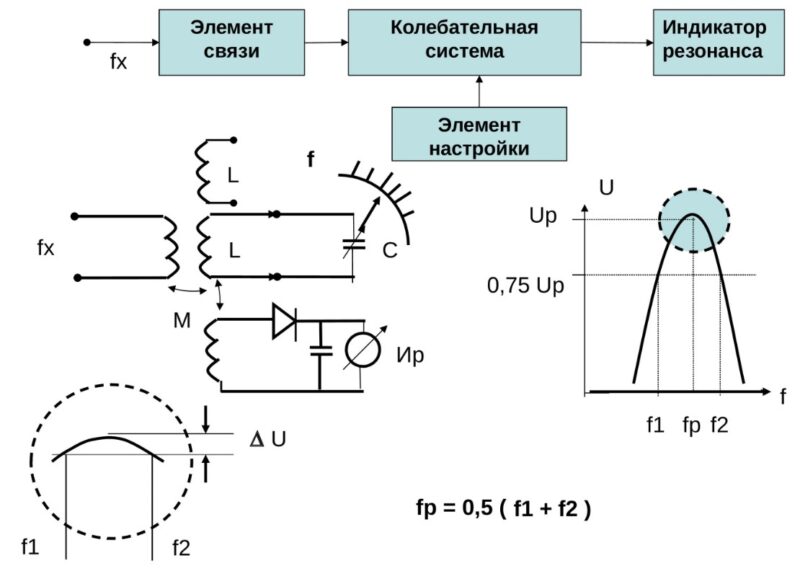

Резонансный метод с осциллографом
Этот способ основан на создании резонансного контура с известным конденсатором. Дроссель соединяют с конденсатором \(C\), подают переменный сигнал и находят резонансную частоту \(f\) с помощью осциллографа. Индуктивность вычисляют по формуле:
\[ L = \frac{1}{(2\pi f)^2 \cdot C}. \]
Пример: \(f = 15,9 \, кГц\), \(C = 10 \, мкФ\).
\[ L = \frac{1}{(2\pi \cdot 15900)^2 \cdot 10 \cdot 10^{-6}} = 10,0 \, мкГн. \]
Метод доступен, но требует точного измерения частоты. Как вариация этого метода — использование ГИР (гетеродинного индикатора резонанса).
Применение дросселей в схемах
Фильтрация сигналов и питания
Дроссели незаменимы в фильтрах для устранения высокочастотных помех и сглаживания пульсаций. В цепях питания они ставятся последовательно с нагрузкой, образуя с конденсатором LC-фильтр. Пример: дроссель \(L = 5 \, мГн\) и конденсатор \(C = 47 \, мкФ\) для пульсаций 60 Гц:
\[ f = \frac{1}{2\pi \sqrt{5 \cdot 10^{-3} \cdot 47 \cdot 10^{-6}}} = 65,5 \, Гц, \]
что подходит для подавления низкочастотных колебаний. Такие схемы используются в аудиоаппаратуре и стабилизаторах напряжения.
Импульсные источники питания
В импульсных преобразователях дроссель накапливает энергию во время включения ключа и отдает ее в нагрузку при выключении. Для частоты 50 кГц и \(L = 200 \, мкГн\) изменение тока:
\[ \Delta I = \frac{V \cdot t}{L} = \frac{24 \cdot 10 \cdot 10^{-6}}{200 \cdot 10^{-6}} = 1,2 \, А, \]
где \(V = 24 \, В\), \(t = 10 \, мкс\). Это критично для выбора сердечника, чтобы избежать насыщения.
Радиочастотные устройства
В ВЧ-схемах дроссели (1–100 мкГн) блокируют высокочастотные сигналы, пропуская постоянный ток. Они применяются в антеннах и передатчиках. Воздушные катушки предпочтительны из-за низкой паразитной емкости. Пример: дроссель 50 мкГн на 10 МГц имеет импеданс \(Z = 2\pi f L = 2\pi \cdot 10^7 \cdot 50 \cdot 10^{-6} = 3140 \, Ом\), что достаточно для блокировки сигнала.
Историческая справка по теме
Открытие индуктивности и первые дроссели
Индуктивность открыл Майкл Фарадей в 1831 году, заметив, что движение магнита вблизи катушки вызывает ток. В 1836 году Джозеф Генри изучил самоиндукцию, показав, как катушка сопротивляется изменению тока. Первые дроссели появились в телеграфии XIX века: катушки на железных сердечниках защищали линии от помех. Их индуктивность составляла десятки мГн, что было достаточно для низких частот того времени.
Развитие технологий производства
В начале XX века радиотехника потребовала более совершенных дросселей. В 1920-х годах начали использовать ферритовые сердечники, увеличив \(\mu_r\) до сотен единиц. В 1950-х появились тороидальные дроссели, минимизирующие потери магнитного поля. С развитием электроники в 1970–1980-х годах дроссели стали миниатюрными, появились SMD-компоненты с \(L\) от 1 мкГн до 1 мГн, что идеально для печатных плат.
Современные тенденции
Сегодня дроссели оптимизируют для высоких частот и больших токов. В электромобилях применяются катушки с \(L = 50–500 \, мГн\) и токами до 100 А. Используются наноструктурированные сердечники и симуляторы вроде COMSOL для точного расчета. Будущее — в интеграции дросселей в микрочипы и разработке материалов с рекордной \(\mu_r\).
Полезные советы при проектировании
Как избежать ошибок в расчетах
- Переводите все размеры в метры: 1 см = 0,01 м, 1 мм² = 10⁻⁶ м².
- Учитывайте допуски сердечника: \(\mu_r\) может варьироваться на 15–20%.
- Проверяйте расчеты измерением, так как паразитные эффекты искажают \(L\).
Пример ошибки: для \(N = 100\), \(S = 10 \, см^2\) вместо \(10^{-3} \, м^2\) получим \(L\) в 1000 раз больше.
Оптимизация параметров дросселя
- Для ВЧ: меньше витков, воздушный сердечник.
- Для НЧ: больше \(N\), феррит с \(\mu_r > 500\).
- Снижайте длину провода, чтобы уменьшить сопротивление.
Пример: \(L = 2 \, мГн\), \(\mu_r = 1000\), \(S = 3 \cdot 10^{-4} \, м^2\), \(l = 0,06 \, м\).
\[ L = 4\pi \cdot 10^{-7} \cdot 1000 \cdot \frac{N^2 \cdot 3 \cdot 10^{-4}}{0,06} = 2 \cdot 10^{-3}, \]
\[ N^2 = 3980, \, N \approx 63. \]
Сократим \(l\) до 0,05 м: \(N \approx 58\), что экономит провод.
Программное обеспечение для моделирования
- LTspice: симуляция цепей с дросселями, учет паразитных эффектов.
- COMSOL Multiphysics: анализ магнитных полей и тепловых потерь.

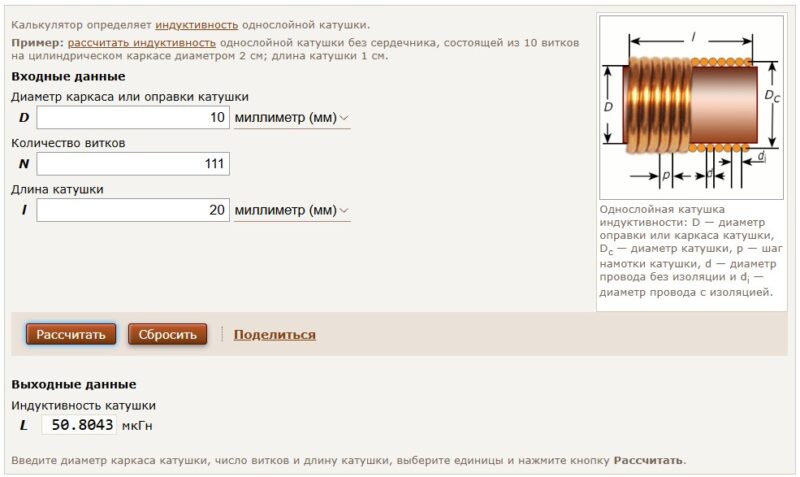

- Coil32: бесплатный калькулятор для катушек.
Эти инструменты ускоряют проектирование и повышают точность.
Делаем выводы
- Итоги по расчету индуктивности. Расчет индуктивности дросселя базируется на формулах, учитывающих число витков, размеры и свойства материалов. Соленоиды, тороиды и короткие катушки требуют разных подходов, но общий принцип — связь L с магнитным потоком.
- Значимость точных вычислений. Неправильный расчет ведет к сбоям: недостаточная фильтрация, перегрев, выход из строя схемы. Точные вычисления и измерения — залог надежности.
- Перспективы изучения. Индуктивность остается ключевой в электронике. Исследования новых материалов и технологий открывают пути к созданию компактных и мощных дросселей для энергетики и связи.
