Калькулятор 4G/LTE MIMO антенн

Создание надежного высокоскоростного канала связи вдали от базовых станций требует грамотного инженерного подхода к выбору и точной настройке приемного оборудования. В условиях плотной городской застройки, густого леса или сложного рельефа местности встроенных микроантенн портативного модема или домашнего роутера банально не хватает. Для получения высокой пропускной способности и стабильно низкого пинга применяется внешняя направленная антенна, работающая по технологии MIMO. Представленный ниже материал поможет разобраться в физике распространения радиоволн, правильно подобрать компоненты радиочастотной трассы и избежать типичных ошибок при физическом монтаже оборудования на мачте.

Физика радиосвязи и технология MIMO 2×2

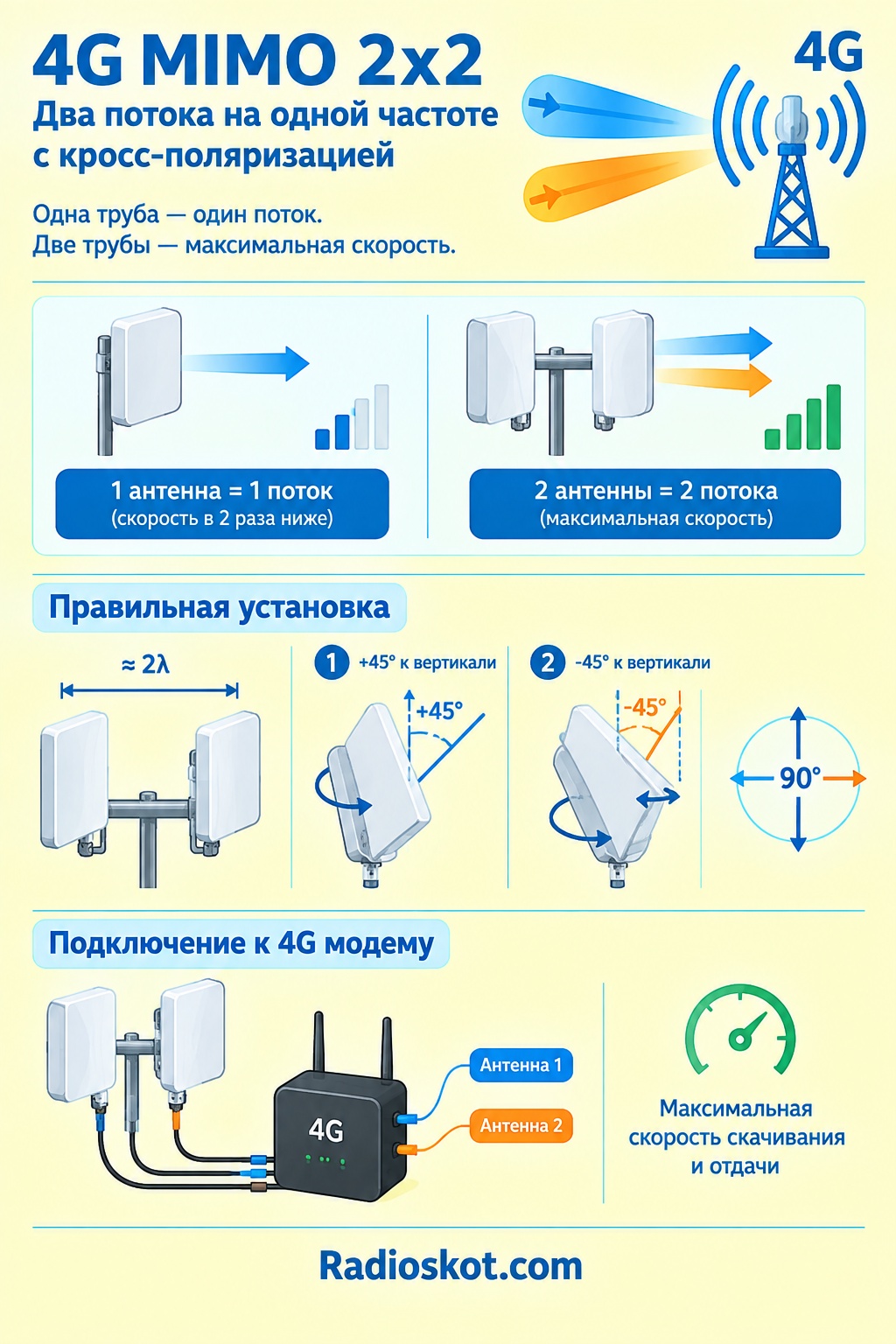

Классическая антенна работает с одним пространственным потоком радиоволн. Технология MIMO — Multiple Input Multiple Output — позволяет передавать и принимать данные по 2 и более параллельным каналам на одной несущей частоте. Для мобильных сетей стандарта 4G чаще всего применяется конфигурация 2×2. Это означает, что базовая станция имеет 2 передающие антенны, а клиентский модем оснащен 2 приемными трактами. В результате базовая скорость передачи данных увеличивается в 2 раза без расширения занимаемой полосы частот в эфире.

Чтобы 2 радиосигнала не смешивались в пространстве, используется метод кросс-поляризации — X-Pol. Излучающие элементы располагаются со сдвигом фазы. Классическая схема подразумевает наклон элементов на +45 градусов и -45 градусов относительно вертикальной оси. Это обеспечивает максимальную независимость каналов. При отражении радиоволн от зданий, деревьев и холмов поляризация сигнала часто искажается. Использование наклонной схемы X-Pol гарантирует, что хотя бы один из трактов стабильно примет отраженный сигнал, вытянув общую скорость скачивания на приемлемый уровень.

Частотные диапазоны мобильных сетей

Выбор антенны напрямую зависит от рабочей частоты сотового оператора в конкретной местности. Радиоволны разной длины обладают разными физическими свойствами. Чем ниже частота, тем больше длина волны и тем лучше сигнал огибает препятствия. Чем выше частота, тем шире доступная полоса пропускания и выше итоговая скорость, но такой сигнал быстро затухает в атмосфере и требует прямой видимости.

Современные 4G модемы умеют объединять несколько частот одновременно — это называется агрегация несущих. Модем категории 6 способен сложить 2 частоты, например 1800 МГц + 2600 МГц, выдавая суммарную скорость до 300 Мбит/с. Для работы агрегации требуется широкополосная антенна, способная одинаково эффективно резонировать во всем спектре от 1700 МГц до 2700 МГц.

Параметры радиосигнала и их чтение в интерфейсе

Ориентироваться на палочки уровня сигнала в интерфейсе модема — плохая практика. Эти деления рисуются алгоритмами устройства весьма условно. Опыт показывает, что для точной настройки необходимо смотреть на инженерные параметры сети. Их всего 4, и они полностью описывают качество радиоканала.

Главный показатель — SINR — Signal to Interference plus Noise Ratio. Это отношение полезного сигнала к шуму и помехам от соседних базовых станций. Именно SINR отвечает за итоговую скорость загрузки и стабильность пинга.

Второй по важности параметр — RSRP — Reference Signal Received Power. Он показывает чистую физическую мощность принятого сигнала от нужной вышки в милливаттах, переведенных в логарифмическую шкалу дБм.

📡 Секрет стабильного канала кроется в поиске максимального значения SINR. Часто бывает ситуация, когда мы направляем антенну прямо на вышку, получаем мощный RSRP на уровне -75 дБм, но SINR падает до 2 дБ из-за того, что прямо за этой вышкой в 5 км стоит еще одна базовая станция, создающая мощную помеху. В таком случае антенну нужно немного отвернуть в сторону, чтобы помеха ушла из диаграммы направленности. RSRP упадет до -85 дБм, но SINR вырастет до 18 дБ, и по итогу скорость интернета увеличится в 3 раза!

Анализ конструкций популярных излучателей

На рынке представлено множество различных конструкций. Самая популярная — патч-антенна. Внутри металлического или пластикового короба находится плоский экран-рефлектор, над которым на высоте около 8 мм расположены медные или оцинкованные квадраты — патчи. Патч-антенны обладают широкой диаграммой направленности, прощают мелкие ошибки при наведении и отлично защищены от дождя и снега. Их усиление колеблется от 12 до 18 дБи.

Второй популярный тип — биквадрат или антенна Харченко. В варианте MIMO она представляет собой 2 рамки в виде ромбов, расположенные со сдвигом на 45 градусов. Биквадраты легко собираются в домашних условиях из медной проволоки и куска текстолита. Их преимущество заключается в отличной широкополосности. Правильно рассчитанный биквадрат имеет стабильный КСВ в широком спектре, что полезно для агрегации частот. Усиление одиночного биквадрата составляет около 10 дБи.

Антенны типа Волновой канал представляют собой длинную стрелу с поперечными штырями. Они обладают узкой направленностью и высоким усилением до 20 дБи, но работают строго в узком диапазоне частот. Сделать эффективную Yagi-антенну сразу на диапазоны 1800 МГц и 2600 МГц практически невозможно.

Для экстремально дальних расстояний от 15 до 35 км применяются параболические зеркала — сетки или цельнометаллические тарелки, в фокусе которых устанавливается маленький облучатель MIMO. Парабола фокусирует огромный объем радиоволн в 1 точку. Усиление таких систем достигает 27 дБи. Недостаток — высочайшая парусность и невероятно сложная юстировка, так как ширина луча составляет всего от 3 до 5 градусов. Малейший порыв ветра на хлипкой мачте приведет к потере связи.

Волновое сопротивление и влияние коаксиального кабеля

Коаксиальный кабель — главная кровеносная система интернет-трассы. Радиосигнал на частотах 4G испытывает колоссальное сопротивление при прохождении через проводник. Главное правило монтажника звучит так — лучше 2 метра хорошего дорогого кабеля, чем 15 метров дешевого.

📊 Стандартом в радиосвязи является волновое сопротивление 50 Ом. Все 4G модемы, роутеры и антенны изначально спроектированы под 50 Ом. Однако многие пользователи пытаются сэкономить и используют дешевый телевизионный кабель RG-6 с сопротивлением 75 Ом. Это приводит к рассогласованию. На каждом стыке возникает коэффициент отражения.

Формула коэффициента отражения по напряжению:

Г = Z₂ — Z₁ / Z₂ + Z₁

Расчет КСВ при переходе с 50 Ом на 75 Ом:

Г = 75 — 50 / 75 + 50 = 25 / 125 = 0.2

КСВ = 1 + Г / 1 — Г = 1 + 0.2 / 1 — 0.2 = 1.2 / 0.8 = 1.5

Такой КСВ означает, что часть мощности отражается обратно в передатчик. В сумме на 2 концах кабеля мы теряем около 1 дБ только на сопротивлении. Но главная проблема дешевых 75 Ом кабелей — огромные физические потери сигнала в самом диэлектрике и тонкой центральной жиле.

Если мы купим антенну с мощным усилением 15 дБи, но подключим ее через 10 метров дешевого кабеля RG-58 на частоте 2600 МГц, то кабель съест 9.8 дБ сигнала. Еще 1 дБ заберут разъемы. Итоговое чистое усиление системы составит жалкие 4.2 дБи. Оптимальным выбором по соотношению цены и качества является медный кабель 5D-FB.

Разъемы, переходники и монтажные тонкости

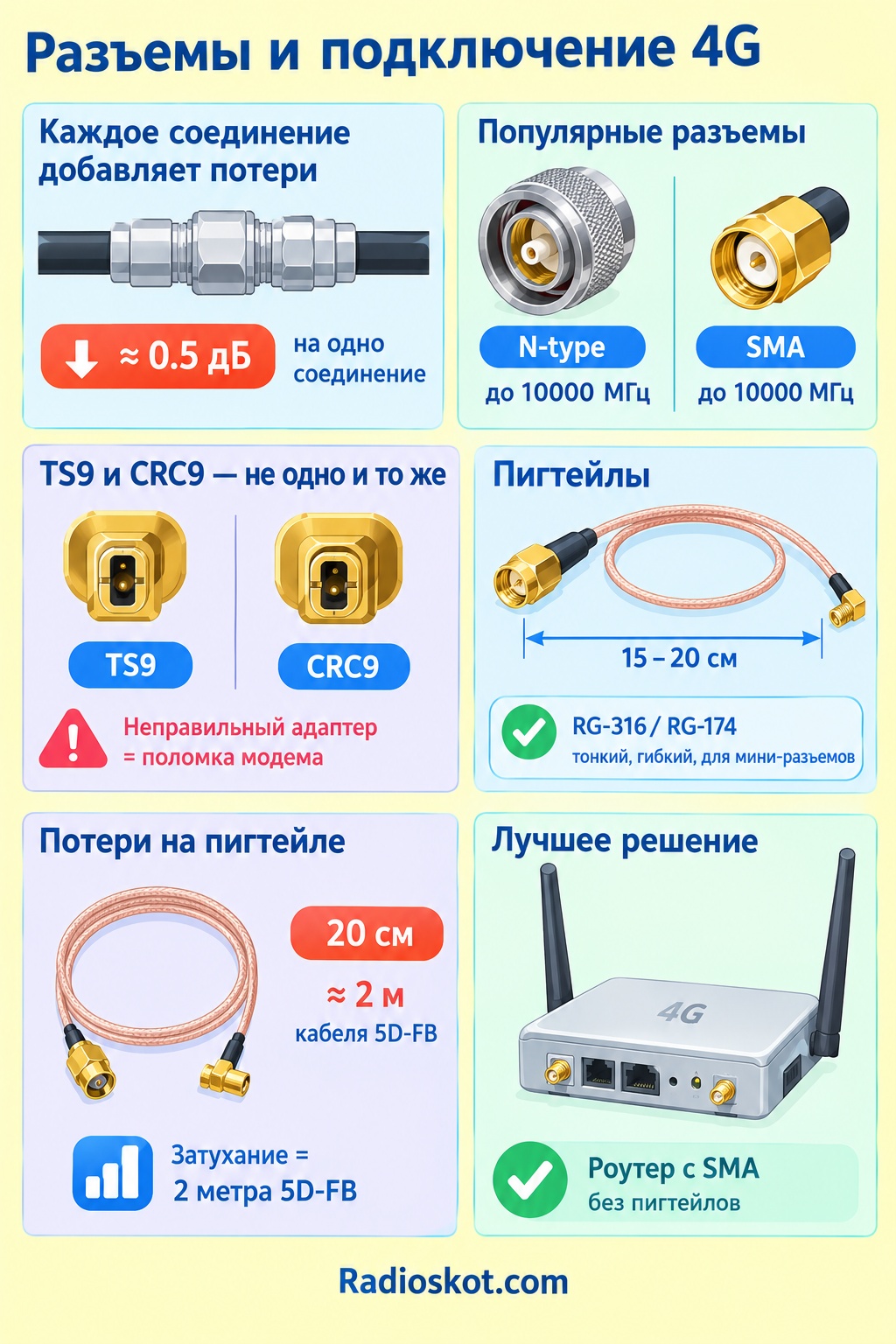

Каждое разъемное соединение вносит дополнительное сопротивление и ослабляет сигнал в среднем на 0.5 дБ. Популярные разъемы N-type и SMA обладают отличными частотными характеристиками и работают вплоть до 10000 МГц. Для подключения толстого уличного кабеля к миниатюрным разъемам на корпусе 4G модема используются пигтейлы — гибкие адаптеры длиной от 15 до 20 см.

На самих модемах чаще всего встречаются гнезда TS9 или CRC9. Они визуально очень похожи, но отличаются долями миллиметра в диаметре. Использование адаптера TS9 в гнезде CRC9 приведет к разбиванию контактов модема. Пигтейлы делают из тончайшего кабеля RG-316 или RG-174. Из-за мизерного сечения 20 сантиметров пигтейла затухают сигнал так же сильно, как 2 метра хорошего кабеля 5D-FB. По возможности лучше применять роутеры с встроенными надежными разъемами SMA, что позволит полностью исключить пигтейлы из схемы.

Расчет радиотрассы на конкретном примере

Оценить шансы на успех можно до покупки оборудования. Для этого используется уравнение бюджета канала — Link Budget. Мы должны посчитать всю выгоду от усиления и вычесть все потери на пути радиоволны. Формула принятой мощности на коннекторе роутера:

P_rx = P_tx + G_tx — L_fs + G_rx — L_rx

📝 Рассмотрим реальную задачу. Дачный дом находится на расстоянии 7 км от базовой станции. Рабочая частота составляет 1800 МГц. Наша антенна имеет усиление 14 дБи. Длина кабеля 5D-FB равна 5 метров. Потери в кабеле составят 5 * 0.24 = 1.2 дБ. Потери на разъемах берем за 1 дБ. Итого наши потери L_rx = 2.2 дБ.

Рассчитаем затухание в свободном пространстве L_fs по упрощенной формуле:

L_fs = 32.4 + 20 * log₁₀F + 20 * log₁₀D

Где F — частота в МГц, D — дистанция в км.

L_fs = 32.4 + 20 * 3.25 + 20 * 0.84 = 32.4 + 65 + 16.8 = 114.2 дБ.

Мощность передатчика базовой станции P_tx обычно равна 43 дБм. Усиление секторной антенны вышки G_tx равно 16 дБи. Считаем итоговый уровень сигнала, который дойдет до нашего модема:

P_rx = 43 + 16 — 114.2 + 14 — 2.2 = -43.4 дБм.

Значение -43.4 дБм — это колоссально мощный уровень сигнала, гарантирующий работу интернета на предельных скоростях тарифа. Но данный расчет сделан для идеальных условий прямой видимости. В реальности на пути встретятся холмы, бетонные перекрытия крыши соседнего дома и листва деревьев, которые добавят от 15 до 30 дБ дополнительных потерь. Даже с учетом потерь леса в 30 дБ получим RSRP около -73 дБм, что считается как отличный сигнал.

Поиск базовой станции и юстировка излучателя

Эффективная работа MIMO антенны требует соблюдения правил установки. Зона Френеля — радиочастотный коридор в форме эллипса между вашей мачтой и вышкой связи — должна быть максимально чистой. Если в центр этого коридора попадает крона густого дерева, сигнал рассеется. Радиус зоны Френеля вычисляется по формуле:

R = 17.3 * ( D₁ * D₂ / F * D )^0.5

Для частоты 1800 МГц и расстояния 7 км максимальный радиус эллипса в центре трассы составляет 17 метров. На практике это означает, что антенну нужно поднимать над землей как минимум на 6 … 10 метров, закрепляя на стальном кронштейне или телескопической мачте.

Процесс наведения:

• Установите антенну на мачту, не затягивая болты крепления до конца, чтобы оставить возможность плавного вращения.
• Подключите 2 кабеля MIMO. Соблюдайте полярность не обязательно, модем сам разберется с фазами благодаря математическим алгоритмам чипсета.
• Откройте веб-интерфейс роутера на вкладке с параметрами сигнала. Если в роутере нет детальной статистики, используйте мобильные приложения на смартфоне.
• Поворачивайте мачту шагами по 10 градусов. После каждого поворота ждите 5 секунд для обновления данных на экране.
• Найдите азимут с максимальным значением SINR. Затем попробуйте изменить угол наклона антенны по вертикали — элевацию. Наклон вверх на 3 градуса часто помогает поймать сигнал, огибающий препятствие сверху.
• Прочно затяните гайки крепления, чтобы зимние штормовые ветра не сбили настройку.

Защита от климатических воздействий и статического электричества

Любая уличная радиоэлектроника подвержена разрушительному влиянию влаги. Вода обладает диэлектрической проницаемостью около 80. Попадание даже 1 капли воды внутрь разъема SMA мгновенно меняет волновое сопротивление в точке контакта. КСВ улетает в бесконечность, и модем может сгореть от отраженной мощности.

Все уличные разъемы необходимо изолировать сырой резиной — самовулканизирующейся лентой. Она наматывается с сильным натяжением и через 2 часа спекается в монолитный резиновый кокон. Сверху резина защищается 2 слоями качественной синей или черной ПВХ изоленты для защиты от ультрафиолетовых лучей.

Кабель должен входить в помещение снизу вверх. Обязательно формируйте петлю сброса воды — U-образный изгиб кабеля перед вводом в стену. Если этого не сделать, дождевая вода по оплетке будет затекать прямо в комнату и внутрь оборудования. Радиус изгиба кабеля 5D-FB не должен быть меньше 5 сантиметров, иначе есть риск сломать диэлектрик и сместить центральную жилу, что навсегда испортит его радиочастотные свойства.

Для защиты от накопления статического электричества во время сухих гроз рекомендуется заземлять мачту медным проводом сечением не менее 4 квадратных миллиметров. Существуют также специальные СВЧ грозоразрядники с газовыми колбами, которые врезаются в разрыв коаксиальной линии, но они вносят дополнительные потери сигнала около 0.6 дБ.
