Резисторы выполняют множество функций, включая ограничение тока, разделение напряжения и обеспечение стабильности работы различных устройств. В зависимости от их схемы включения можно получить разные эквивалентные сопротивления, что позволяет управлять электрическими параметрами цепи.
В данной статье мы подробно рассмотрим различные способы соединения, их особенности и применение. Разберем, как соединять элементы сопротивлением 2, 3, 4, 5 Ом и других значений, какие формулы использовать при расчетах, а также где такие схемы применяются на практике.
Виды соединений резисторов
В электротехнике существует три основных способа соединения:
🔹 Последовательное – когда соединены друг за другом, и через них протекает один и тот же ток.
🔹 Параллельное – когда выводы соединены между собой, и на всех элементах действует одинаковое напряжение.
🔹 Смешанное – комбинация последовательного и параллельного соединений, которая позволяет гибко управлять параметрами цепи.
Теперь разберем каждый тип соединения более подробно, приведем примеры с расчетами и рассмотрим их применение.
Последовательное соединение
Общее сопротивление цепи определяется суммой сопротивлений всех элементов:
Rобщ = R1 + R2 + R3 + … + Rn
Где:
✔️ Rобщ – общее сопротивление цепи
✔️ R1, R2, R3, …, Rn – сопротивления отдельных резисторов
🔹 Ток во всей цепи одинаковый, так как нет разветвлений.
🔹 Напряжение распределяется между резисторами в зависимости от их сопротивлений.
🔹 Чем больше резисторов, тем выше общее сопротивление цепи.
Пример 1: Два последовательно соединенных резистора
Допустим, у нас есть два по 2 Ω каждый, соединенные последовательно. Найдем их эквивалентное сопротивление:
Rобщ = 2 Ом + 2 Ом = 4 Ом
Если к этой цепи приложить напряжение 8 В, то согласно закону Ома:
I = U / Rобщ = 8 В / 4 Ом = 2 А
Таким образом, в цепи будет протекать ток 2 А.
Пример 2: Три последовательно соединенных резистора
Возьмем три по 2 Ω каждый и найдем их общее сопротивление:
Rобщ = 2 Ом + 2 Ом + 2 Ом = 6 Ом
Если напряжение на цепи составляет 12 В, то ток в цепи:
I = U / Rобщ = 12 В / 6 Ом = 2 А
В этом случае на каждом упадет напряжение:
U1 = I × R1 = 2 А × 2 Ом = 4 В
U2 = I × R2 = 2 А × 2 Ом = 4 В
U3 = I × R3 = 2 А × 2 Ом = 4 В
Общее напряжение 12 В распределилось между тремя резисторами.
Применение последовательного соединения
✔️ В делителях напряжения
✔️ В цепях защиты (например, терморезисторы)
✔️ В нагрузочных цепях
Параллельное соединение
Общее сопротивление рассчитывается по формуле:
1 / Rобщ = 1 / R1 + 1 / R2 + 1 / R3 + … + 1 / Rn
Где:
✔️ Rобщ – общее сопротивление цепи
✔️ R1, R2, R3, …, Rn – сопротивления отдельных элементов
🔹 Напряжение на всех резисторах одинаковое.
🔹 Общее сопротивление всегда меньше самого маленького из всех резисторов.
🔹 Ток делится между резисторами обратно пропорционально их сопротивлениям.

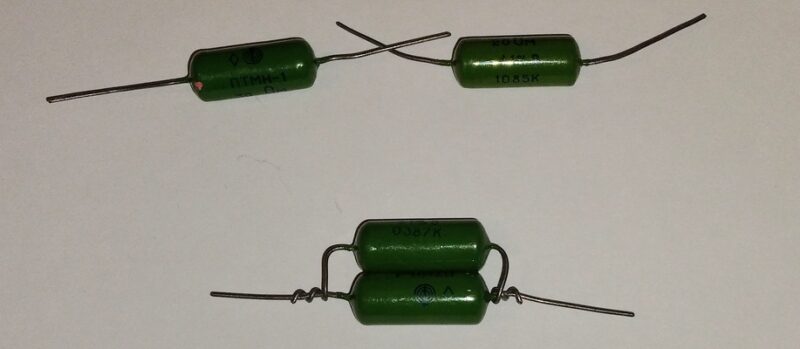

Пример 1: Два параллельно соединенных резистора
Рассчитаем эквивалентное сопротивление двух параллельно включенных по 2 Ω:
1 / Rобщ = 1 / 2 + 1 / 2 = 2 / 2 = 1
Отсюда:
Rобщ = 1 Ом
Если напряжение в цепи 10 В, то ток в цепи:
Iобщ = U / Rобщ = 10 В / 1 Ом = 10 А
Каждый резистор при этом пропускает ток:
I1 = U / R1 = 10 В / 2 Ом = 5 А
I2 = U / R2 = 10 В / 2 Ом = 5 А
Пример 2: Три параллельно соединенных резистора
Рассчитаем общее сопротивление у трёх по 2 Ω:
1 / Rобщ = 1 / 2 + 1 / 2 + 1 / 2 = 3 / 2
Отсюда:
Rобщ = 2 / 3 Ом ≈ 0,67 Ом
Если напряжение в цепи 9 В, то общий ток:
Iобщ = U / Rобщ = 9 В / 0,67 Ом ≈ 13,4 А
Токи через каждый резистор:
I1 = I2 = I3 = 9 В / 2 Ом = 4,5 А
Применение параллельного соединения
✔️ В усилительных каскадах
✔️ В источниках питания для снижения общего сопротивления
✔️ В балансировке токов
Смешанное соединение
Иногда требуется получить особые значения сопротивления, сочетая последовательное и параллельное.
Пример: Два последовательных, параллельно еще одному
- Рассчитаем последовательное сопротивление у 2 Ω:
Rпосл = 2 Ом + 2 Ом = 4 Ом
- Рассчитаем общее сопротивление с параллельным включением 2 Ω:
1 / Rобщ = 1 / 4 + 1 / 2 = 1 / 4 + 2 / 4 = 3 / 4
Отсюда:
Rобщ = 4 / 3 Ом ≈ 1,33 Ом
Дополнительные варианты соединения
Мы подробно разобрали основные способы соединения. Теперь рассмотрим более сложные схемы, примеры их расчетов и применение на практике.
Когда резисторы соединяются не просто последовательно или параллельно, а комбинированным способом, расчеты становятся сложнее. Но раскладывая схему на более простые части можно вычислить итоговое сопротивление любой цепи.
Пример 1: Четыре резистора по 2 Ω
Допустим, у нас есть 4 R1 = R2 = R3 = R4 = 2 Ом, соединенных по следующей схеме:
- R1 и R2 соединены последовательно
- R3 и R4 соединены последовательно
- Затем обе пары соединены параллельно
Вычислим сопротивление каждой последовательной пары:
Rпосл = R1 + R2 = 2 + 2 = 4 Ом
Rпосл = R3 + R4 = 2 + 2 = 4 Ом
Теперь рассчитаем их параллельное соединение:
1 / Rобщ = 1 / 4 + 1 / 4 = 2 / 4 = 1 / 2
Rобщ = 2 Ом
Это означает, что 4 одинаковых по 2 Ω эквивалентны одному резистору на 2 Ω, если соединены таким образом.
Пример 2: Три резистора по 2 Ω каждый
Рассмотрим схему, в которой:
- R1 и R2 соединены параллельно
- R3 соединен последовательно с этой парой
Рассчитаем параллельное соединение R1 и R2:
1 / Rпарал = 1 / 2 + 1 / 2 = 2 / 2 = 1 Ом
Rпарал = 1 Ом
Теперь добавим последовательный R3 = 2 Ом:
Rобщ = Rпарал + R3 = 1 Ом + 2 Ом = 3 Ом
Это полезная конфигурация для построения делителей напряжения и цепей защиты.
Влияние резисторов на параметры цепи
Каждый элемент в электрической цепи оказывает влияние на её характеристики. Важно понимать, как изменяется сопротивление при разных способах соединения резисторов.
Как сопротивление влияет на ток в цепи
Согласно закону Ома:
I = U / R
🔹 Если увеличить общее сопротивление, то сила тока уменьшается.
🔹 Если уменьшить сопротивление, ток увеличится.
Пример:
При напряжении 12 В и сопротивлении 6 Ом, ток будет:
I = 12 В / 6 Ом = 2 А
Если мы снизим сопротивление до 3 Ом, ток станет:
I = 12 В / 3 Ом = 4 А
Как изменяется напряжение на резисторах
🔹 В последовательных цепях напряжение распределяется пропорционально сопротивлению.
🔹 В параллельных цепях напряжение на каждом резисторе одинаковое.
Пример: Если на последовательную цепь из двух сопротивлений 2 Ω и 4 Ω подать 12 В, то напряжение распределится так:
U1 = (2 Ом / (2 Ом + 4 Ом)) × 12 В = 4 В
U2 = (4 Ом / (2 Ом + 4 Ом)) × 12 В = 8 В
Практические примеры
Пример 1: Делитель напряжения
Часто требуется понизить напряжение в цепи. Для этого используется делитель напряжения, состоящий из двух резисторов.
Допустим, у нас есть два последовательно соединенных резистора 2 Ω и 4 Ω, и мы подаем на них 12 В.
На выходе между ними будет напряжение:
Uвыход = U × (R2 / (R1 + R2))
Подставляем значения:
Uвыход = 12 × (4 / (2 + 4)) = 8 В
Таким образом, из 12 В мы получили 8 В на втором.
Пример 2: Ограничение тока в светодиодах
Светодиоды требуют токоограничивающих резисторов, чтобы предотвратить перегрев.
Допустим, у нас есть светодиод, работающий при 3 В, и источник питания 9 В. Нам нужно выбрать резистор, чтобы ограничить ток до 20 мА (0,02 А).
Используем закон Ома:
R = (Uист — Uсветодиода) / I
R = (9 В — 3 В) / 0,02 А = 6 В / 0,02 А = 300 Ом
Значит, нам нужен 300 Ом.
Выбор мощности резисторов
При расчете схем важно учитывать мощность рассеяния, которая определяется формулой:
P = U × I
Если на сопротивлении 2 Ом рассеивается 10 В, а ток 5 А, то:
P = 10 В × 5 А = 50 Вт
Это значит, что нужно использовать резистор мощностью не менее 50 Вт, иначе он перегреется.
Таблица рекомендованных мощностей
| Напряжение (В) | Ток (А) | Мощность (Вт) |
|---|---|---|
| 5 В | 0,1 А | 0,5 Вт |
| 10 В | 0,2 А | 2 Вт |
| 15 В | 0,5 А | 7,5 Вт |
| 20 В | 1 А | 20 Вт |
| 30 В | 2 А | 60 Вт |
Если мощность выше, чем у стандартных резисторов, применяют проволочные или системы охлаждения.
Примеры соединения и их расчет
Теперь рассмотрим еще более сложные примеры соединения резисторов, которые часто встречаются в реальных схемах.
Пример 3: Два по 2 Ом, параллельно
В такой схеме сопротивление уменьшается.
Используем формулу параллельного соединения:
1 / Rобщ = 1 / R1 + 1 / R2
Подставляем значения:
1 / Rобщ = 1 / 2 + 1 / 2 = 2 / 2 = 1 Ом
Вывод: Два по 2 Ом при параллельном соединении эквивалентны 1 Ому.
Пример 4: Три по 2 Ом каждый, соединенные в виде треугольника
В электротехнике часто используют соединение резисторов треугольником или звездой.
Для схемы «треугольник», когда каждый из трех резисторов R = 2 Ом, используется формула перехода в «звезду»:
Rзв = (Rтр × Rтр) / (Rтр + Rтр + Rтр)
Подставляем значения:
Rзв = (2 × 2) / (2 + 2 + 2) = 4 / 6 = 0,67 Ом
Вывод: Если заменить соединение «треугольник» на «звезду», получим три резистора по 0,67 Ом.
Пример 5: Четыре по 2 Ом, соединенные мостовой схемой
Допустим, у нас есть четыре резистора:
- Два соединены последовательно
- Два соединены параллельно
- Полученные эквивалентные сопротивления соединены между собой
Рассчитаем последовательную часть:
Rпосл = R1 + R2 = 2 + 2 = 4 Ом
Рассчитаем параллельное соединение:
1 / Rпарал = 1 / 2 + 1 / 2 = 1 Ом
Теперь соединяем последовательно с Rпосл:
Rобщ = Rпосл + Rпарал = 4 Ом + 1 Ом = 5 Ом
Влияние температуры на резисторы
В реальных схемах они нагреваются, что изменяет их характеристики.
Температурный коэффициент сопротивления
Каждый материал имеет свой коэффициент температурного изменения сопротивления:
- Металлы (например, медь, алюминий) увеличивают сопротивление при нагреве
- Полупроводники (уголь, графит) уменьшают сопротивление при нагреве

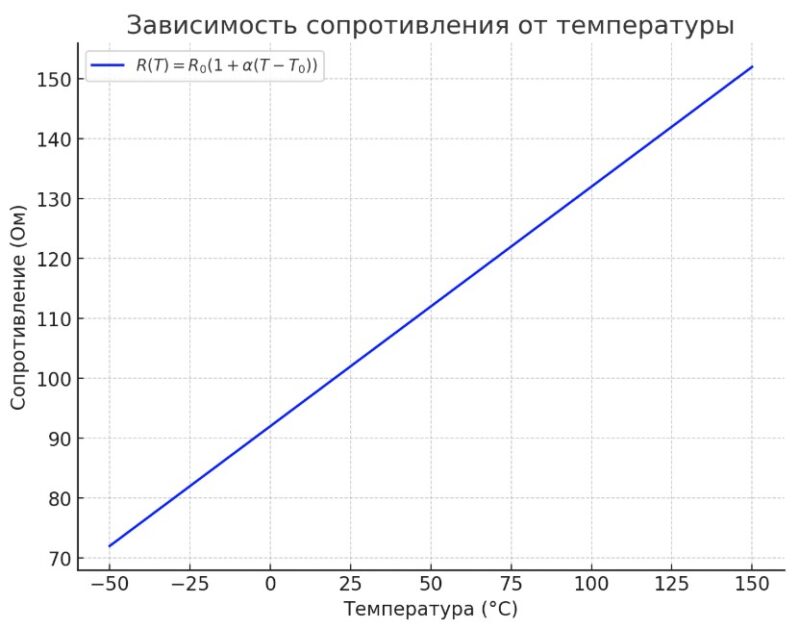

Формула изменения сопротивления:
R(T) = R0 × (1 + α × (T — T0))
Где:
- R(T) — сопротивление при температуре T
- R0 — сопротивление при T0 (обычно 20°C)
- α — температурный коэффициент сопротивления (например, для меди 0,0039 1/°C)
Пример расчета влияния температуры
Допустим, у нас есть резистор 2 Ω, изготовленный из меди (α = 0,0039), и его температура выросла с 20°C до 60°C.
Рассчитаем изменение сопротивления:
R(60) = 2 × (1 + 0,0039 × (60 — 20))
R(60) = 2 × (1 + 0,0039 × 40)
R(60) = 2 × (1 + 0,156)
R(60) = 2 × 1,156 = 2,312 Ом
Вывод: При нагреве до 60°C сопротивление увеличилось с 2 Ом до 2,312 Ом.
Выбор резистора в зависимости от мощности
При выборе важно учитывать не только номинальное сопротивление, но и допустимую мощность рассеяния.
Пример 1: Резистор в цепи 12 В и 2 А
- Рассчитываем мощность: P = U × I = 12 × 2 = 24 Вт
- Минимальная мощность: не менее 30 Вт (с запасом).
Пример 2: Светодиод с резистором 2 Ом
- Напряжение 9 В, светодиод работает при 3 В, ток 0,02 А.
- Мощность резистора: P = (9 — 3) × 0,02 = 0,12 Вт
- Подойдет на 0,25 Вт.
Практические рекомендации
🔹 Если нужен точный номинал сопротивления – используйте металлопленочные
🔹 Для высоковольтных цепей – применяйте резисторы с большим напряжением пробоя
🔹 Если схема работает на высокой частоте – избегайте проволочных
🔹 Для мощных цепей – учитывайте теплоотвод и возможное перегревание
Выводы и советы
Мы разобрали сложные схемы соединения резисторов, влияние температуры, расчеты мощности и выбор компонентов.
🔹 Чем сложнее схема соединения, тем важнее правильно рассчитывать сопротивление
🔹 Температурный коэффициент влияет на точность
🔹 Проволочные резисторы хороши для мощных цепей, но не подходят для высокочастотных схем
🔹 При выборе учитывайте не только сопротивление, но и мощность
Эти знания помогут правильно проектировать электрические схемы, избегая перегрева и некорректной работы устройств.
