Умножители напряжения — это электронные схемы, которые преобразуют переменное напряжение в постоянное, увеличивая его амплитуду в несколько раз. Состоят из конденсаторов и диодов, работающих в тандеме для накопления и передачи заряда через последовательные ступени. Такие устройства применяются там, где требуется высокое напряжение при ограниченном токе: в рентгеновских аппаратах, ионизаторах воздуха, научных приборах и промышленности. Например, из входных 12 В можно получить 48 В или больше, что делает их удобным решением для множества задач. Давайте разберем их устройство, принцип действия, основные схемы и выбор компонентов для самостоятельной сборки.
Что делает умножитель
История начинается с 1932 года, когда физики Джон Кокрофт и Эрнест Уолтон разработали каскадную схему для питания ускорителей частиц. Их изобретение стало ключевым для ядерной физики, позволяя генерировать напряжения в сотни тысяч вольт. С тех пор технология эволюционировала, но осталась простой и доступной. Сегодня умножители используются в самых разных устройствах, от бытовых до высокотехнологичных, показывая свою универсальность и практическую ценность.
Умножитель напряжения принимает переменный сигнал и выдает постоянное напряжение, превышающее входное в несколько раз. Это достигается за счет каскадного соединения ступеней, каждая из которых добавляет определенное значение к итоговому результату. Основные компоненты — конденсаторы, накапливающие заряд, и диоды, направляющие ток в нужном направлении. Например, при входном напряжении 10 вольт удвоитель выдает 20 вольт, а утроитель — 30 вольт.
Преимущества и недостатки этих устройств:
- Компактность: отсутствие катушек и механических частей.
- Простота сборки: требуется минимум компонентов.
- Надежность: нет изнашиваемых элементов.
- Ограничение по току: малая выходная мощность.
- Потери энергии: падение напряжения под нагрузкой.
- Зависимость от частоты: эффективность варьируется с частотой входного сигнала.
Эти характеристики делают умножители идеальными для задач, где нужно высокий вольтаж при низком потреблении тока, таких как питание электронных ламп или научных датчиков.
Принцип работы

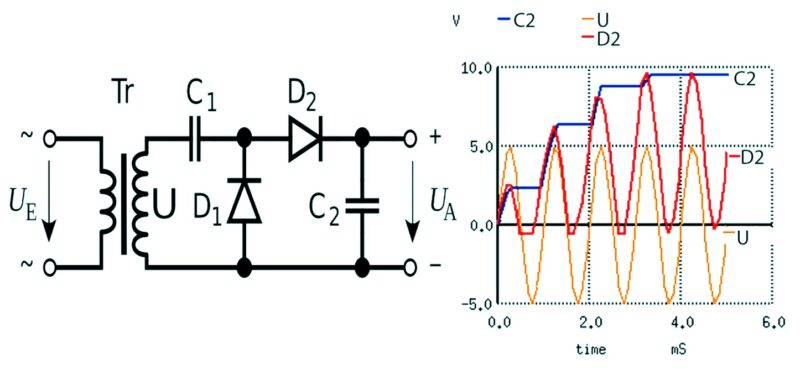

Рассмотрим работу простейшего удвоителя напряжения, состоящего из двух конденсаторов и двух диодов, подключенных к источнику переменного тока. Процесс происходит поэтапно:
- Положительный полупериод: первый диод открывается, первый конденсатор заряжается до пикового напряжения, например, 5 вольт.
- Отрицательный полупериод: первый диод закрывается, второй открывается, первый конденсатор добавляет свои 5 вольт к входному сигналу, заряжая второй конденсатор до 10 В.
- Стабильный выход: второй конденсатор поддерживает постоянное напряжение 10 В.
Для увеличения вольтажа добавляют дополнительные ступени. Трехступенчатая схема дает из 10-ти 30 В, четырехступенчатая — 40 В. Теоретическая формула: Vвыход = n × Vвход, где n — число ступеней. Однако реальное значение снижается из-за потерь:
- Падение напряжения на диодах: примерно 0,7 вольт на каждый диод.
- Разряд конденсаторов: зависит от тока нагрузки.
- Паразитные эффекты: сопротивление проводов и емкость монтажа.
Факторы, влияющие на работу:
- Частота сигнала: низкая частота замедляет зарядку, высокая увеличивает потери.
- Емкость конденсаторов: недостаточная емкость вызывает просадку напряжения.
- Параметры диодов: медленные диоды снижают эффективность.
Этот механизм лежит в основе всех умножителей, от простых до сложных.
Основные схемы
Имеется несколько конфигураций таких устройств, каждая со своими особенностями. Рассмотрим основные варианты.

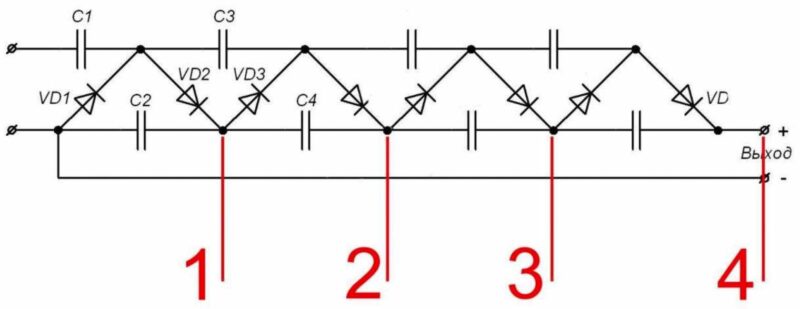

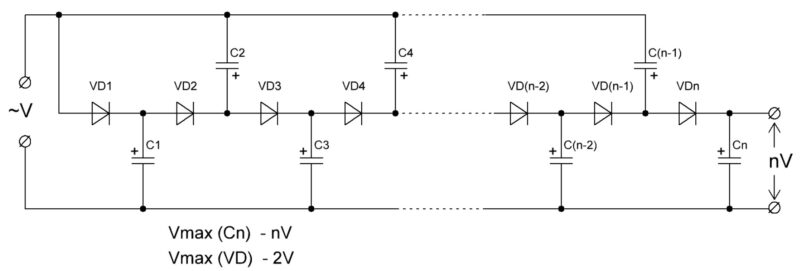

Схема Кокрофта-Уолтона
Это каскадный умножитель с «лестничной» структурой из конденсаторов и диодов. Каждая ступень добавляет напряжение, равное входному. Например, при 50 В на входе четырехступенчатая схема дает 200 вольт в идеальных условиях. Рабочий процесс:
- Первый полупериод: зарядка первого конденсатора через диод.
- Второй полупериод: перетекание заряда на следующую ступень.
- Накопление: последовательное увеличение напряжения по каскаду.
Особенности схемы:
- Простота конструкции и сборки.
- Высокая чувствительность к нагрузке.
- Применение в высоковольтных системах.
Схема Вилларда
Альтернативная схема с измененным подключением элементов. Ее отличия:
- Иная последовательность диодов и конденсаторов.
- Улучшенная работа на высоких частотах.
- Снижение паразитных потерь.
Применяется в условиях, где требуется стабильность.

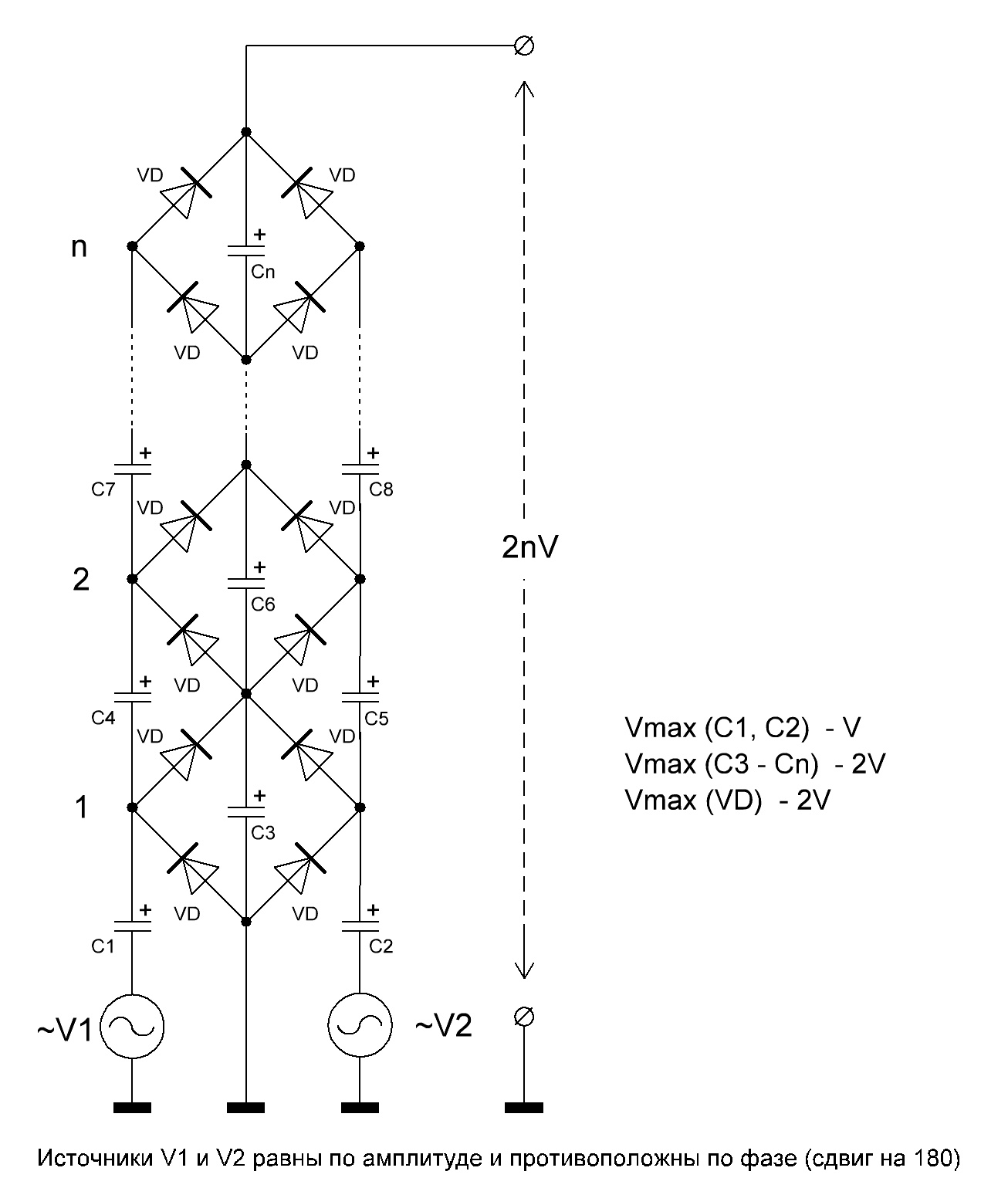

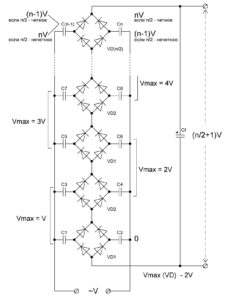

Одно и двухполупериодные схемы
- Однополупериодные: используют одну полуволну сигнала, проще в реализации, но менее эффективны.
- Двухполупериодные: задействуют обе полуволны, обеспечивая большее напряжение при тех же компонентах.
Выбор схемы зависит от задачи: простота или максимальная отдача.
Таблица сравнений схем
| Параметр | Схема Кокрофта-Уолтона | Схема Вилларда | Однополупериодная | Двухполупериодная |
|---|---|---|---|---|
| Структура | «Лестничная» конфигурация конденсаторов и диодов | Альтернативное соединение диодов и конденсаторов | Использует одну полуволну сигнала | Задействует обе полуволны сигнала |
| Количество ступеней | Многоступенчатая (n ступеней умножает Vвход) | Многоступенчатая с измененной передачей заряда | Обычно 1–2 ступени | Многоступенчатая (n ступеней) |
| Выходное напряжение | Vвыход = n × Vвход (идеально), с потерями ниже | Vвыход = n × Vвход, меньше паразитных потерь | Vвыход = n × Vвход, ограничено полуволной | Vвыход = n × Vвход, выше за счет двух волн |
| Эффективность | Высокая при малой нагрузке, падает при большом токе | Выше на высоких частотах, стабильнее | Низкая из-за одной полуволны | Высокая благодаря полной утилизации сигнала |
| Сложность сборки | Средняя: стандартные компоненты, простая схема | Выше: сложнее подключение элементов | Низкая: минимум компонентов | Средняя: больше диодов и конденсаторов |
| Частотная зависимость | Лучше на низких частотах (50–60 Гц) | Эффективнее на высоких частотах (кГц) | Независима, но ограничена эффективностью | Оптимальна на низких и средних частотах |
| Компоненты | Конденсаторы и диоды в равном числе (2n штук) | Конденсаторы и диоды, сложнее конфигурация | Меньше элементов (например, 2 диода, 2 С) | Больше элементов (4 диода, 4 С для 2 ступеней) |
| Преимущества | Простота, высокое напряжение, широкое применение | Устойчивость к высоким частотам, меньше потерь | Легкость сборки, минимальные затраты | Высокая отдача от входного сигнала |
| Недостатки | Падение напряжения под нагрузкой | Усложненная конструкция | Низкая эффективность, малый выход | Больше компонентов, сложнее настройка |
| Применение | Рентген, ускорители частиц, высоковольтные стенды | Высокочастотные системы, точные приборы | Простые устройства (ионизаторы) | CRT-дисплеи, ламповые схемы, наука |
- Схема Кокрофта-Уолтона: Классическая «лестничная» структура, популярна благодаря простоте и способности выдавать высокое напряжение. Например, 3 ступени с входом 50 В дают до 150 В, но под нагрузкой напряжение падает.
- Схема Вилларда: Менее распространена, но лучше работает на высоких частотах (килогерцы), что снижает потери. Используется в специфических задачах, где важна стабильность.
- Однополупериодная: Самая простая схема, задействует только одну полуволну (положительную или отрицательную), что ограничивает выходное напряжение и эффективность.
- Двухполупериодная: Максимально использует входной сигнал, что делает ее более мощной и подходящей для задач с высоким напряжением, таких как питание электронно-лучевых трубок.
Радиокомпоненты и их выбор
Качество умножителя определяется подбором элементов. Рассмотрим ключевые компоненты.
Конденсаторы:
- Рабочее напряжение: минимум в 1,5–2 раза выше вольтажа ступени.
- Емкость: от 1 до 100 мкФ, зависит от частоты и тока.
- Тип: керамические для высоких частот, пленочные для низких.
- Надежность: устойчивость к пробою.
Диоды:
- Обратное напряжение: превышает максимальное в цепи (например, 1N4007 до 1000 вольт).
- Скорость переключения: быстродействующие для высоких частот.
- Ток: соответствует нагрузке.
- Температура: устойчивость к нагреву.
Источник:
- Трансформатор: для частот 50–60 Гц, подходит для мощных схем.
- Генератор: для частот 1–100 кГц, компактные устройства.
- Стабильность: равномерная амплитуда.
Правильный выбор компонентов критичен для работы схемы.
Применение на практике
Умножители находят применение в разных областях:
- Электроника: питание CRT-дисплеев, ламповых усилителей, фотомультипликаторов.
- Наука: ускорители частиц, рентгеновские установки, плазменные системы.
- Быт: ионизаторы воздуха, электростатические фильтры.
- Промышленность: испытания изоляции, питание лазеров, высоковольтные стенды.
Они эффективны там, где требуется высоковольтный выход при малом токе.
Расчет и проектирование
Проектирование умножителя напряжения требует точного подхода к параметрам схемы. Рассмотрим пример: вход 12 вольт, цель — 48 вольт, ток нагрузки 2 мА. Процесс проектирования включает несколько этапов.
Этапы расчета:
- Определение числа ступеней: 48 / 12 = 4 ступени.
- Учет потерь на диодах: для 8 диодов (2 на ступень) падение 8 × 0,7 В= 5,6 В, итог — 42,4 В.
- Расчет емкости конденсаторов: C = I / (f × ΔV), где I — ток нагрузки (0,002 А), f — частота (50 Гц), ΔV — допустимое падение напряжения (0,5 вольт). C = 0,002 / (50 × 0,5) = 80 мкФ.
- Выбор диодов: обратное напряжение > 48 вольт, например, 1N4007 (1000 вольт).
- Проверка схемы: симуляция в программе (например, LTspice) или тестовая сборка.
Дополнительные параметры для учета:
- Частота сигнала: влияет на скорость зарядки конденсаторов.
- Ток нагрузки: определяет стабильность напряжения.
- Запас прочности: диоды и конденсаторы берутся с превышением рабочих значений.
- Паразитные эффекты: сопротивление проводов и емкость монтажа.
Пример для другой задачи: вход 24 вольта, выход 96 вольт, ток 1 мА, частота 100 Гц, ΔV = 1 вольт. Ступеней: 96 / 24 = 4. Емкость: C = 0,001 / (100 × 1) = 10 мкФ. Потери на диодах: 5,6 В, итог — 90,4 В. Такой расчет позволяет адаптировать схему под конкретные условия.
Методы проверки:
- Математический расчет: использование формул для напряжения и емкости.
- Симуляция: программы вроде Multisim показывают поведение схемы.
- Эксперимент: сборка прототипа с измерением параметров.
Точный расчет предотвращает ошибки и обеспечивает надежность устройства.
Проблемы и решения
Умножители сталкиваются с рядом трудностей при эксплуатации. Рассмотрим основные проблемы и способы их устранения.
Типичные неисправности:
- Падение напряжения под нагрузкой: выход снижается из-за разряда конденсаторов.
- Нагрев компонентов: диоды и конденсаторы перегреваются при большом токе.
- Электромагнитные помехи: переключение диодов создает шум.
- Нестабильность напряжения: колебания входного сигнала влияют на выход.
- Пробой элементов: превышение рабочего напряжения.
Решения для каждой проблемы:
- Падение напряжения: увеличить емкость конденсаторов (например, с 10 мкФ до 100 мкФ) или частоту сигнала (с 50 Гц до 500 Гц).
- Нагрев: использовать компоненты с запасом по мощности (диоды на 200 В вместо 100 В), добавить пассивное охлаждение.
- Помехи: установить фильтрующий конденсатор параллельно нагрузке или экранировать схему металлическим корпусом.
- Нестабильность: подключить стабилизатор напряжения на входе.
- Пробой: выбрать конденсаторы и диоды с рабочим вольтажом в 2–3 раза выше расчетного.
Примеры реализации:
- Для нагрузки 5 мА при 100 вольтах увеличить емкость до 200 мкФ.
- При нагреве диодов добавить теплопроводящую подложку.
- Для снижения помех использовать ферритовое кольцо на входных проводах.
Эти меры повышают стабильность и долговечность схемы.
Сравнение с другими методами
Умножители — не единственный способ повышения напряжения. Сравним их с трансформаторами и импульсными преобразователями.
Характеристики методов:
- Трансформаторы: используют индукцию, высокая мощность, большие размеры.
- Импульсные преобразователи: работают на высокой частоте, высокий КПД, сложная схема.
- Умножители напряжения: каскадное накопление заряда, простота, ограниченный ток.
Преимущества каждого метода:
- Трансформаторы: способны выдавать киловатты энергии.
- Импульсные преобразователи: КПД до 90%, компактность.
- Умножители: минимальная стоимость и легкость сборки.
Недостатки:
- Трансформаторы: громоздкость, необходимость переменного тока.
- Импульсные преобразователи: сложность настройки, дорогие компоненты.
- Умножители: низкая мощность, падение напряжения под нагрузкой.
Ситуации применения:
- Высокая мощность (освещение, двигатели): трансформатор.
- Компактные устройства с высоким КПД (ноутбуки): DC-DC преобразователь.
- Высокое напряжение при малом токе (рентген): умножитель.
Выбор зависит от требований к устройству и доступных ресурсов.
Тенденции
Умножители напряжения продолжают развиваться в соответствии с современными технологическими достижениями. Одним из ключевых направлений является миниатюризация. Благодаря использованию SMD-компонентов (поверхностного монтажа) размеры схем значительно уменьшаются, что делает их пригодными для компактных устройств, таких как портативные медицинские приборы. Например, в дефибрилляторах умножители обеспечивают высокое напряжение в ограниченном пространстве, что ранее было сложно реализовать без громоздких трансформаторов.
Еще одна важная область — интеграция в системы возобновляемой энергетики. Солнечные панели и ветрогенераторы выдают низкое напряжение, которое нужно повышать для эффективной передачи или зарядки аккумуляторов. Умножители напряжения предлагают простое решение для таких систем, особенно в небольших автономных установках, где трансформаторы слишком громоздки, а импульсные преобразователи избыточно сложны. В ветрогенераторах они помогают поднять напряжение до уровня, пригодного для практического использования.
Прогресс в материалах также играет значительную роль. Полимерные конденсаторы с высокой емкостью позволяют уменьшить потери и повысить стабильность работы схемы под нагрузкой. Диоды на основе карбида кремния (SiC) выдерживают большие напряжения и температуры, что расширяет диапазон применения умножителей в высоковольтных системах, таких как питание лазеров. Эти улучшения делают устройства более надежными и долговечными, что особенно важно для промышленных и научных задач.
Современные умножители начинают интегрироваться с системами управления. Подключение микроконтроллеров позволяет адаптировать работу схемы к изменяющимся условиям, например, регулировать число активных ступеней в зависимости от нагрузки. Это открывает новые возможности для высокоточных устройств, где требуется гибкость. Кроме того, технологии сборки совершенствуются, снижая потери энергии и повышая общую эффективность.
В перспективе можно ожидать дальнейшее уменьшение размеров до уровня микросхем, что сделает умножители частью интегральных решений. Повышение рабочей частоты до мегагерцового диапазона позволит использовать их в высокочастотных системах, а сочетание с умными технологиями управления расширит их функциональность. Эти изменения укрепляют позиции умножителей в современной электротехнике.
Вывод
Умножители напряжения остаются важным инструментом в электротехнике благодаря своей способности генерировать высокое напряжение с использованием простых и доступных компонентов — конденсаторов и диодов. Их конструкция основана на каскадном накоплении заряда, что позволяет получать значительные напряжения из скромных источников. Это делает их удобными для применения в самых разных областях, включая электронику, научные исследования и промышленные системы.
Устройства такого типа особенно ценны там, где требуется высокий вольтаж при малом токе, например, в рентгеновских аппаратах или ионизаторах воздуха. Они отличаются простотой сборки, компактностью и надежностью, что выгодно выделяет их среди других методов повышения напряжения. Однако у них есть и ограничения: малая выходная мощность и чувствительность к нагрузке требуют тщательного проектирования и подбора компонентов.
В будущем развитие их связано с новыми материалами и технологиями. Полимерные конденсаторы и диоды на основе SiC уже улучшают их характеристики, а интеграция с системами управления открывает дополнительные перспективы. Эти устройства продолжат эволюционировать, находя применение в компактных и высокотехнологичных системах, где важны экономия ресурсов и легкость реализации. Таким образом, они сохраняют свою актуальность, соединяя простоту классических решений с потенциалом современных инноваций.
