Представляем точный инженерный инструмент, предназначенный для вычисления коэффициента стоячей волны, сокращенно КСВ. Дополнительно программа оценивает долю потерянной мощности в линии передачи. Инструмент поддерживает три независимых алгоритма расчета, опирающихся на различные физические параметры радиочастотного тракта:
- По значениям мощности — базируется на измерении прямой и отраженной энергии;
- По сопротивлениям — использует волновой импеданс питающей линии и активное сопротивление нагрузки;
- По напряжению — вычисляется через амплитуды пучностей и узлов напряжения внутри фидера.

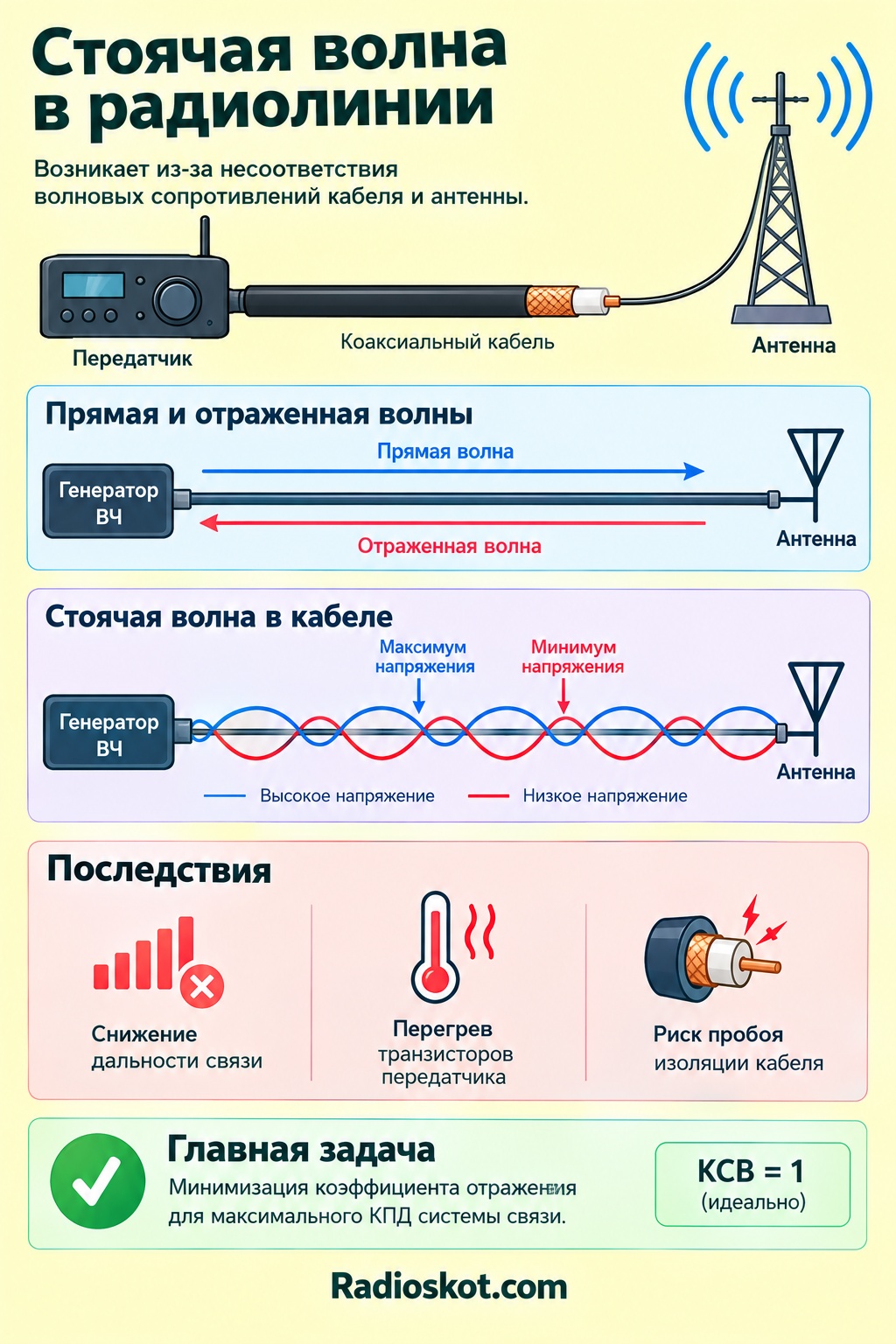

Физический смысл и теория стоячих волн
При передаче высокочастотного сигнала от радиопередатчика к антенне идеальным условием является полное поглощение энергии нагрузкой. В реальности из-за разницы волновых сопротивлений кабеля и антенны возникает эффект отражения. Отраженная волна начинает двигаться навстречу прямой волне. В результате их наложения, или интерференции, в кабеле формируются чередующиеся участки высокого и низкого напряжения, называемые стоячей волной.
📉 Высокий уровень отраженной энергии приводит к заметному снижению дальности радиосвязи, перегреву выходных транзисторов передатчика и риску пробоя изоляции коаксиального кабеля. Главной задачей любого радиотехника является минимизация коэффициента отражения для обеспечения максимального КПД системы связи.
Руководство по эксплуатации калькулятора
- Определитесь с методом вычислений и выберите нужный пункт в выпадающем меню.
- Внесите точные измеренные показатели в соответствующие текстовые поля.
- Инициируйте математическую обработку нажатием кнопки расчета.
- Изучите итоговые показатели качества согласования и процент потерь.

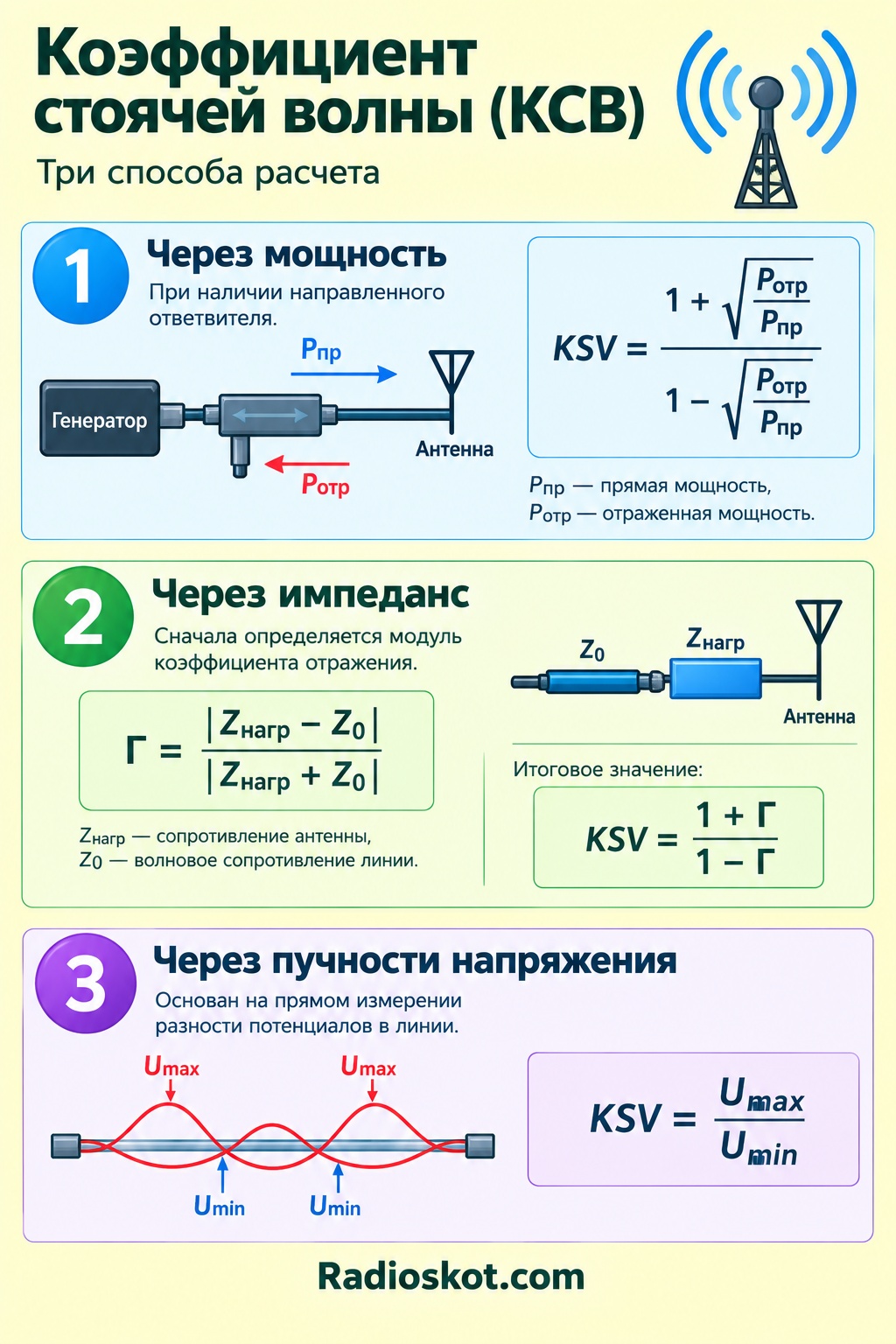

Расчетные формулы
1. Вычисление через мощность
Классический метод, применяемый при наличии направленного ответвителя. Формула использует квадратный корень из отношения мощностей:
KSV = [ 1 + √[ Pотр / Pпр ] ] / [ 1 — √[ Pотр / Pпр ] ]
Где Pпр — прямая мощность, направленная в антенну, а Pотр — отраженная мощность, возвращающаяся к источнику.
2. Вычисление через импеданс
При известном сопротивлении антенны сначала определяется модуль коэффициента отражения, обозначаемый греческой буквой Гамма:
Γ = | Zнагр — Z0 | / | Zнагр + Z0 |
Итоговое значение коэффициента стоячей волны рассчитывается следующим образом:
KSV = [ 1 + Γ ] / [ 1 — Γ ]
3. Вычисление через пучности напряжения
Метод основан на прямом измерении разности потенциалов в измерительной линии. Показатель вычисляется как отношение максимальной амплитуды к минимальной:
KSV = Umax / Umin
Оценка потерянной энергии
Расчет доли безвозвратно потерянной энергии жестко привязан к коэффициенту отражения. Вычисляется процент мощности, который не был излучен в эфир:
Потери, % = [ [ KSV — 1 ] / [ KSV + 1 ] ]2 × 100%
Примеры вычислений для различных ситуаций
| Применяемый метод | Исходные параметры | Итоговый КСВ | Потери, % |
|---|---|---|---|
| По мощностям | Прямая: 100 Вт, Отраженная: 10 Вт | 2.62 | 11.1% |
| По мощностям | Прямая: 50 Вт, Отраженная: 1 Вт | 1.29 | 1.7% |
| По сопротивлениям | Волновое: 50 Ом, Нагрузка: 100 Ом | 2.0 | 11.1% |
| По сопротивлениям | Волновое: 75 Ом, Нагрузка: 75 Ом | 1.0 | 0% |
| По напряжению | Umax: 10 В, Umin: 2 В | 5.0 | 36% |
| По напряжению | Umax: 7 В, Umin: 6 В | 1.17 | 0.6% |
Практические рекомендации
- Значение параметра всегда больше или равно единице. Идеальное согласование дает строгую единицу.
- Для большинства связных задач показатель до 1.5 считается отличным результатом, не требующим дополнительного вмешательства.
- Работа с показателями выше 2.0 приводит к потере более десяти процентов энергии и вызывает ощутимый нагрев оборудования.
- Для точной подгонки антенно-фидерного тракта рекомендуется применять специализированный аппаратный измеритель.
Подробнее о самодельных приборах для измерения прямой и отраженной волны можно узнать в соответствующих руководствах. Вы можете самостоятельно собрать цифровой или аналоговый измерительный прибор для профессиональной настройки аппаратуры.
