Конденсатор — это пассивный электрический компонент, предназначенный для хранения электрической энергии в виде электрического поля. Он состоит из двух проводящих пластин, которые разделены изолятором, называемым диэлектриком. Конденсаторы широко используются в различных электронных устройствах для фильтрации сигналов, стабилизации напряжения, в схемах защиты от помех и многих других областях. И прежде чем рассчитать различные виды его соединений, надо разобраться что именно мы будем вычислять.
Основные характеристики конденсаторов
- Емкость — это ключевая характеристика, которая измеряет способность компонента накапливать электрическую энергию. Емкость зависит от площади его пластин, расстояния между ними и свойств диэлектрика, разделяющего пластины. Она измеряется в фарадах (Ф), но в повседневной практике часто используются подкатегории этой единицы, такие как микрофарады (мкФ), нанофарады (нФ) и пикофарады (пФ).
- Напряжение — максимальное напряжение, которое может быть приложено к конденсатору, не приводя к пробою диэлектрика. Напряжение измеряется в вольтах (В).
- Энергия — конденсатор может хранить определенное количество энергии, которое зависит от его емкости и напряжения. Энергия выражается через формулу \( E = \frac{1}{2} C U^2 \), где \(E\) — энергия, \(C\) — емкость, а \(U\) — напряжение.
Принцип работы
Когда он подключается к источнику напряжения, его пластины накапливают электрический заряд: одна пластина получает положительный заряд, а другая — отрицательный. Когда он полностью заряжается, ток прекращает течь, и напряжение на его выводах стабилизируется. Конденсатор может использовать накопленную энергию, например, для подачи тока в цепь при отключении источника питания или для сглаживания напряжения в цепи.
Виды соединений
Основные способы соединения — это параллельное и последовательное, но также встречаются более сложные схемы, такие как смешанные. Каждое имеет свои особенности, влияя на параметры цепи, такие как общая емкость, напряжение и ток.
Параллельное соединение
Здесь их выводы соединяются между собой так, что все положительные выводы соединяются с общим положительным контактом, а все отрицательные выводы — с общим отрицательным контактом. В результате напряжение на каждом конденсаторе остается одинаковым, а общая емкость увеличивается.
Как происходит увеличение емкости
Емкость при этом складывается. Это означает, что общая емкость будет равна сумме емкостей всех конденсаторов, подключенных параллельно. Например, если два конденсатора с емкостями \(C_1\) и \(C_2\) соединены параллельно, то общая емкость будет рассчитываться по формуле:
\[
C_{\text{общ}} = C_1 + C_2
\]
Если подключено несколько конденсаторов, то суммарная емкость увеличивается пропорционально числу и емкости каждого из них. Это особенно полезно, когда требуется увеличить емкость для хранения энергии.
Пример параллельного соединения
Предположим, у нас есть два конденсатора с емкостями \(C_1 = 10 \, \mu F\) и \(C_2 = 20 \, \mu F\), соединенные параллельно. Тогда общая емкость будет:
\[
C_{\text{общ}} = 10 \, \mu F + 20 \, \mu F = 30 \, \mu F
\]
Кроме того, при параллельном соединении напряжение на каждом из конденсаторов одинаково, и оно будет равно напряжению источника питания. Если на конденсаторах приложено напряжение \(U = 12 \, В\), то оно будет одинаковым на всех элементах.
Параллельное соединение широко используется в различных устройствах, таких как блоки питания, источники тока, системы фильтрации и стабилизации напряжения, где важно увеличить общую емкость для сглаживания колебаний напряжения или для накопления энергии.
Последовательное соединение
Здесь их выводы соединяются таким образом, что один конец первого конденсатора подключается к источнику питания или другому элементу цепи, а другой конец — к первому концу следующего. Результатом будет то, что общая емкость схемы уменьшается, а напряжение на каждом из них распределяется пропорционально его емкости.
Как происходит снижение емкости
При последовательном соединении общая емкость вычисляется по следующей формуле:
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{C_1} + \frac{1}{C_2}
\]
Если соединено больше двух конденсаторов, то формула будет включать их емкости в суммарном выражении. Таким образом, общая емкость будет всегда меньше, чем емкость любого из отдельных конденсаторов.
Пример последовательного соединения
Предположим, что два конденсатора с емкостями \(C_1 = 10 \, \mu F\) и \(C_2 = 20 \, \mu F\) соединены последовательно. Тогда общая емкость будет рассчитываться так:
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{10 \, \mu F} + \frac{1}{20 \, \mu F} =
\]
\[
= \frac{2}{20 \, \mu F} + \frac{1}{20 \, \mu F} = \frac{3}{20 \, \mu F}
\]
\[
C_{\text{общ}} = \frac{20}{3} \, \mu F \approx 6.67 \, \mu F
\]
Как видно, общая емкость меньше, чем емкость любого из конденсаторов.
Напряжение при последовательном соединении
При последовательном соединении напряжение на каждом из конденсаторов будет различным и зависеть от их емкости. Чем меньше емкость, тем больше напряжение на нем будет. Сумма напряжений на всех конденсаторах в цепи будет равна общему приложенному напряжению.
Применение последовательного соединения
Последовательное соединение часто используется в случаях, когда нужно достичь определенного напряжения, которое превышает номинальное напряжение одного конденсатора. Например, в высоковольтных источниках питания, где каждое устройство должно работать при высоком напряжении.
Смешанное соединение
Это комбинация параллельного и последовательного, применяемая для получения нужных характеристик цепи. В такой схеме части конденсаторов могут быть соединены параллельно, а другие — последовательно. Это позволяет гибко управлять общей емкостью системы и другими параметрами, такими как напряжение и ток, что полезно в различных электрических устройствах, где требуется точная настройка этих характеристик.
Как работает смешанное соединение
Тут сначала определяются группы конденсаторов, которые будут соединены параллельно, а затем группы соединяются последовательно. Таким образом, процесс объединяет два метода, каждый из которых имеет свои преимущества. Например, параллельное соединение увеличивает емкость, а последовательное — уменьшает ее, что позволяет достичь нужного баланса.
Пример смешанного соединения
Предположим, у нас есть три конденсатора: \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\). Мы сначала соединяем \(C_1\) и \(C_2\) параллельно, а затем эту группу соединяем с \(C_3\) последовательно.
Шаг 1: Сначала находим общую емкость для параллельного соединения \(C_1\) и \(C_2\):
\[
C_{\text{параллельное}} = C_1 + C_2 =
\]
\[
= 10 \, \mu F + 20 \, \mu F = 30 \, \mu F
\]
Шаг 2: Теперь находим общую емкость для последовательного соединения группы \(C_{\text{параллельное}}\) с \(C_3\):
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{C_{\text{параллельное}}} + \frac{1}{C_3} =
\]
\[
= \frac{1}{30 \, \mu F} + \frac{1}{30 \, \mu F} = \frac{2}{30 \, \mu F}
\]
\[
C_{\text{общ}} = \frac{30}{2} = 15 \, \mu F
\]
Таким образом, общая емкость для смешанного соединения этих конденсаторов составит \(15 \, \mu F\).
Преимущества смешанного соединения
Оно позволяет точно настроить общую емкость, а также эффективно распределить напряжение между конденсаторами. Это особенно полезно, если необходимо достичь определенной емкости в устройстве, при этом учитывая ограничения по напряжению.
Смешанные сборки часто используются в сложных электросхемах, например, в источниках питания, фильтрах и других устройствах, где важно получить заданную емкость при сохранении нужного напряжения или для обеспечения работы цепи в заданных условиях. В таких случаях метод дает большую гибкость в проектировании.
Резисторы и катушки с конденсаторами
Иногда в цепях с конденсаторами присутствуют дополнительные элементы, такие как резисторы и катушки. Эти компоненты могут влиять на работу конденсаторов, изменяя параметры таких цепей, как сопротивление, индуктивность, а также частотные характеристики. Например, резисторы используются для создания RC-цепей (сеть из резистора и конденсатора), а катушки — для создания LC-цепей (сеть из катушки индуктивности и конденсатора). Рассмотрим, как эти элементы могут быть интегрированы с конденсаторами.

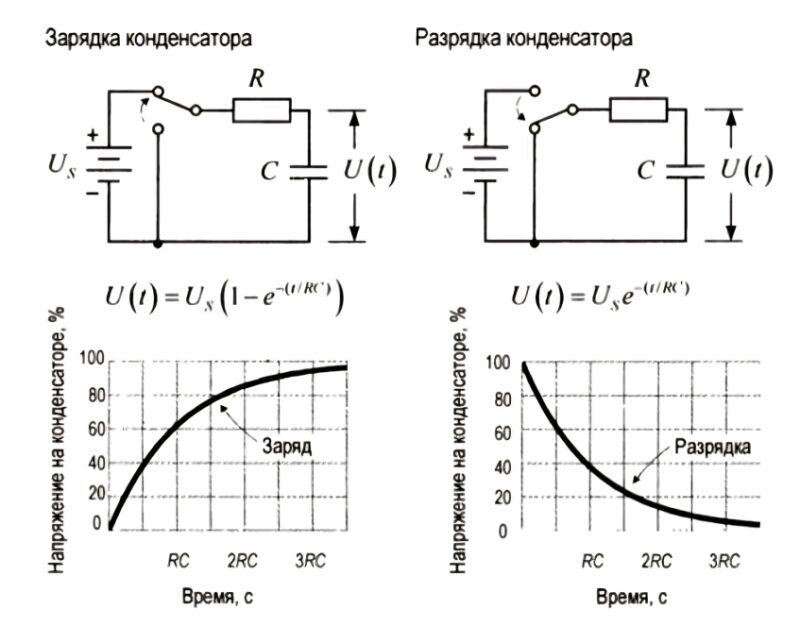

RC-цепи
RC-цепи состоят из резистора и конденсатора, соединенных в цепь. Такие схемы часто используются для фильтрации сигналов, сглаживания напряжений и в других применениях, где важно контролировать время зарядки и разрядки емкости.

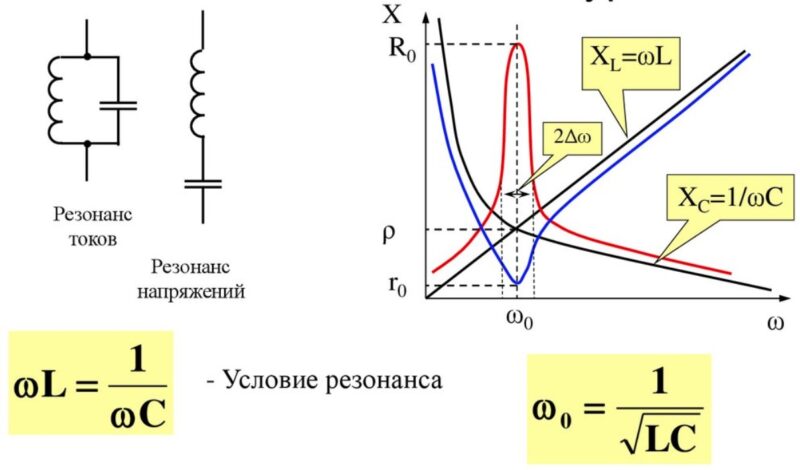

LC-цепи
LC-цепи — это цепи с катушкой и конденсатором, которые широко применяются в фильтрах и генераторах. В таких цепях происходят колебания, что полезно, например, в радиочастотных устройствах.
Схемы с резисторами и катушками используются для управления поведением конденсаторов в цепи, например, для временной задержки, фильтрации высокочастотных сигналов, или создания колебательных процессов в радиотехнике и других областях.
Расчет общей емкости
Правильный расчет общей емкости в цепи с несколькими конденсаторами является важной задачей для достижения нужных характеристик работы электрической схемы. Мы рассмотрим, как рассчитывается общая емкость в цепях с параллельным и последовательным соединением, а также в более сложных схемах.
Расчет емкости при параллельном соединении
Их общая емкость складывается. Для двух конденсаторов с емкостями \(C_1\) и \(C_2\), подключенных параллельно, общая емкость будет вычисляться по следующей формуле:
\[
C_{\text{общ}} = C_1 + C_2
\]
Если количество конденсаторов больше двух, то общая емкость для всех параллельно соединенных конденсаторов будет равна сумме их емкостей:
\[
C_{\text{общ}} = C_1 + C_2 + C_3 + \dots + C_n
\]
Например, если три конденсатора с емкостями \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\) соединены параллельно, то общая емкость будет:
\[
C_{\text{общ}} = 10 \, \mu F + 20 \, \mu F + 30 \, \mu F = 60 \, \mu F
\]
Расчет емкости при последовательном соединении
Емкость рассчитывается по формуле, обратной сложению. Для двух конденсаторов \(C_1\) и \(C_2\), соединенных последовательно, общая емкость будет вычисляться следующим образом:
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{C_1} + \frac{1}{C_2}
\]
Для трех и более, соединенных последовательно, общая емкость будет равна:
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{C_1} + \frac{1}{C_2} + \frac{1}{C_3} + \dots + \frac{1}{C_n}
\]
Для наглядности рассмотрим пример. Пусть два конденсатора с емкостями \(C_1 = 10 \, \mu F\) и \(C_2 = 20 \, \mu F\) соединены последовательно. Тогда общая емкость будет:
\[
\frac{1}{C_{\text{общ}}} = \frac{1}{10 \, \mu F} + \frac{1}{20 \, \mu F} =
\]
\[
= \frac{2}{20 \, \mu F} + \frac{1}{20 \, \mu F} = \frac{3}{20 \, \mu F}
\]
\[
C_{\text{общ}} = \frac{20}{3} \, \mu F \approx 6.67 \, \mu F
\]
Как видно, общая емкость при последовательном соединении всегда меньше, чем емкость любого из отдельных элементов.
Онлайн калькулятор
Таблица различных соединений
| Характеристика | Параллельное | Последовательное | Смешанное |
|---|---|---|---|
| Общая емкость | Сумма емкостей всех конденсаторов | Обратная сумма величин емкостей (меньше, чем у каждого) | Комбинированная емкость в зависимости от схемы соединений |
| Напряжение | Одинаковое для всех конденсаторов | Делится между конденсаторами пропорционально их емкости | Комбинированное распределение напряжений и емкостей |
| Используемые области | Источники питания, фильтрация, сглаживание пульсаций | Высоковольтные схемы, системы накопления энергии, источники с высоким напряжением | Электронные фильтры, высоковольтные системы, источники питания |
| Преимущества | Увеличение общей емкости при постоянном напряжении | Увеличение максимально допустимого напряжения | Гибкость в настройке параметров цепи |
| Недостатки | Требует больше места для размещения конденсаторов | Снижение общей емкости при увеличении числа конденсаторов | Более сложная схема для расчета и проектирования |
Особенности и примеры формул
Кроме базовых формул существует несколько дополнительных моментов, которые могут быть полезны при расчете и анализе.
Эквивалентная емкость при сложных соединениях
При сложных схемах, включающих как последовательные, так и параллельные соединения, расчеты становятся более трудными, но также применимы стандартные подходы. Например, если два конденсатора соединены параллельно, а затем эта группа последовательно соединена с третьим, необходимо сначала вычислить эквивалентную емкость для параллельного соединения, а затем использовать формулу для последовательного.
Пример сложной схемы
Предположим, у нас есть 4 конденсатора с емкостями \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\), \(C_3 = 30 \, \mu F\) и \(C_4 = 40 \, \mu F\). Конденсаторы \(C_1\) и \(C_2\) соединены параллельно, и эта группа соединена последовательно с конденсатором \(C_3\). Затем эта группа соединена параллельно с конденсатором \(C_4\).
Шаг 1: Рассчитаем общую емкость для \(C_1\) и \(C_2\), которые соединены параллельно:
\[
C_{\text{параллельное}} = C_1 + C_2 =
\]
\[
= 10 \, \mu F + 20 \, \mu F = 30 \, \mu F
\]
Шаг 2: Теперь рассчитаем общую емкость для \(C_{\text{параллельное}}\) и \(C_3\), соединенных последовательно:
\[
\frac{1}{C_{\text{смешанное}}} = \frac{1}{30 \, \mu F} + \frac{1}{30 \, \mu F} = \frac{1}{15 \, \mu F}
\]
\[
C_{\text{смешанное}} = 15 \, \mu F
\]
Шаг 3: Теперь соединяем эту группу с \(C_4\) параллельно:
\[
C_{\text{общ}} = C_{\text{смешанное}} + C_4 =
\]
\[
= 15 \, \mu F + 40 \, \mu F = 55 \, \mu F
\]
Итак, общая емкость всей схемы равна \(55 \, \mu F\).
Напряжение и энергия в конденсаторах
Помимо емкости, важнейшими характеристиками конденсаторов являются напряжение, которое они могут выдержать, и энергия, которую они могут накопить. Напряжение и энергия в цепях с конденсаторами зависят от типа соединения, емкости каждого конденсатора, а также от приложенного напряжения. Более подробно про эти расчёты смотрите тут.
Напряжение при параллельном соединении
Напряжение на каждом конденсаторе будет одинаковым. Это значит, что каждый конденсатор будет находиться под тем же напряжением, которое прикладывается к всей цепи. Напряжение на конденсаторе будет равно напряжению источника питания.
Пример: Если 3 конденсатора с емкостями \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\) соединены параллельно и на цепь подано напряжение \(U = 12 \, В\), то напряжение на каждом конденсаторе будет равно \(12 \, В\).
\[
U_1 = U_2 = U_3 = 12 \, В
\]
Таким образом, напряжение на каждом из конденсаторов остается одинаковым, и оно совпадает с напряжением источника питания.
Напряжение при последовательном соединении
Напряжение распределяется между ними. Напряжение на каждом из конденсаторов пропорционально его емкости. Конденсаторы с меньшей емкостью будут иметь большее напряжение, а с большей емкостью — меньшее.
Если конденсаторы \(C_1\), \(C_2\) и \(C_3\) соединены последовательно, то общее напряжение на цепи \(U_{\text{общ}}\) будет равно сумме напряжений на каждом конденсаторе:
\[
U_{\text{общ}} = U_1 + U_2 + U_3
\]
Каждое напряжение на конденсаторе рассчитывается по формуле:
\[
U_i = \frac{Q}{C_i}
\]
где \(Q\) — заряд, а \(C_i\) — емкость соответствующего конденсатора.
Пример: Пусть \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\) соединены последовательно, а общее напряжение на цепи составляет \(U_{\text{общ}} = 30 \, В\). Напряжение на каждом конденсаторе можно найти по пропорции:
\[
\frac{U_1}{C_1} = \frac{U_2}{C_2} = \frac{U_3}{C_3}
\]
Зная общее напряжение \(U_{\text{общ}}\) и соотношение емкостей, можно вычислить напряжение на каждом из конденсаторов.
Энергия накопленная в конденсаторе
Она определяется по следующей формуле:
\[
E = \frac{1}{2} C U^2
\]
где:
- \(E\) — энергия, накопленная в конденсаторе,
- \(C\) — емкость конденсатора,
- \(U\) — напряжение на конденсаторе.
Энергия при параллельном соединении
Накопленная каждым конденсатором, будет рассчитываться отдельно для каждого из них, так как напряжение на каждом из них одинаково.
Пример: Пусть три конденсатора \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\) соединены параллельно, и на всю цепь подано напряжение \(U = 12 \, В\). Тогда энергия, накопленная каждым из конденсаторов, будет:
\[
E_1 = \frac{1}{2} C_1 U^2 = \frac{1}{2} \cdot 10 \, \mu F \cdot (12 \, В)^2 = 0.72 \, мДж
\]
\[
E_2 = \frac{1}{2} C_2 U^2 = \frac{1}{2} \cdot 20 \, \mu F \cdot (12 \, В)^2 = 1.44 \, мДж
\]
\[
E_3 = \frac{1}{2} C_3 U^2 = \frac{1}{2} \cdot 30 \, \mu F \cdot (12 \, В)^2 = 2.16 \, мДж
\]
Общая энергия, накопленная в цепи, будет равна сумме энергий всех конденсаторов:
\[
E_{\text{общ}} = E_1 + E_2 + E_3 =
\]
\[
= 0.72 \, мДж + 1.44 \, мДж + 2.16 \, мДж = 4.32 \, мДж
\]
Энергия при последовательном соединении
Энергия также определяется для каждого конденсатора по отдельности. Однако напряжение на каждом из них будет разным, и энергия будет зависеть от этого напряжения. Для последовательного соединения энергия будет вычисляться по той же формуле, но с разными значениями напряжений для каждого конденсатора.
Пример: Пусть те же конденсаторы \(C_1 = 10 \, \mu F\), \(C_2 = 20 \, \mu F\) и \(C_3 = 30 \, \mu F\) соединены последовательно, а общее напряжение на цепи составляет \(U_{\text{общ}} = 30 \, В\). Напряжение на каждом будет рассчитываться по предыдущим формулам, и затем можно найти энергию, накопленную в каждом из них:
\[
E_1 = \frac{1}{2} C_1 U_1^2
\]
\[
E_2 = \frac{1}{2} C_2 U_2^2
\]
\[
E_3 = \frac{1}{2} C_3 U_3^2
\]
Применение разных сборок в схемах
Использование параллельного соединения
Оно применяется, когда нужно увеличить общую емкость цепи при сохранении одинакового напряжения на всех конденсаторах. Это соединение широко используется в источниках питания, где требуется высокая емкость для сглаживания пульсаций или накопления энергии. Также параллельные соединения встречаются в фильтрах, где важно поддерживать стабильное напряжение.
Примеры применения параллельного соединения:
- Фильтрация и сглаживание пульсаций: В источниках питания с переменным током для уменьшения пульсаций используется параллельное. Эти конденсаторы подключаются параллельно к выходу выпрямителя для стабилизации выходного напряжения, снижения шумов и пульсаций.
- Энергетическое накопление: В устройствах для накопления энергии, например, в системах солнечных батарей или в некоторых типах импульсных источников питания, параллельные соединения обеспечивают нужную емкость для хранения и отдачи энергии.
- Увеличение ёмкости: В схемах, где необходимы большие емкости для работы устройства, например, в электродвигателях или мощных источниках питания, параллельное соединение позволяет достичь нужной емкости без изменения напряжения, которое должно оставаться одинаковым для всех конденсаторов.
Использование последовательного соединения
Когда требуется повысить напряжение, которое выдерживает цепь. Чаще используется в цепях, где важна высокая устойчивость к высокому напряжению, например, в электрических фильтрах, преобразователях и других устройствах, где важно контролировать напряжение на каждом конденсаторе.
Примеры применения последовательного соединения:
- Увеличение максимально допустимого напряжения: В устройствах, где необходимо применить высокое напряжение, например, в высоковольтных конденсаторных банках или в устройствах для регулирования мощности, используют последовательное соединение. В таком соединении напряжение делится между конденсаторами, что позволяет избежать перегрузки одного конденсатора.
- Высоковольтные схемы: В высоковольтных фильтрах, например, в преобразователях напряжения или в системах передачи электроэнергии, используют последовательное соединение для повышения общей способности цепи выдерживать высокое напряжение.
- Применение в схемах с зарядом: Последовательное соединение часто используется в схемах, где важно, чтобы заряд, который накапливается в цепи, оставался одинаковым, несмотря на изменение напряжения на каждом конденсаторе.
Смешанные соединения
Часто применяются в более сложных схемах, где требуется и увеличение емкости, и повышение напряжения одновременно. Такие схемы используются в устройствах, где необходима высокая степень гибкости в настройке параметров, например, в электронных фильтрах, блоках питания и системах накопления энергии.
Примеры применения смешанных соединений:
- Схемы с высоким напряжением и большой емкостью: В устройствах, например, для накопления энергии в суперконденсаторах, где требуется и высокая емкость, и возможность выдерживать высокие напряжения, используют смешанные соединения. В таких системах обычно конденсаторы соединяются сначала параллельно для увеличения емкости, а затем эти группы подключаются последовательно для увеличения напряжения.
- Гибкие фильтры и регулирование мощности: В системах фильтрации или преобразования энергии часто используются сложные схемы, где требуется оптимизация как емкости, так и напряжения. Например, в фильтрах для подавления шума или в преобразователях напряжения можно комбинировать параллельные и последовательные соединения, чтобы достичь нужных характеристик.
- Высоковольтные источники питания: В некоторых источниках питания, где требуются как большие емкости для накопления энергии, так и высокая устойчивость к напряжению, используются смешанные схемы для оптимизации работы устройства.
Выводы и рекомендации
Соединение конденсаторов в параллельное и последовательное соединение является основным способом управления характеристиками цепей. В зависимости от целей — будь то повышение емкости, управление напряжением или комбинирование этих параметров — важно правильно выбрать тип соединения и правильно рассчитать общую емкость, напряжение и энергию в цепи.
- Параллельное подходит для увеличения общей емкости при одинаковом напряжении на каждом конденсаторе.
- Последовательное применяется для повышения максимального напряжения в цепи при одинаковом заряде на всех элементах.
- Смешанное позволяет оптимизировать как емкость, так и напряжение в сложных системах, таких как высоковольтные фильтры, блоки питания и системы накопления энергии.
Правильный выбор схемы сборки расчет параметров позволяют эффективно использовать эти радиодетали для достижения нужных характеристик в различных электронных устройствах и схемах.
