В цифровом мире важную роль играют различные типы дисплеев. Они предоставляют информацию, помогают ориентироваться и выдают необходимые данные. Среди них 7-сегментные светодиодные индикаторы (в советские времена их называли АЛС-ки) занимают важное место благодаря своей простоте подключения, хорошей читаемости и широкому применению в устройствах. Конечно появилось и много типов современных цветных LCD дисплеев-мониторов, с куда более широкими функциями, но не всегда их использование оправдано в плане сложности, надежности и цены.
Давайте подробно рассмотрим старые добрые 7-ми сегментные LED индикаторы — их устройство, применение, метод управления и их место в современном мире электроники. Ведь эти небольшие, но универсальные компоненты, играют ключевую роль во многих цифровых устройствах.
Сборка и использование LED дисплеев

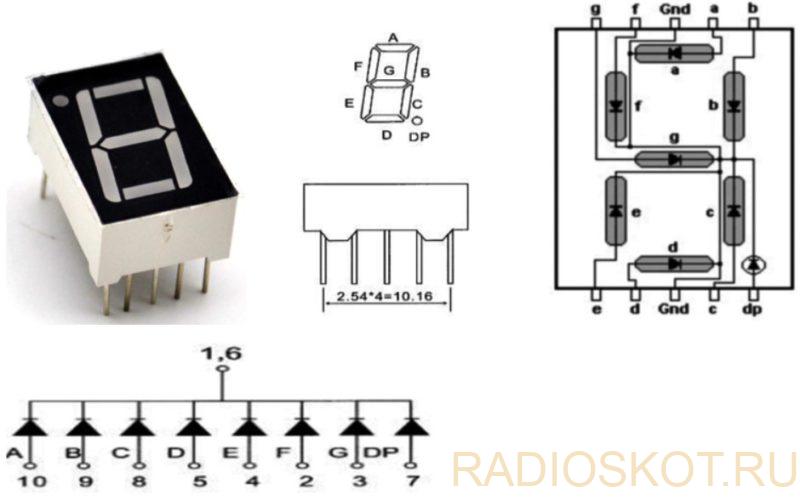

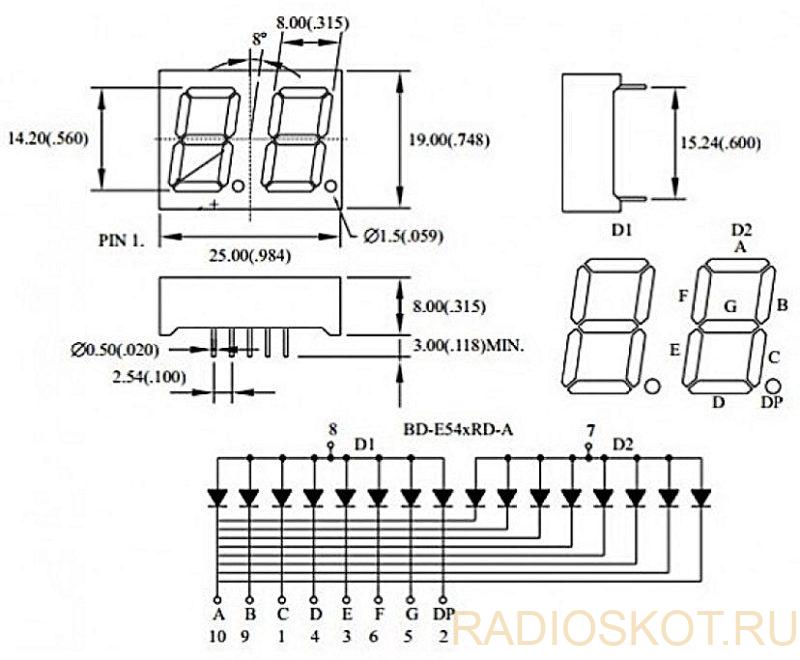

7-ми сегментные LED дисплеи (индикаторы) обеспечивают четкое отображение цифр, букв и буквенно-цифровых символов. Их конструкция относительно проста, что делает их надежными. В основе лежат семь сегментов, которые на самом деле представляют собой светодиоды определенной формы и цвета. Каждый из этих сегментов обычно обозначается буквами от «А» до «G». Сегменты расположены в форме цифры 8, состоящей из трех горизонтальных элементов (верхнего, среднего и нижнего) и четырех вертикальных, образующих стороны. Обычно на дисплее также можно найти сегмент, обозначенный как «DP», который именуется как точка или запятая (Digit Point).

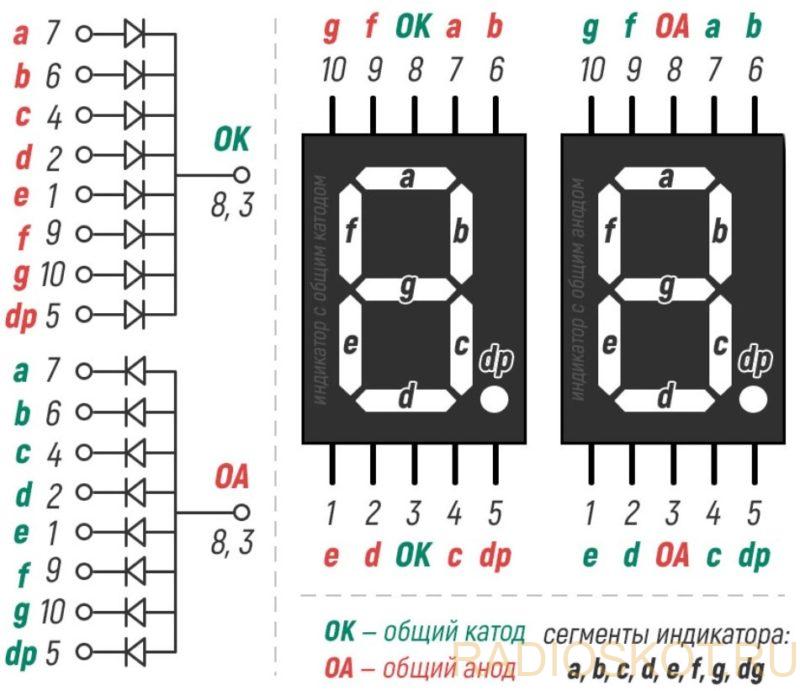

Каждый светодиодный дисплей состоит из большего или меньшего количества полупроводниковых элементов, излучающих свет в результате протекания через них тока. Сегменты изготовлены из светорассеивающего материала для обеспечения равномерного освещения. Диоды сборки подключаются двумя способами – по схеме с общим анодом или с общим катодом. В дисплеях с общим анодом все положительные выводы сегментов светодиода соединены в одной точке, а дисплеи с общим катодом имеют один вывод для всех отрицательных выводов.
Работа АЛС-ок достаточно проста и предполагает включение соответствующих сегментов для создания нужных символов. Контроллер, подобно микроконтроллеру или интегральной микросхеме, управляет током, протекающим через отдельные светодиоды, в зависимости от отображаемой цифры или символа. Например, для отображения цифры «1» включаются сегменты «B» и «C», а остальные сегменты отключаются.
Благодаря простой структуре и управлению, 7-сегментные дисплеи очень популярны в таких устройствах, как калькуляторы, часы, вольтметры, термометры и многие другие, требующие отображения цифр или основных символов. Эти дисплеи не только надежны, но и прекрасно видны как в хорошо освещенных помещениях, так и в темноте, что делает их незаменимыми в бытовой электронике. В продаже есть дисплеи разных размеров – от миниатюрных, используемых в мелкой электронике, до огромных моделей, используемых на спортивных стадионах. Их также можно выбирать по цвету и яркости.
Кодировка символов

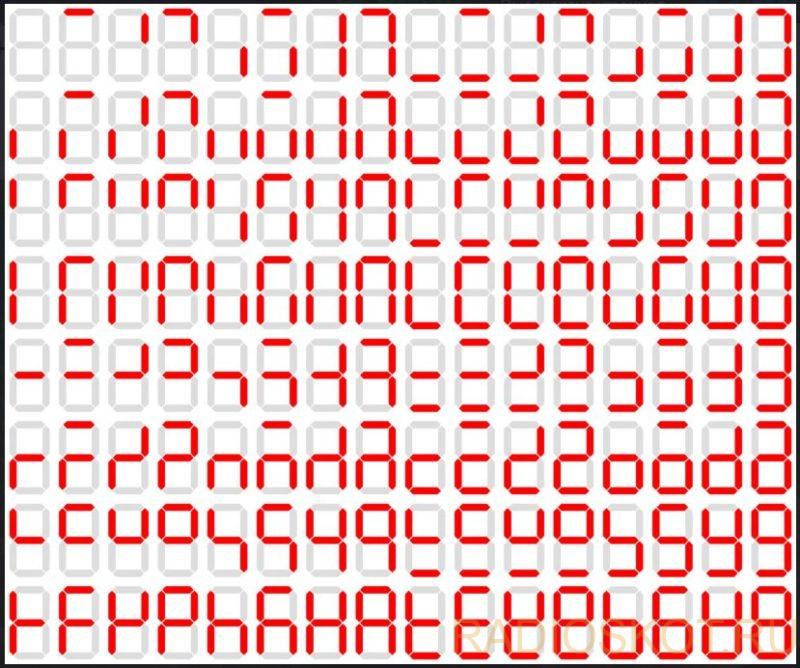

Существуют различные методы кодирования, два наиболее популярных из которых — двоично-десятичный (BCD) и шестнадцатеричный. Кроме того, значение точки на 7-сегментных дисплеях является дополнительным элементом, важным для точного отображения данных.

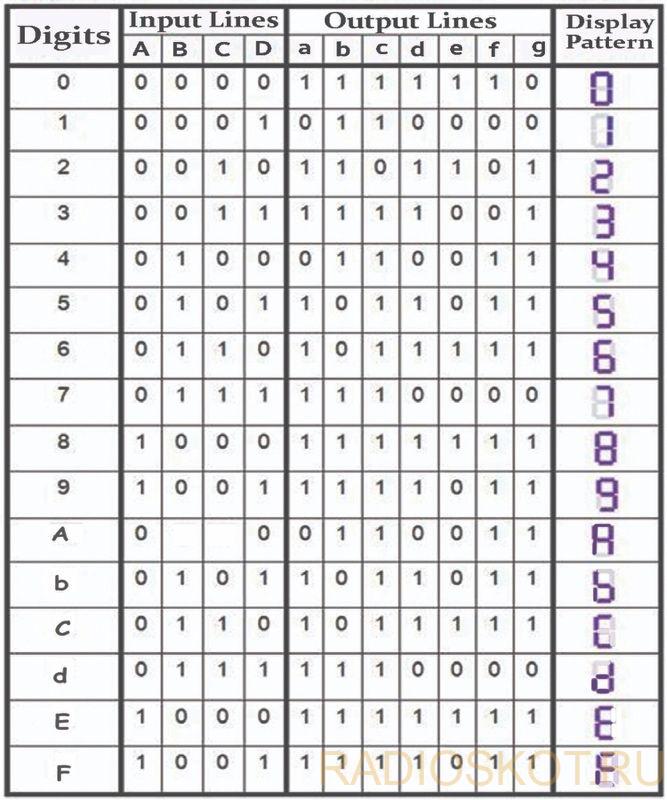

Кодирование BCD (двоично-десятичное число) — один из наиболее часто используемых методов кодирования цифр на 7-сегментных индикаторах. Он предполагает присвоение уникального двоичного кода (обычно 4-х битного) каждой цифре от 0 до 9 и некоторым буквенно-цифровым символам, например буквам от A до F. Каждый двоичный код связан с определенным набором светодиодных сегментов, которые необходимо включить, чтобы отобразить нужную цифру или символ.
Шестнадцатеричная кодировка используется для отображения буквенно-цифровых символов в 16-ричной системе (цифры 0–9 и буквы от A до F). При этом каждой цифре или букве присваивается уникальный шестнадцатеричный код (4-х или 8-битный), соответствующий включению соответствующих сегментов светодиода. Эта кодировка особенно полезна где и сами данные представлены в шестнадцатеричном формате, например при программировании микроконтроллеров или устройств, работающих в диагностическом режиме.
Точка на таком дисплее играет также важную роль в отображении данных, особенно в случае дробных частей. Включение сегмента «DP» рядом с заданной цифрой позволяет отображать ее как дробное значение. Например, для цифры 3,14 будет включен сегмент «DP» рядом с цифрой 3, хотя стоит знать, что иногда точка ставится перед символом. В таком случае будет активирован сегмент «DP» у цифры 1.
Больше сегментов в индикаторах

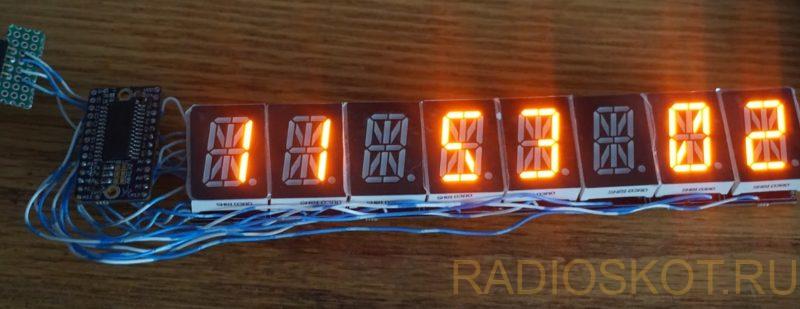

Помимо популярных 7-сегментных дисплеев, существуют модели с бОльшим количеством сегментов, например 8-сегментные, 9-сегментные, 14-сегментные, 16-сегментные и даже 22-сегментные. Эти более совершенные конструкции предоставляют новые возможности отображения символов и используются в приборах, где требуется большая гибкость и точность. Еще большие возможности получаем, используя светодиодные матрицы, позволяющие отображать даже простую графику.
8 и 9-сегментные дисплеи добавляют дополнительные сегменты по сравнению с традиционными 7-сегментными, позволяя отображать больше буквенно-цифровых и специальных символов. Их часто используют в панелях управления и измерительных устройствах, где требуется отображение более обширной информации.
14-сегментные, 16-сегментные и 22-сегментные дисплеи представляют собой еще более совершенные конструкции, которые могут отображать сложные элементы, включая множество букв, цифр и специальных символов. Благодаря большему количеству сегментов эти дисплеи используются в световой рекламе, информационных щитках, музыкальных инструментах и медицинских приборах, где важным является точное отображение различного контента.

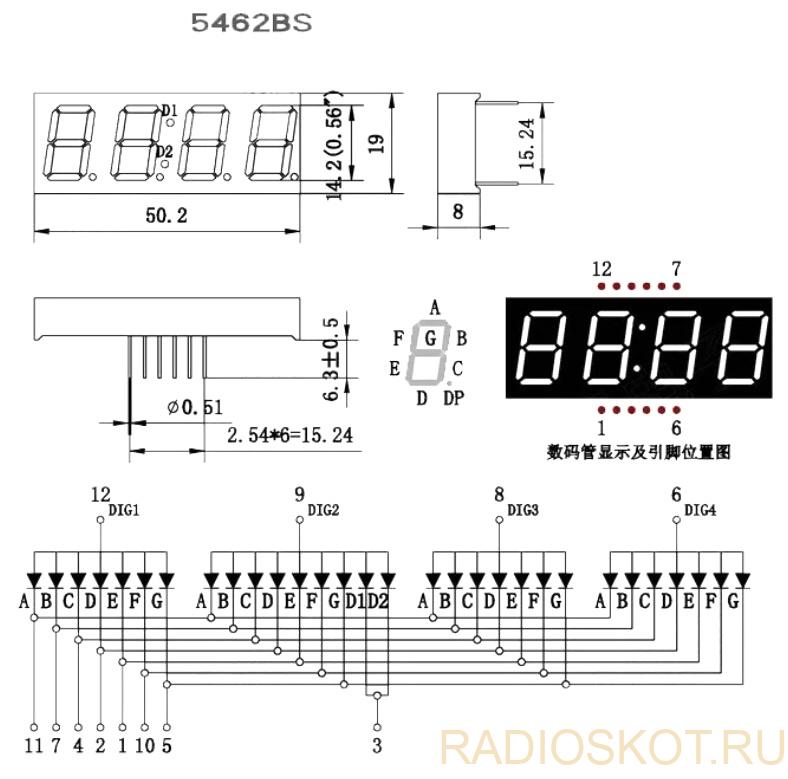

Расширенные дисплеи с большим количеством световых сегментов повышают способность отображать более разнообразную и сложную информацию, что важно в современном мире, где аудитория ожидает все более продвинутых и интерактивных мониторов. Их применение охватывает такие области, как бытовая электроника, промышленность, медицина, реклама и многие другие. Еще одним решением, предоставляющим больше возможностей, является использование 7-сегментных дисплеев, соединенных попарно, по 3 или даже по 4. Благодаря общему корпусу последующие знаки идеально сочетаются друг с другом.
Управление светодиодными дисплеями
Управление LED дисплеями — ключевой элемент процесса отображения информации. Существуют разные способы управления 7-сегментными дисплеями, в зависимости от сложности схем и точности отображаемых данных. Традиционное решение — управлять дисплеем с помощью цифровых микросхем в двоично-десятичном коде. При таком подходе каждая цифра или символ контролируется соответствующим декодером. Эти типы представляют собой комбинационные структуры, входом которых является BCD-код иероглифа, и на его основе активируются определенные выходы схемы, подключенные к дисплею. Это эффективный, но несколько трудоемкий метод, реализация которого достаточно сложна по сравнению с более современными решениями на базе микроконтроллеров.

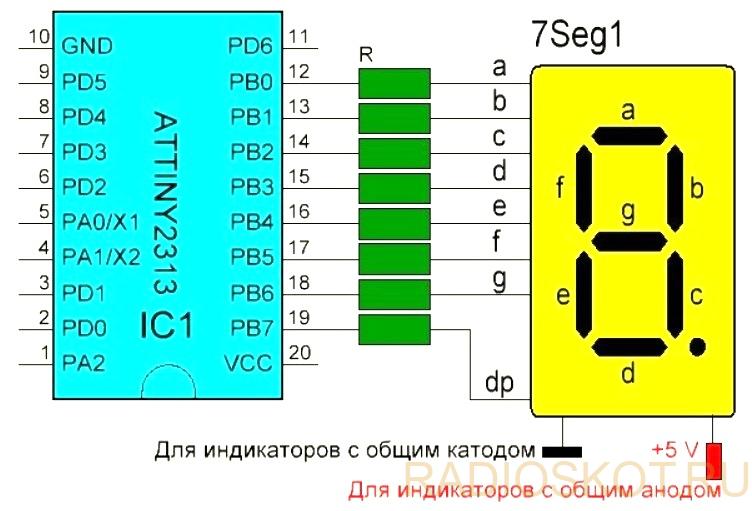

Микроконтроллеры предлагают гораздо большую гибкость и точность отображения данных. Программируемая микросхема передает данные на индикатор, решая, какие сегменты включить для отображения цифр, букв или специальных символов. Этот подход обеспечивает динамическое управление отображением, позволяя плавно изменять отображаемый контент.
Метод мультиплексирования часто используется в МК, особенно в конструкциях, включающих более одного 7-LED дисплея. Он предполагает очень быстрое переключение между последовательными дисплеями (часто незаметное для человеческого глаза), так что каждый индикатор активируется на короткий период времени.
Другими словами, одновременно включается только один из дисплеев, остальные в этот момент отключаются, что позволяет использовать один и тот же набор выводов микроконтроллера для управления сегментами всех дисплеев. Такое эффективное решение заметно экономит ресурсы процессора.
Ток потребления обычно пару миллиампер на каждый сегмент — как у обычных одиночных светодиодов. И также как обычные, LED сегменты индикатора могут сгореть при превышении паспортных значений, поэтому не стоит гоняться за высокой яркостью (тем более полоска начнёт визуально расплываться). Питание обязательно должно идти через токоограничительные резисторы.
Так что независимо от выбранной технологии, 7-сегментные индикаторы LED остаются незаменимыми элементами во многих областях техники даже в 2024 году.
