Что такое SMD-резисторы
SMD-резисторы (Surface Mount Device) — это поверхностно-монтируемые резисторы, используемые в современных электронных схемах. Они являются неотъемлемой частью большинства печатных плат (PCB) и применяются в бытовой технике, промышленном оборудовании, автомобильной электронике и мобильных устройствах.
В отличие от традиционных выводных резисторов, SMD-компоненты монтируются прямо на поверхность платы, что значительно упрощает и удешевляет автоматизированное производство, а главное — уменьшает размеры готовой электроники.
Преимущества перед выводными резисторами
- Компактность – благодаря малым размерам SMD-резисторы позволяют создавать миниатюрные и плотные схемы.
- Автоматизация монтажа – подходит для поверхностного монтажа (SMT), что ускоряет сборку электроники.
- Улучшенные электрические характеристики – меньшая паразитная индуктивность и ёмкость по сравнению с выводными резисторами.
- Механическая устойчивость – отсутствие длинных выводов снижает вероятность механических повреждений.
Основные характеристики чип резисторов
Таблица характеристик планарных резисторов:
| Характеристика | Описание |
|---|---|
| Типоразмер | 0402, 0603, 0805, 1206, 2512 и другие |
| Номинальное сопротивление | От 0 Ом до нескольких мегаом |
| Маркировка | Числовая (103, 472, 1002) или код EIA96 |
| Мощность (Вт) | 0,063–1,0 Вт в зависимости от размера |
| Допустимое напряжение | От 25 В до 200 В |
| Температурный коэффициент (TCR) | ±50…±1000 ppm/°C (зависит от класса точности) |
| Точность (допуск) | ±0,1%, ±1%, ±5% |
| Материал | Пленочные, углеродные, металлооксидные |
| Применение | Бытовая электроника, промышленность, автоэлектроника |
Эта таблица поможет быстро оценить параметры чип-резисторов при выборе компонентов.

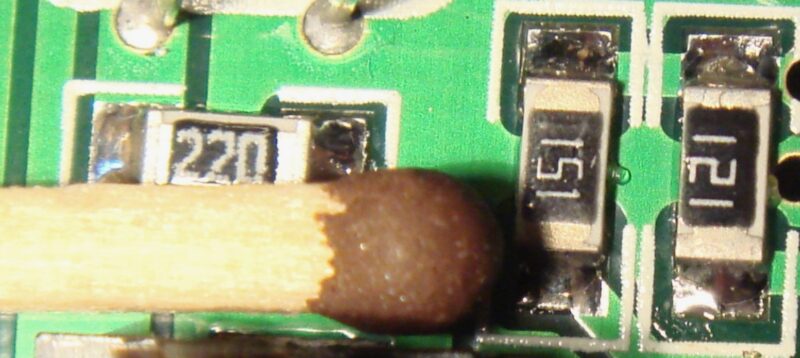

Номинальное сопротивление (как определить)

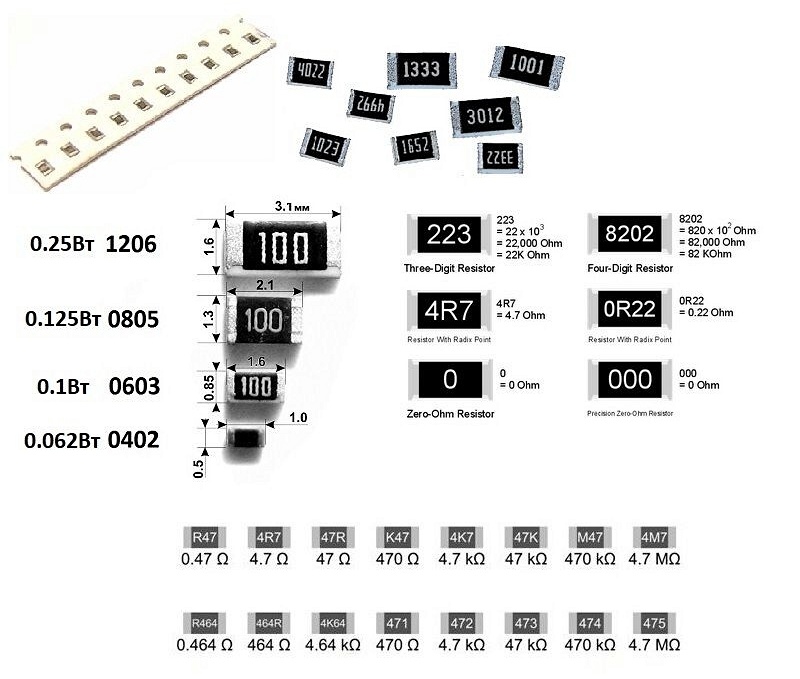

Номинал сопротивления SMD-резисторов определяется по маркировке, которая может быть представлена в виде трех- или четырехзначного кода, либо специальными буквенно-цифровыми обозначениями.
- Трёхзначный код: первые две цифры – значащие разряды, третья – множитель (например, «103» = 10 × 10³ = 10 кОм).
- Четырёхзначный код: аналогично трёхзначному, но с большей точностью (например, «1002» = 100 × 10² = 10 кОм).
- EIA96 (кодовая система для прецизионных резисторов): сочетание чисел и букв (например, 43C = 30,9 кОм).
Таблица кодов EIA-96 для прецизионных резисторов
Код EIA-96 используется для маркировки резисторов с точностью ±1% (серия E96). В этой системе первая часть кода — это числовой код (от 01 до 96), который соответствует стандартному значению сопротивления, а вторая часть — множитель (буква), указывающая на порядок увеличения.
1. Значения номиналов (первая часть кода)
| Код | Значение (Ом) | Код | Значение (Ом) | Код | Значение (Ом) | Код | Значение (Ом) |
|---|---|---|---|---|---|---|---|
| 01 | 100 | 25 | 162 | 49 | 261 | 73 | 422 |
| 02 | 102 | 26 | 165 | 50 | 267 | 74 | 432 |
| 03 | 105 | 27 | 169 | 51 | 274 | 75 | 442 |
| 04 | 107 | 28 | 174 | 52 | 280 | 76 | 453 |
| 05 | 110 | 29 | 178 | 53 | 287 | 77 | 464 |
| 06 | 113 | 30 | 182 | 54 | 294 | 78 | 475 |
| 07 | 115 | 31 | 187 | 55 | 301 | 79 | 487 |
| 08 | 118 | 32 | 191 | 56 | 309 | 80 | 499 |
| 09 | 121 | 33 | 196 | 57 | 316 | 81 | 511 |
| 10 | 124 | 34 | 200 | 58 | 324 | 82 | 523 |
| 11 | 127 | 35 | 205 | 59 | 332 | 83 | 536 |
| 12 | 130 | 36 | 210 | 60 | 340 | 84 | 549 |
| 13 | 133 | 37 | 215 | 61 | 348 | 85 | 562 |
| 14 | 137 | 38 | 221 | 62 | 357 | 86 | 576 |
| 15 | 140 | 39 | 226 | 63 | 365 | 87 | 590 |
| 16 | 143 | 40 | 232 | 64 | 374 | 88 | 604 |
| 17 | 147 | 41 | 237 | 65 | 383 | 89 | 619 |
| 18 | 150 | 42 | 243 | 66 | 392 | 90 | 634 |
| 19 | 154 | 43 | 249 | 67 | 402 | 91 | 649 |
| 20 | 158 | 44 | 255 | 68 | 412 | 92 | 665 |
| 21 | 162 | 45 | 261 | 69 | 422 | 93 | 681 |
| 22 | 165 | 46 | 267 | 70 | 432 | 94 | 698 |
| 23 | 169 | 47 | 274 | 71 | 442 | 95 | 715 |
| 24 | 174 | 48 | 280 | 72 | 453 | 96 | 732 |
2. Множители (вторая часть кода)
| Буква | Множитель | Пример кода | Окончательное значение |
|---|---|---|---|
| Z | 0.001 | 43Z | 0.249 Ом |
| Y | 0.01 | 43Y | 2.49 Ом |
| X | 0.1 | 43X | 24.9 Ом |
| A | 1 | 43A | 249 Ом |
| B | 10 | 43B | 2.49 кОм |
| C | 100 | 43C | 24.9 кОм |
| D | 1 000 | 43D | 249 кОм |
| E | 10 000 | 43E | 2,49 МОм |
Как расшифровать маркировку
Например, если на резисторе написано 49C, то:
- 49 соответствует 261 Ом (по первой таблице).
- C означает множитель ×100.
- Окончательное значение: 261 × 100 = 26,1 кОм.
Маркировка и её расшифровка
SMD-резисторы могут иметь следующие типы маркировки:
- Числовая кодировка (103, 472, 1002 и т. д.)
- Специальные буквенные коды (EIA96, R010 и т. д.)
- Отсутствие маркировки – часто встречается у резисторов малых типоразмеров (0402, 0603), где номинал определяется по схеме или документации.
Онлайн-калькуляторы и таблицы помогают быстро расшифровать маркировку и определить сопротивление. Если требуется нестандартное значение — воспользуйтесь формулами расчета.
Мощность и рабочие параметры
Основные параметры SMD-резисторов:
- Мощность – определяется размером корпуса, например:
- 0402 – 0,063 Вт
- 0603 – 0,1 Вт
- 0805 – 0,125 Вт
- 1206 – 0,25 Вт
- 2512 – 1 Вт
- Допустимое напряжение – указывается в спецификациях производителя.
- Температурный коэффициент (TCR) – важен для точных измерений и стабильно работающих схем.
Эти параметры помогают выбрать резистор, подходящий для конкретного применения. Более подробно про расчёт мощности читайте по ссылке.
Размеры и типоразмеры SMD-резисторов
Стандартные корпуса (0402, 0603, 0805, 1206, 2512)
SMD-резисторы выпускаются в различных корпусах, размеры которых обозначаются четырехзначным кодом: первые две цифры – длина, вторые две – ширина (в тысячных долях дюйма). Основные типоразмеры:
- 0402 (1,0 × 0,5 мм) – применяются в миниатюрных устройствах.
- 0603 (1,6 × 0,8 мм) – баланс между компактностью и удобством монтажа.
- 0805 (2,0 × 1,25 мм) – используются в бытовой электронике.
- 1206 (3,2 × 1,6 мм) – повышенная мощность, подходят для силовых цепей.
- 2512 (6,3 × 3,2 мм) – мощные резисторы, до 1 Вт.

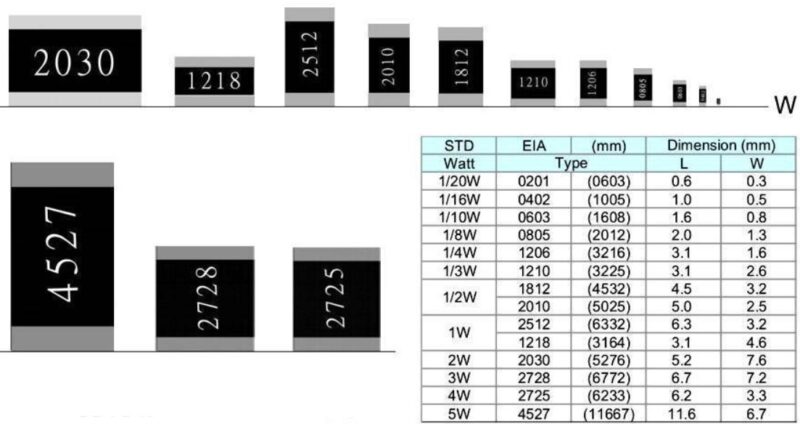

Таблица размеров и их применение
| Типоразмер | Размер (мм) | Мощность (Вт) | Применение |
|---|---|---|---|
| 0402 | 1,0 × 0,5 | 0,063 | Смартфоны, носимая электроника |
| 0603 | 1,6 × 0,8 | 0,1 | Автомобильная электроника, контроллеры |
| 0805 | 2,0 × 1,25 | 0,125 | Потребительская электроника |
| 1206 | 3,2 × 1,6 | 0,25 | Источники питания, промышленная техника |
| 2512 | 6,3 × 3,2 | 1,0 | Высокомощные цепи, силовая электроника |
Обозначение и спецификации
Помимо размеров, при выборе важно учитывать:
- Номинальное сопротивление – определяется маркировкой или таблицами.
- Допустимое напряжение – указывается в характеристиках производителя.
- Температурный коэффициент (TCR) – влияет на точность в зависимости от температуры.

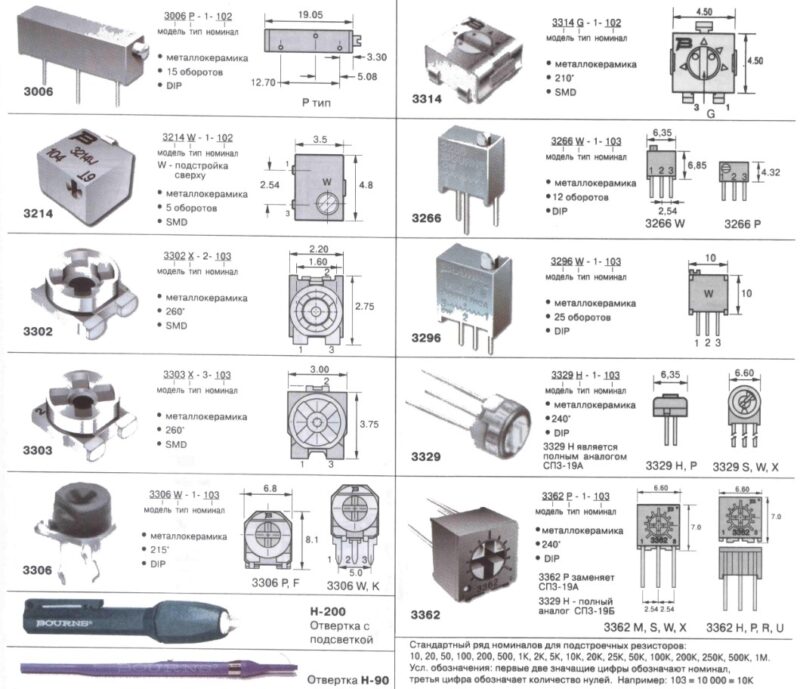

Подстроечные чип-резисторы
Что такое подстроечные SMD резисторы
Подстроечные чип-резисторы – это миниатюрные электронные компоненты, предназначенные для точной настройки сопротивления в цепи. Они используются в схемах, где требуется точная подстройка параметров после сборки или в процессе эксплуатации.
Преимущества подстроечных чип-резисторов
- Компактность – занимают меньше места по сравнению с классическими подстроечными резисторами.
- Высокая точность – допускают подстройку в пределах небольших значений.
- Стабильность характеристик – имеют низкий температурный коэффициент.
- Долговечность – устойчивы к механическим и термическим нагрузкам.
Виды подстроечных чип-резисторов
- Механические – регулируются с помощью отвертки или специального инструмента.
- Цифровые (DigiPot) – управляются микроконтроллером через интерфейсы SPI/I²C.
- Термочувствительные – изменяют сопротивление в зависимости от температуры.
Конструкция и принципы работы
Подстроечные резисторы выпускаются в различных форм-факторах:
- Открытые (с видимым контактным ползунком) – позволяют точную ручную настройку.
- Герметизированные – защищены от пыли и влаги.
- SMD (чип-исполнение) – компактные компоненты для автоматизированного монтажа.
Принцип работы основан на изменении длины резистивного слоя путем перемещения контактного ползунка. В цифровых версиях регулировка происходит за счет изменения положения внутренних переключаемых сопротивлений.
Типоразмеры и маркировка
Подстроечные SMD-резисторы выпускаются в стандартных корпусах:
- 0402, 0603, 0805, 1206, 2010, 2512 – миниатюрные для автоматической пайки.
- 3296, 3362, 3386 – классические подстроечные резисторы с регулировочным винтом.
Маркировка зависит от производителя, но обычно указывается номинал, допуск и обозначение подстроечного типа.
Таблица подстроечных резисторов для SMT
Эта таблица поможет вам ознакомиться с основными характеристиками подстроечных SMD-резисторов, их типоразмерами и распространенными значениями.
| Параметр | Описание |
|---|---|
| Типоразмер | 0402, 0603, 0805, 1206, 2010, 2512 и другие |
| Диапазон сопротивлений | Обычно от 10 Ом до 1 МОм (может варьироваться в зависимости от модели) |
| Точность | ±1%, ±5%, ±10% |
| Мощность | Обычно 0,1 Вт, 0,25 Вт, 0,5 Вт, в зависимости от типоразмера |
| Регулировка | Механическая (винтовая настройка) или цифровая (управление с помощью интерфейса, например, SPI или I²C для цифровых подстроечных резисторов) |
| Материал | Керамика, углеродный слой, металлооксидные пленки |
| Максимальное рабочее напряжение | Обычно до 50 В, в зависимости от номинала |
| Температурный коэффициент | Обычно ±100 ppm/°C, в зависимости от модели |
| Применение | Калибровка приборов, настройка частотных фильтров, усилителей, мостов, датчиков и других точных схем |
| Маркировка | Обычно включает в себя код типа резистора, номинал, допуск и другие параметры (например, «10k ±1% 0603» или «100 Ω ±5% 0805») |
Типы регулировок:
- Механическая регулировка – часто используются винтовые подстроечные резисторы, регулируемые отверткой. Обеспечивают точную настройку сопротивления.
- Цифровая регулировка – эти резисторы управляются через интерфейсы (например, SPI или I²C), чаще всего используются в цифровых схемах для автоматической настройки.
Как выбрать подстроечный SMD резистор
- Определите нужный диапазон сопротивлений (обычно от 10 Ом до 1 МОм).
- Выберите точность – ±5% или ±1% для точных схем.
- Рассчитайте мощность – от 0,1 Вт до 0,5 Вт для стандартных решений.
- Выберите тип регулировки – механическую (винт) или электронную (цифровой).
- Учитывайте условия эксплуатации – температура, влажность, механическая нагрузка.
Где купить и какие бренды выбрать?
Популярные производители:
- Bourns (3296, 3362, 3386)
- Vishay (T73, T93, T16 SMD)
- Murata, Panasonic, Yageo
Лучше покупать у проверенных дистрибьюторов: Digi-Key, Mouser, RS Components, AliExpress (с осторожностью).
Итого, подстроечные чип-резисторы – незаменимые компоненты для точной настройки электронных схем. Их компактность, точность и надежность делают их идеальным выбором для профессиональных разработчиков и любителей радиоэлектроники.
Как выбрать планарный резистор
Подбор номинала и мощности
- Определите номинал сопротивления – его можно вычислить по цветовой или цифровой маркировке, либо воспользоваться калькулятором онлайн.
- Рассчитайте мощность – выбирайте резистор с запасом по мощности в 1,5–2 раза выше расчетного значения.
- Учтите рабочее напряжение – важный параметр для высоковольтных цепей.
Как пользоваться таблицами и калькуляторами онлайн
Для удобства расчета номинала можно использовать:
- Онлайн-калькуляторы маркировки SMD-резисторов.
- Таблицы стандартных значений (E24, E96).
- Программы для расчета параметров цепи (LTspice, Altium Designer).
Таблицы стандартных значений резисторов
Стандартные номиналы сопротивлений определяются сериями E-классификации (E6, E12, E24, E48, E96, E192) согласно стандарту IEC 60063.
- Серия E24 (±5% точность) – самая распространенная, подходит для большинства применений.
- Серия E96 (±1% точность) – используется в схемах, где требуется высокая точность.
Таблица номиналов E24 (±5%)
| 1.x | 2.x | 3.x | 4.x | 5.x | 6.x | 7.x | 8.x | 9.x |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 2.2 | 3.3 | 4.7 | 5.6 | 6.8 | 8.2 | ||
| 1.1 | 2.4 | 3.6 | 5.1 | 5.9 | 7.5 | 8.7 | ||
| 1.2 | 2.7 | 3.9 | 5.6 | 6.2 | 8.2 | 9.1 | ||
| 1.3 | 3.0 | 4.3 | 6.2 | 6.8 | ||||
| 1.5 | 3.3 | 4.7 | 6.8 | 7.5 | ||||
| 1.6 | 3.6 | 5.1 | 7.5 | 8.2 | ||||
| 1.8 | 3.9 | 5.6 | 8.2 | 9.1 |
Каждое из этих значений можно умножить на 10ⁿ (например, 1,0 Ом → 10 Ом → 100 Ом → 1 кОм → 10 кОм и т. д.).
Таблица номиналов E96 (±1%)
| 1.x | 2.x | 3.x | 4.x | 5.x | 6.x | 7.x | 8.x | 9.x |
|---|---|---|---|---|---|---|---|---|
| 1.00 | 2.10 | 3.32 | 4.75 | 6.49 | 8.66 | |||
| 1.02 | 2.15 | 3.40 | 4.87 | 6.65 | 8.87 | |||
| 1.05 | 2.21 | 3.48 | 5.00 | 6.81 | 9.09 | |||
| 1.07 | 2.26 | 3.57 | 5.11 | 6.98 | 9.31 | |||
| 1.10 | 2.32 | 3.65 | 5.23 | 7.15 | 9.53 | |||
| 1.13 | 2.37 | 3.74 | 5.36 | 7.32 | 9.76 | |||
| 1.15 | 2.43 | 3.83 | 5.49 | 7.50 | 10.0 | |||
| 1.18 | 2.49 | 3.92 | 5.62 | 7.68 | ||||
| 1.21 | 2.55 | 4.02 | 5.76 | 7.87 | ||||
| 1.24 | 2.61 | 4.12 | 5.90 | 8.06 | ||||
| 1.27 | 2.67 | 4.22 | 6.04 | 8.25 | ||||
| 1.30 | 2.74 | 4.32 | 6.19 | 8.45 |
Как и в E24, каждое значение можно умножать на 10ⁿ (например, 1,00 Ом → 10 Ом → 100 Ом → 1 кОм → 10 кОм и т. д.).
Проверка и замена SMD резисторов
- Проверка мультиметром – измеряется сопротивление на плате. Если отличается от номинального – возможен обрыв или перегрев.
- Замена резистора – паяльной станцией или феном с подачей горячего воздуха. Важно подбирать аналогичный типоразмер и мощность.
- Альтернативный подбор – если номинал отсутствует, можно комбинировать несколько резисторов последовательно или параллельно.
Популярные модели и их применение
Часто используемые номиналы (0 Ом, 100 Ом, 1 кОм)
Некоторые номиналы SMD-резисторов встречаются особенно часто, так как подходят для различных задач в электронике:
- 0 Ом – используется как перемычка на платах, а также для маршрутизации цепей.
- 10 Ом – применяется для ограничения тока и защиты схем.
- 100 Ом – снижает помехи в высокочастотных цепях и интерфейсах.
- 1 кОм (1000 Ом) – стандартный номинал для делителей напряжения и базовых цепей.
- 10 кОм – один из самых распространенных резисторов в схемах управления.
- 100 кОм и выше – используются в схемах с высоким импедансом, например, в усилителях.
Обзор популярных типоразмеров и их назначение
- 0402 – минимальные размеры, используются в смартфонах, носимой электронике.
- 0603 – баланс между компактностью и удобством пайки, распространен в автомобильной электронике.
- 0805 – стандартный размер для большинства потребительских устройств.
- 1206 – часто применяется в силовой электронике и цепях с повышенной мощностью.
- 2512 – мощные резисторы до 1 Вт, подходят для индустриального оборудования.
Где купить и как заказать
Онлайн-магазины и параметры для поиска
Популярные магазины, где можно купить чип-резисторы:
- AliExpress, eBay – доступны недорогие варианты, но стоит проверять продавцов.
- Mouser, Digi-Key, Farnell – качественные компоненты от производителей.
- Чип и Дип, Радиодетали.ру – российские магазины с быстрой доставкой.
При поиске важно учитывать параметры:
- Типоразмер (например, 0603, 1206).
- Номинальное сопротивление (например, 10 кОм).
- Мощность (Вт) – соответствует требованиям схемы.
- Допустимое напряжение и температурный коэффициент (TCR).
Как избежать подделок и выбрать качественные компоненты
- Покупайте у проверенных поставщиков – избегайте неизвестных продавцов с низкими отзывами.
- Ознакомьтесь с документацией – у качественных резисторов всегда есть datasheet.
- Проверяйте маркировку – у поддельных компонентов часто нечеткая печать или отличия в цвете.
- Тестируйте перед установкой – измеряйте сопротивление мультиметром перед пайкой.
Итоги материала
- Выбирайте правильный типоразмер – для компактных схем подойдут 0402 и 0603, для силовых цепей – 1206 и 2512.
- Определяйте номинал и мощность с запасом – учитывайте рассеиваемую мощность и рабочее напряжение.
- Проверяйте маркировку – используйте таблицы и онлайн-калькуляторы для расшифровки.
- Тестируйте резисторы перед установкой – мультиметром проверяйте сопротивление, чтобы избежать брака.
- Покупайте у надежных поставщиков – это снижает риск подделок и увеличивает срок службы компонентов.
Полезные ресурсы для расчётов и покупки
- Онлайн-калькуляторы: помогают расшифровать маркировку (на сайтах радиолюбителей).
- Официальные дистрибьюторы: Digi-Key, Mouser, Farnell – гарантируют оригинальные компоненты.
- Форумы и сообщества: полезны для обмена опытом (Electronics StackExchange, Радиосхемы).
При правильном выборе и использовании SMD-резисторы обеспечат надежную работу вашей схемы.
