Проектирование и настройка приемо-передающих систем требует точного понимания геометрии распространения радиоволн. Представленный инструмент создан для инженеров, радиолюбителей и монтажников систем связи. Он позволяет мгновенно получить все ключевые физические размеры рефлектора без рутинных вычислений на бумаге. Геометрия параболы уникальна тем, что любой луч, падающий параллельно ее главной оси, отражается строго в одну математическую точку — фокус. Именно в этом месте должен располагаться фазовый центр облучателя для достижения максимальной эффективности системы.
📡 Работа с радиочастотами не прощает ошибок «на глаз». Смещение приемной головки всего на 5 миллиметров от расчетной точки способно обрушить уровень полезного сигнала в несколько раз, особенно на высоких частотах. Данный справочный материал поможет разобраться в базовых принципах конструирования зеркал, выборе оптимальных пропорций и физических процессах, влияющих на качество радиолинка. Вся информация структурирована на основе реального опыта развертывания спутниковых и наземных линков.
Ключевые параметры геометрии антенны
Любое параболическое зеркало описывается несколькими базовыми величинами. Главная характеристика — диаметр апертуры, обозначаемый латинской буквой D. От физического размера площади сбора энергии напрямую зависит количество перехваченного электромагнитного излучения. Чем больше диаметр, тем более слабый сигнал способна уловить система. Однако простое увеличение габаритов ведет к резкому возрастанию ветровой нагрузки и сужению луча направленности, что требует идеальной точности прицеливания.
Вторым критическим параметром выступает фокусное расстояние F. Это отрезок от центра зеркала до точки схождения всех отраженных лучей. Зная диаметр и фокусное расстояние, можно вычислить глубину чаши c. Формула для вычисления глубины выглядит следующим образом:
c = D2 / ( 16 * F )
Отношение фокусного расстояния к диаметру F/D — важнейший коэффициент, определяющий форму чаши и требования к облучателю. Именно от этого соотношения зависит, какой угол раскрыва будет у антенны и насколько «глубоким» получится зеркало. Идеальное согласование происходит тогда, когда диаграмма направленности самого облучателя точно освещает края рефлектора. Если облучатель «светит» шире зеркала, часть энергии уходит в пустоту или собирает тепловые шумы земли. Если луч слишком узкий, края тарелки остаются незадействованными, и реальный рабочий диаметр уменьшается.
Типовые значения F/D и их применение
| Значение F/D | Форма зеркала | Сфера применения |
|---|---|---|
| 0.25 — 0.35 | Очень глубокая чаша | Тропосферная связь, радиоастрономия. Требует специальных облучателей с широким углом раскрыва. Защищена от боковых помех. |
| 0.35 — 0.45 | Стандартная прямофокусная | Спутниковое ТВ C-диапазона, радиолюбительские линки. Классический баланс между глубиной и эффективностью. |
| 0.5 — 0.8 | Плоская, чаще офсетная | Массовое спутниковое ТВ Ku-диапазона, Wi-Fi мосты. Облучатель не затеняет полезную площадь. |

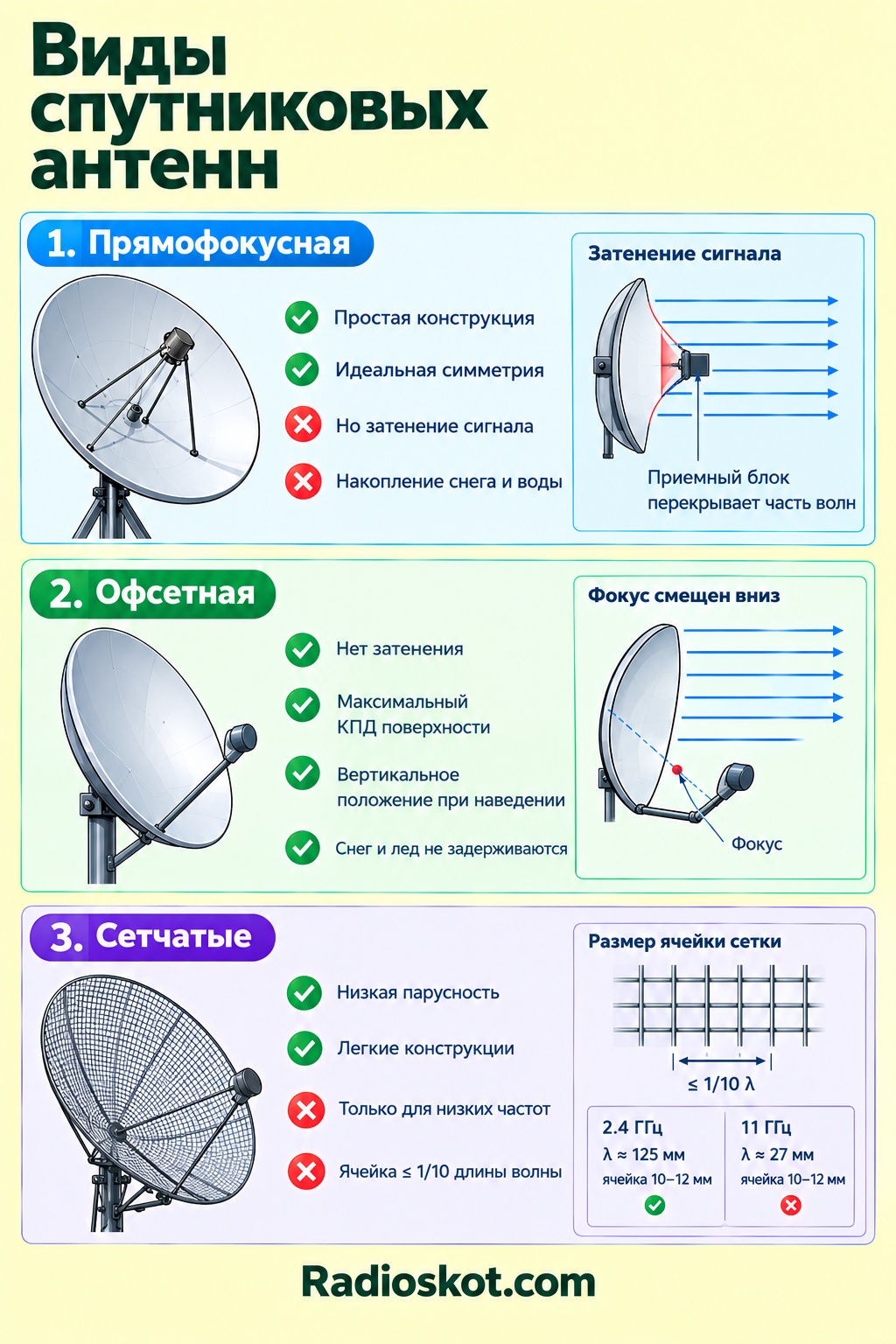

Разновидности конструкций
Прямофокусная антенна появилась самая первая. Она имеет форму правильного параболоида вращения, где облучатель крепится строго по центру на нескольких растяжках. Такие конструкции отличаются идеальной симметрией и простотой изготовления методом штамповки или сборки из лепестков. Главный недостаток кроется в самом расположении приемного блока — он физически перекрывает часть приходящих волн. На малых диаметрах до 1 метра это затенение критично снижает полезную площадь. Кроме того, в горизонтальном положении чаша работает как идеальный сборник для дождевой воды, снега и опавшей листвы, что мгновенно ухудшает радиопрозрачность.
Офсетная схема стала гениальным инженерным решением. Она представляет собой несимметричную вырезку из боковой части большой виртуальной параболы. Фокус при этом смещен вниз, благодаря чему конвертер и штанга крепления выводятся из зоны падающего потока волн. Отсутствие затенения позволяет достичь максимального коэффициента использования поверхности на диаметрах от 60 до 120 см. Дополнительный бонус заключается в почти вертикальном расположении зеркала при наведении на спутник. Снег и лед на такой поверхности просто не задерживаются. Визуально офсетная чаша имеет овальную форму, так как это проекция круглого луча под углом.
Сетчатые рефлекторы выделяются в отдельный класс. Они строятся на базе прямофокусной геометрии, но вместо сплошного металла используется проволочная сетка или перфорированный лист. Главная задача таких решений — радикальное снижение парусности. Решетчатая структура отлично пропускает ветер, позволяя ставить огромные конструкции на легких мачтах. Однако применять их можно только для относительно низких частот. Существует строгое правило физики радиоволн: размер ячейки сетки не должен превышать 1/10 от длины волны. Для частоты 2.4 ГГц длина волны составляет около 125 мм, поэтому ячейка размером 10 или 12 миллиметров работает как сплошной металл. Но для спутникового Ku-диапазона с частотой 11 ГГц и длиной волны 27 мм такая сетка будет полупрозрачной, и большая часть сигнала пройдет сквозь нее без отражения.
Коэффициент усиления и рабочие диапазоны
В радиотехнике способность системы концентрировать энергию в одном направлении называется коэффициентом усиления. Для параболических зеркал он зависит только от двух физических параметров — площади апертуры и рабочей частоты. Усиление измеряется в децибелах по отношению к изотропному излучателю, сокращенно дБи. Базовая формула для расчета мощности выглядит так:
G = 10 * log10( 10.47 * f2 * D2 * КИПД )
В этой формуле f обозначает частоту в гигагерцах, D — диаметр в метрах, а КИПД — коэффициент использования поверхности антенны. Последний параметр отражает реальные потери из-за неточностей штамповки, шероховатости материала, затенения стойками и неидеального освещения краев облучателем. Для качественных заводских изделий КИПД обычно колеблется в пределах 0.55 — 0.65. Самодельные конструкции редко выдают больше 0.45.
📈 Зависимость от частоты квадратичная. Это означает, что при неизменном размере чаши повышение частоты в 2 раза дает прирост усиления в 4 раза, что соответствует прибавке в 6 децибел. Именно поэтому для приема длинных радиоволн требуются исполинские конструкции диаметром десятки метров, а для спутникового интернета в Ka-диапазоне достаточно тарелочки размером 60 сантиметров. Ниже представлена таблица для понимания порядка цифр.
Ориентировочное усиление при КИПД 0.6
| Диаметр зеркала | Wi-Fi 2.4 ГГц дБи | С-диапазон 4 ГГц дБи | Ku-диапазон 11 ГГц дБи |
|---|---|---|---|
| 0.6 м | 21 | 25 | 35 |
| 0.9 м | 24 | 28 | 38 |
| 1.2 м | 27 | 31 | 41 |
| 1.8 м | 30 | 35 | 44 |
Точность изготовления и влияние материалов
Электромагнитная волна отражается только от проводящих материалов. Чаще всего используется сталь с порошковой окраской или алюминий. Алюминий легче, не подвержен коррозии, но стоит дороже и легко деформируется при неаккуратной транспортировке. Сталь прочнее, однако при глубоких царапинах начинает ржаветь, что со временем разрушает отражающий слой. Иногда применяют композитные материалы — стеклопластик со впаянной внутрь металлической фольгой или сеткой. Такие решения обладают феноменальной устойчивостью к агрессивной морской среде и ветровым вибрациям.
🛠 Критическим фактором является точность соблюдения параболического профиля. Любая вмятина или искривление приводят к тому, что часть отраженных лучей пролетает мимо фокуса, создавая фазовые искажения. Допустимое отклонение поверхности от идеальной математической кривой составляет 1/16 длины волны, в крайнем случае 1/10. Для частоты 11 ГГц длина волны равна 27 мм, следовательно, максимальная глубина вмятины не должна превышать 2 мм. Если деформация больше, этот участок зеркала начинает работать в противофазе, уничтожая полезный сигнал, собранный остальной поверхностью.
По этой причине нельзя просто взять кувалду и выправить погнутую при переезде тарелку. Геометрия будет нарушена навсегда, и антенна потеряет до 30 — 50 % своей эффективности. Краска, наносимая на поверхность, не должна содержать радиопоглощающих пигментов, например углерода или свинца. Обычная автоэмаль работает отлично, главное, чтобы слой был равномерным и матовым. Глянцевая поверхность весной и осенью, когда солнце находится на одной линии со спутником, сфокусирует солнечные лучи точно на облучателе и расплавит его пластиковый корпус за пару минут.

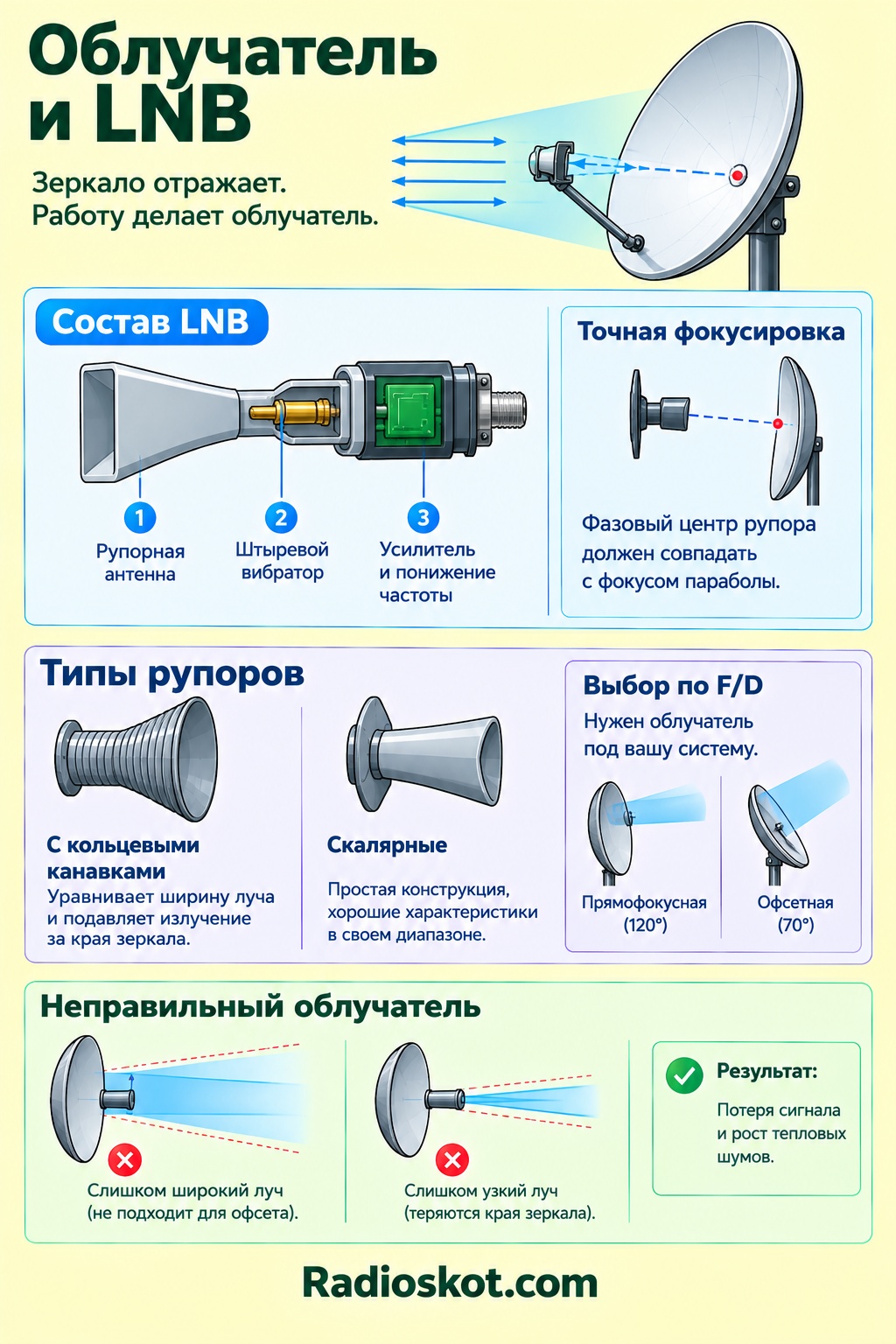

Облучатели и согласование
Зеркало — это лишь пассивный отражатель. Всю работу по преобразованию электромагнитного поля в электрический ток выполняет облучатель. В спутниковых системах его называют LNB, блок малошумящего конвертера. LNB состоит из рупорной антенны, штыревого вибратора и усилителя с понижением частоты. Для максимальной отдачи фазовый центр рупора должен математически точно совпадать с фокусом параболы.
Рупоры бывают с кольцевыми канавками, скалярные. Канавки нужны для того, чтобы уравнять ширину луча в горизонтальной и вертикальной плоскостях и подавить излучение за пределы краев зеркала, минимизируя шумы земли. Подбирая облучатель, всегда нужно обращать внимание на то, для какого F/D он спроектирован. Если поставить облучатель от прямофокусной системы с углом 120 градусов на офсетную с раскрывом 70 градусов, конвертер будет «видеть» не только зеркало, но и пространство далеко за его краями. В результате полезный сигнал потонет в тепловом шуме окружающего пейзажа.
Практический пример расчета системы
Рассмотрим ситуацию. У вас есть старая прямофокусная антенна без креплений, и вы хотите собрать на ее базе мощный Wi-Fi мост на частоте 5 ГГц. Рулетка показывает точный диаметр D = 1200 миллиметров. Глубина чаши от натянутой по краям нитки до центрального отверстия составляет c = 200 миллиметров. Вычислим необходимые данные для правильной установки облучателя.
Сначала найдем фокусное расстояние. Используем базовую формулу, преобразовав ее для поиска F. Умножаем 16 на глубину 200, получаем 3200. Возводим диаметр 1200 в квадрат, получаем 1440000. Делим 1440000 на 3200. Получаем искомое расстояние F = 450 миллиметров.
Теперь определим соотношение F/D. Делим 450 на 1200. Результат равен 0.375. Это классический показатель для прямофокусных зеркал, означающий довольно глубокую чашу. Для такого зеркала идеально подойдет облучатель в виде рупора или патч-антенны с широкой диаграммой.
Оценим потенциальное усиление моста. Длина волны для 5 ГГц равна 60 миллиметрам. Подставляем в логарифмическую формулу частоту 5 ГГц и диаметр 1.2 метра. Предположим стандартный КИПД 0.55 для б/у металла. Расчет покажет усиление порядка 33 дБи. Это колоссальный показатель, который при наличии прямой видимости и мощности передатчика в 1 Вт позволит пробить линк на расстояние до 30 — 40 километров со стабильной прокачкой данных.
Ветровая нагрузка и монтажные решения
🌬 Ветровая нагрузка — главный враг параболических систем. Сплошное зеркало работает как идеальный парус. Сила давления ветра возрастает пропорционально квадрату скорости потока. Недооценка этого фактора приводит к срыву креплений, деформации труб и разрушению стен.
При расчете мачты или кронштейна необходимо закладывать многократный запас прочности. Формула аэродинамического сопротивления выглядит так:
Сила = 0.5 * P * V2 * S * C
Где P — плотность воздуха, V — скорость ветра в метрах в секунду, S — площадь проекции антенны, C — аэродинамический коэффициент формы, для вогнутой чаши он равен примерно 1.4. Чтобы не утонуть в сложной физике, инженеры используют готовые таблицы давления при штормовом ветре.
Ориентировочная сила давления при ветре 25 м/с
| Диаметр рефлектора | Площадь | Давление на кронштейн |
|---|---|---|
| 600 мм | 0.28 кв.м | 25 кг |
| 900 мм | 0.63 кв.м | 56 кг |
| 1200 мм | 1.13 кв.м | 100 кг |
| 1800 мм | 2.54 кв.м | 225 кг |
Цифра в 100 килограмм для зеркала 1200 миллиметров означает, что в шторм на кронштейн давит вес взрослого крупного мужчины. А если антенна стоит на длинной мачте, в дело вступает эффект рычага, и вырывающая сила у основания увеличивается кратно. Поэтому мачты для больших тарелок обязательно растягивают стальными тросами в три или четыре стороны. Сам кронштейн должен крепиться к капитальной несущей стене анкерными болтами диаметром не менее 10 — 12 миллиметров. Крепление на пеноблок или пустотелый кирпич без химических анкеров и сквозных шпилек гарантированно приведет к обрушению при первом сильном порыве ветра.
Многофокусные системы и мультифиды
Классическая теория говорит об одном фокусе. Но на практике отраженные лучи от объектов, приходящих под небольшим углом к центральной оси, собираются не в главном фокусе, а рядом с ним. Это явление позволяет устанавливать на одну тарелку несколько облучателей для приема сигнала с соседних спутников или базовых станций. Такое крепление называется мультифидом.
Закон отражения здесь работает по принципу бильярдного шара. Если спутник висит правее центрального направления, то его сигнал отразится левее главного фокуса. Если выше — фокус уйдет ниже. Разнося конвертеры в пространстве с помощью металлических планок, можно собирать данные с позиций, разница между которыми достигает 10 — 15 градусов. Важно помнить, что боковые фокусы не являются идеальными точками. Сигнал там размывается, образуя пятно, что приводит к падению коэффициента усиления. Чем дальше боковой конвертер отодвинут от центра, тем слабее сигнал он способен уловить.
Помехи, кабели и грозозащита
Собрать энергию в фокусе недостаточно, ее нужно без потерь передать в приемник. На высоких частотах обычные телевизионные кабели вносят колоссальное затухание. Для трасс длиннее 15 метров следует использовать исключительно медный коаксиал высокой плотности оплетки и со вспененным диэлектриком. Потери в дешевом кабеле могут полностью нивелировать выигрыш от установки зеркала большего диаметра.
⚠ Любая радиосистема, установленная на крыше, является отличным громоотводом. Во время грозы даже без прямого попадания молнии, мощный электромагнитный импульс наводит в кабеле токи, способные выжечь чувствительные входные каскады оборудования. Заземление самой мачты и применение газоразрядных модулей грозозащиты в разрыве кабеля — обязательная практика при профессиональном монтаже.
Дополнительной проблемой выступают наводки от сотовых вышек и радаров. Если линия связи работает в диапазоне 5 ГГц, мощная базовая станция LTE, расположенная поблизости, может перегрузить входной усилитель. В таких случаях спасает установка металлических экранирующих цилиндров на сам облучатель или применение полосовых фильтров, физически отсекающих все частоты за пределами узкого рабочего коридора.
Рекомендации по самостоятельной сборке и настройке
Процесс юстировки узконаправленного зеркала требует микроскопических движений. Диаграмма направленности антенны диаметром 900 миллиметров на частоте 11 ГГц составляет всего пару градусов. Сдвиг гаечного ключа на 1 мм смещает луч на километры в космосе. Настройка всегда начинается с грубого выставления азимута по компасу и угла места по транспортиру или угломеру. Затем производятся медленные сканирующие движения в горизонтальной плоскости.
При затяжке болтов кронштейна конструкция всегда неизбежно «проседает». Опытные монтажники при финальной фиксации намеренно задирают сигнал чуть выше оптимума, чтобы после полной затяжки метизов он опустился точно в центр максимума. Все резьбовые соединения должны обильно смазываться антикоррозийными составами на основе литола или графита, иначе через год разобрать узел на крыше без болгарки будет невозможно.
Использование программных калькуляторов избавляет от необходимости вспоминать школьную тригонометрию. Ваша задача — правильно замерить геометрию заготовки, вбить данные в инструмент и получить точные координаты размещения конвертера. Остальное решает прочность кронштейна, качество кабеля и плавность рук при финальной юстировке.
Литература
- Карл Ротхаммель — «Антенны». Классическая, фундаментальная библия радиолюбителя. Огромный раздел посвящен параболическим зеркалам, рупорам и принципам согласования линий передач.
- Игорь Гончаренко — «Антенны КВ и УКВ». Многотомное издание, подробно разбирающее процессы компьютерного моделирования диаграмм направленности и физику распространения волн.
- Айзенберг Г. З. — «Антенны ультракоротких волн». Серьезный инженерный справочник. Содержит массу таблиц, графиков КИПД и формул для расчета многофокусных и рупорно-параболических систем.
- С.И. Надененко — «Антенны». Глубокое погружение в электродинамику и расчет волноводов. Полезна для понимания того, что происходит внутри самого облучателя.
